كيف يحسّن DFM تصنيع الصب قبل تجهيز القوالب؟
كيف يحسّن DFM تصنيع الصب قبل تجهيز القوالب؟

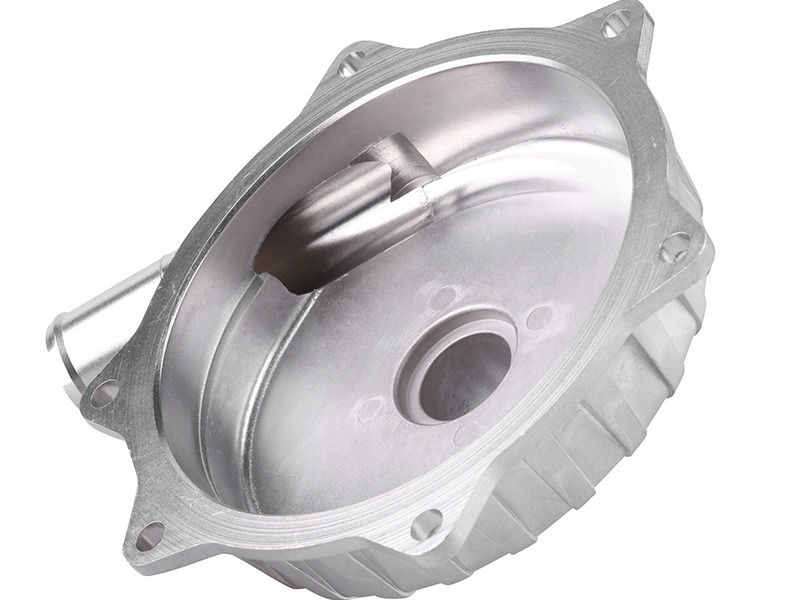

يحسّن DFM (التصميم من أجل التصنيع) عملية تصنيع الصب قبل تجهيز القوالب من خلال تحديد مشاكل سماكة الجدران، وقضايا زوايا السحب، والزوايا الحادة، وضعف تصميم الأضلاع أو النتوءات، ونقص allowance التشغيل، وخطوط الفصل الخطرة، وتعارضات تشطيب السطح، ومشاكل ملاءمة التجميع. يساعد ذلك في تقليل تصحيحات القوالب، وفشل العينات، وتأخير الإنتاج.
1. لماذا يجب إجراء DFM قبل تجهيز القوالب
بمجرد بدء تجهيز القوالب، تصبح تغييرات التصميم أكثر تكلفة وأبطأ. قد يبدو الجزء صحيحًا في النموذج ثلاثي الأبعاد، لكنه قد لا يزال يحمل مخاطر تصنيعية للصب مثل عدم انتظام سماكة الجدران، وعدم كفاية زاوية السحب، والنتوءات الثقيلة، والزوايا الحادة، وعدم وضوح الأسطح التجميلية، أو نقص allowance لعمليات CNC.
يمكن لـ Neway تقديم مراجعة تصميم تصنيع الصب ودعم هندسي لأجزاء الصب قبل البدء في تصنيع القوالب.
مشكلة DFM | مخاطر تصنيع الصب | طريقة التحسين |
|---|---|---|
عدم انتظام سماكة الجدران | الانكماش، والمسامية، والتشوه. | تحسين انتقالات الجدران. |
نقص زاوية السحب | صعوبة إخراج القالب وتآكله. | إضافة زوايا سحب مناسبة. |
زوايا حادة | تركيز الإجهاد ومشاكل الملء. | إضافة أنصاف أقطار (fillets) مناسبة. |
ضعف تصميم النتوءات (Bosses) | علامات الغوص، والنقاط الساخنة، أو العيوب الداخلية. | تعديل الهيكل وتوازن الجدران. |
عدم وجود allowance للتشغيل | قد تفشل عمليات التشغيل اللاحقة باستخدام CNC. | إضافة مادة خام مضبوطة للمناطق المراد تشغيلها. |
عدم تحديد السطح التجميلي | قد تظهر علامات القالب بشكل واضح. | تخطيط تخطيط القالب حول الأسطح المرئية. |
2. كيف يقلل DFM من تصحيحات القوالب
يساعد DFM في مراجعة سماكة الجدران، والأضلاع، والنتوءات، وأنصاف الأقطار، والثقوب، وخطوط الفصل، ومواضع البوابات، وعلامات القاذفات، وallowance التشغيل قبل بناء القالب. هذا يقلل من فرصة كشف تجربة الصب الأولى عن مشاكل تصميم يمكن تجنبها.
يمكن لـ Neway دعم تجهيز قوالب لتصنيع الصب من خلال ربط تخطيط القوالب باختيار المواد، وهندسة الصب، واحتياجات CNC، ومتطلبات تشطيب السطح.
3. كيف يحسّن DFM النتائج الوظيفية والتجميلية
يجب تحديد الميزات الوظيفية مثل الثقوب، والخيوط، والأسطح المرجعية، وأوجه الختم، وواجهات التجميع قبل تجهيز القوالب. كما يجب وضع علامات على الأسطح التجميلية مبكرًا حتى لا تظهر خطوط الفصل، والبوابات، وعلامات القاذفات على المناطق المرئية عندما يكون ذلك ممكنًا.
بالنسبة للمشاريع المعقدة، يمكن لـ Neway المساعدة في تحسين تصميم الصب القابل للتصنيع. إذا كانت هناك حاجة إلى مراجعة أعمق لمخاطر الملء أو العيوب، فإن تحليل تدفق القالب لدقة صب القوالب يمكن أن يدعم قرارات تجهيز القوالب بشكل أفضل.
مخاطر DFM في حال إهمالها | النتيجة المحتملة | التحكم الموصى به |
|---|---|---|
يقوم المشتري بفتح القوالب مباشرة. | قد تظهر مشاكل هيكلية أثناء تجربة الصب. | إكمال مراجعة DFM قبل تصنيع القالب. |
لم يتم حجز مناطق التشغيل. | قد لا تحتوي الميزات الحرجة على allowance كافٍ لـ CNC. | وضع علامات على مناطق التشغيل وإضافة مادة خام مضبوطة. |
تعارض السطح التجميلي مع علامات القالب. | قد يتم رفض جودة السطح المرئي. | تحديد الأسطح التجميلية قبل تخطيط القالب. |
لم يتم تعريف أبعاد التجميع. | قد تجتاز الأجزاء فحص الصب ولكنها تفشل في التجميع. | تحديد الأسطح المرجعية، ومناطق الملاءمة، والاختبارات الوظيفية مبكرًا. |
حدوث تصحيحات متكررة للقالب. | قد يصبح التحكم في التكلفة ووقت التسليم صعبًا. | استخدام المراجعة الهندسية قبل الاستثمار في تجهيز القوالب. |
4. كيف تدعم Neway عملية DFM قبل تصنيع الصب
يمكن لـ Neway مراجعة تصميم الجزء قبل تجهيز القوالب ومساعدة المشترين في تحديد المخاطر المتعلقة بالصب، والتشغيل اللاحق باستخدام CNC، وتشطيب السطح، والفحص، والتجميع. يجعل ذلك تصنيع الصب أكثر قابلية للتنبؤ قبل بدء الإنتاج الرسمي.
ملخص
قلق المشتري | قيمة DFM |
|---|---|
هل سيتم صب الجزء بشكل صحيح؟ | تراجع DFM سماكة الجدران، وزوايا السحب، والأضلاع، والنتوءات، وأنصاف الأقطار، ومخاطر الملء. |
هل سيعمل التشغيل اللاحق باستخدام CNC؟ | يساعد DFM في حجز allowance التشغيل وتحديد الأسطح المرجعية. |
هل سيكون السطح المرئي مقبولاً؟ | يساعد DFM في تخطيط خطوط الفصل، والبوابات، وعلامات القاذفات حول الأسطح التجميلية. |
متى يجب إجراء DFM؟ | قبل تجهيز القوالب، بحيث يمكن تقليل تصحيحات القوالب وتأخير الإنتاج. |
