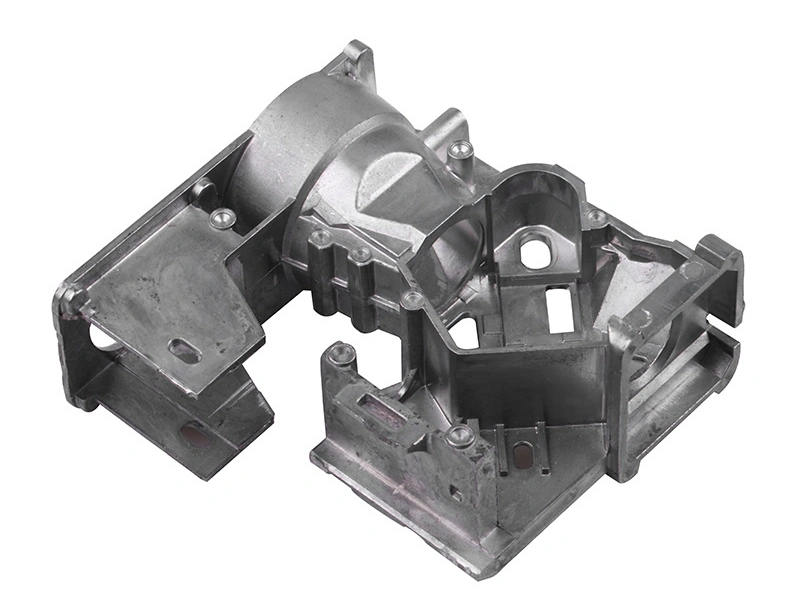

ما هي الميزات التي تجعل جزء الصب بالقالب حرجًا من حيث الدقة؟

ما هي الميزات التي تجعل جزء الصب بالقالب حرجًا من حيث الدقة؟

يصبح جزء الصب بالقالب حرجًا من حيث الدقة عندما تؤثر ميزات معينة على التجميع، أو الإحكام، أو الحركة، أو التثبيت، أو المحاذاة، أو المظهر، أو أداء المنتج النهائي. قد تشمل هذه الميزات الثقوب الملولبة، وثقوب التموضع، وأوجه الإحكام، ومقاعد المحامل، والأسطح المرجعية، والأسطح المتلامسة، والأوجه التجميلية. يجب على المشترين تحديد هذه المناطق قبل تجهيز القوالب حتى يتمكن المورد من تخطيط عمليات الصب، والتصنيع باستخدام الحاسب الآلي (CNC)، وما بعد التصنيع، والفحص بشكل صحيح.

1. لماذا لا تكون كل الأبعاد حرجة من حيث الدقة؟

لا تتطلب أجزاء الصب بالقالب الدقيقة التحكم في كل بُعد بنفس درجة التسامح الضيق. قد تكون بعض الأشكال الخارجية، والأسطح غير الوظيفية، والمناطق المخفية مقبولة بحالتها المصبوبة. عادةً ما تحتاج المناطق الوظيفية التي تؤثر على التجميع، أو الإحكام، أو المحاذاة، أو الحركة إلى تحكم أكثر دقة.

إذا حدد المشترون كل بُعد بتسامح ضيق، فقد يصبح عرض السعر باهظًا دون داعٍ. وإذا لم يحدد المشترون الأبعاد الحرجة، فقد يعامل المورد المناطق الوظيفية كأسطح صب عادية. الطريقة الأفضل هي فصل الأبعاد الحرجة عن الأبعاد العامة قبل تجهيز القوالب.

2. أي المناطق يمكن أن تبقى بحالتها المصبوبة؟

يمكن أن تبقى الأشكال الخارجية العامة، والأسطح المخفية، والمناطق غير المتلامسة، والضلاع غير الوظيفية بحالتها المصبوبة عندما لا تؤثر على الملاءمة، أو الإحكام، أو المحاذاة، أو الحركة، أو المظهر. غالبًا ما يمكن لهذه المناطق اتباع تسامح الصب العام، مما يساعد المشترين على التحكم في التكلفة دون تقليل الأداء.

على النقيض من ذلك، فإن الميزات التي تتصل بأجزاء أخرى، أو تستقبل مثبتات، أو تتحكم في القياس، أو تؤثر على الإحكام غالبًا ما تحتاج إلى تحكم أكثر صرامة في العملية. يمكن لشركة Neway مراجعة أجزاء الصب بالقالب الدقيقة قبل تجهيز القوالب لفصل المناطق الوظيفية عن مناطق الصب العامة.

3. متى تكون هناك حاجة للتصنيع باستخدام الحاسب الآلي (CNC) وما بعد التصنيع؟

إذا كانت الميزة تتطلب دقة أعلى مما يمكن أن يوفره الصب بالقالب بحالته المصبوبة، فيجب على المشترين تخطيط التصنيع باستخدام الحاسب الآلي (CNC) لأجزاء الصب بالقالب الدقيقة أو ما بعد التصنيع لدقة الصب بالقالب. تتضمن الأمثلة الشائعة الثقوب الملولبة، وثقوب التموضع، ومقاعد المحامل، وأسطح الإحكام، والأوجه المرجعية.

يمكن لشركة Neway أيضًا دعم ما بعد التصنيع باستخدام الحاسب الآلي (CNC) لملاءمة التجميع والموثوقية الوظيفية عندما يجب أن تعمل الميزات الحرجة من حيث الدقة ضمن تجميع المنتج النهائي.

4. كيف تساعد شركة Neway في تحديد الميزات الحرجة من حيث الدقة؟

يمكن لشركة Neway تقديم دعم هندسي للصب بالقالب الدقيق لمراجعة الرسومات، وتحديد الأبعاد الحرجة، وتخطيط ما بعد التصنيع باستخدام الحاسب الآلي (CNC)، وتحديد نقاط الفحص قبل تجهيز القوالب. بالنسبة للتحقق من الأبعاد، يمكن أن يساعد فحص آلة قياس الإحداثيات (CMM) للمسبوكات الدقيقة في تأكيد ما إذا كانت الميزات الوظيفية تلبي متطلبات الرسم.
