كيف تعمل الأضلاع والنتوءات على تحسين قوة أجزاء صب الزنك بالقالب؟

كيف تعمل الأضلاع والنتوءات على تحسين قوة أجزاء صب الزنك بالقالب؟

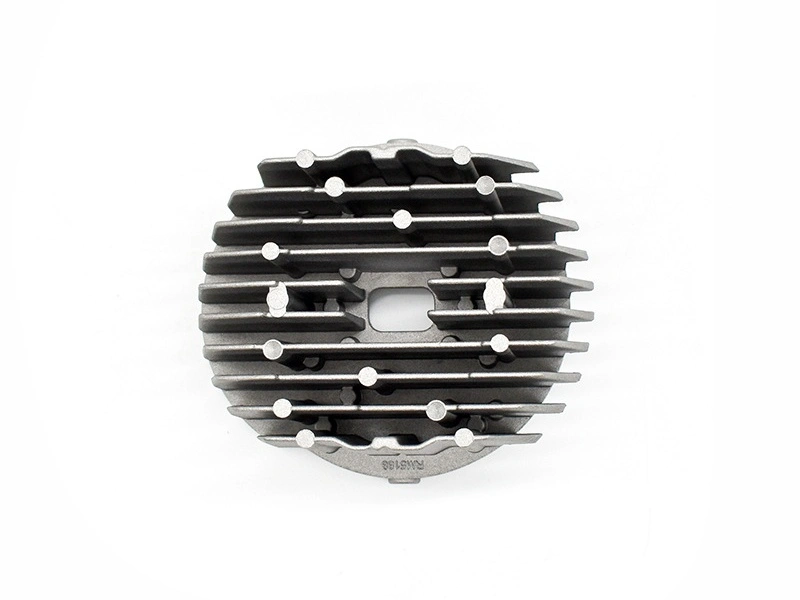

تعمل الأضلاع والنتوءات على تحسين قوة أجزاء صب الزنك بالقالب من خلال زيادة الصلابة، وتوجيه نقل الأحمال، وتعزيز الهندسة الموضعية، وتقليل الحاجة إلى مقاطع جدارية سميكة بشكل مفرط. وبدلاً من إضافة الكتلة في كل مكان، تقوم هذه الميزات بتقوية الجزء فقط حيث تكون هناك حاجة للدعم. وهذا يساعد مصممي مصنعي المعدات الأصلية (OEM) على إنشاء مكونات زنك أخف وزناً وأكثر استقراراً وفعالية من حيث التكلفة، مع الحفاظ على أداء جيد أثناء التجميع والتشغيل.

1. كيف تعمل الأضلاع والنتوءات في صب الزنك بالقالب

2. لماذا تعتبر الأضلاع أفضل من جعل الجدار بأكمله أكثر سماكة

في صب الزنك بالقالب، لا يؤدي مجرد زيادة سمك الجدار دائماً إلى تحسين جودة الجزء. يمكن للجدران السميكة أن تزيد من خطر الانكماش، والمسامية، وعلامات الغوص، وتباين التبريد. توفر الأضلاع حلاً أفضل لأنها تضيف الصلابة في الاتجاه الذي يحتاج فيه الجزء إلى الدعم، مع الحفاظ على الجدار الرئيسي أرق وأكثر تجانساً.

هذا أمر مهم بشكل خاص للأجزاء المسطحة أو العريضة التي قد تنثني تحت الحمل. يساعد تخطيط الأضلاع المصمم بشكل جيد الجزء على مقاومة الانحناء والالتواء والاهتزاز. كما أنه يحسن الاستقرار الأبعادي أثناء التبريد والتعامل، مما يمكن أن يقلل من التشوه في المكونات الدقيقة. للحصول على معلومات تتعلق بالتحكم في التصميم، راجع سمك الجدار الموصى به لأجزاء صب الزنك بالقالب.

3. كيف تقوي النتوءات مناطق التثبيت والتجميع

تُستخدم النتوءات حيث يحتاج الجزء إلى دعم هيكلي موضعي، خاصة حول المسامير، والدبابيس، والثقوب الملولبة، والإدخالات، أو ميزات المحاذاة. غالباً ما تحمل هذه المناطق حملاً مركزياً للتجميع، أو قوة ربط، أو إجهاد تكرار التركيب. يمنح النتوء المصمم بشكل صحيح منطقة المثبت دعماً كافياً من المادة دون إجبار المسبوك بأكمله على أن يصبح أكثر سماكة.

تعتبر النتوءات مهمة بشكل خاص في الأجزاء التي تتطلب تثبيتاً أو محاذاة أثناء التجميع. في العديد من مكونات الزنك، يعمل النتوء كمرساة هيكلية أساسية للجزء. عند اقترانه بهندسة جيدة، فإنه يساعد في الحفاظ على احتجاز المسمار، ودقة موقع الثقب، والمتانة الوظيفية. في التصاميم الملولبة، غالباً ما يتم دمج النتوءات مع التشغيل اللاحق الانتقائي عندما تكون هناك حاجة إلى دقة أعلى للخيط.

4. كيف تعمل الأضلاع والنتوءات معاً

5. إرشادات التصميم لأضلاع ونتوءات أقوى

اجعل الأضلاع أرق من الجدار الرئيسي. عادةً ما يتم تصميم الأضلاع بنسبة تتراوح بين 50% إلى 70% من سمك الجدار الرئيسي. يساعد هذا على زيادة الصلابة دون إنشاء مقاطع ثقيلة تسبب الغوص أو التبريد غير المتكافئ.

تجنب النتوءات ضخمة الحجم. يمكن للنتوءات السميكة جداً أن تخلق مسامية أو انكماشاً موضعياً. من الأفضل عادةً تفريغ قلب النتوء وتعزيزه بالأضلاع بدلاً من تركه ككتلة صلبة ثقيلة.

استخدم انتقالات سلسة. تساعد الكعوب (Fillets) والتغيرات التدريجية في الهندسة على تقليل تركيز الإجهاد حيث تلتقي الأضلاع بالجدران أو تتصل النتوءات بالهيكل المحيط. هذا يحسن كلًا من القوة وجودة الصب.

صمم لمسار الحمل، وليس فقط للشكل. يجب أن تتبع الأضلاع اتجاه القوة المتوقعة أو طلب الصلابة. يجب أن تقع النتوءات حيث يدخل الحمل إلى الجزء، ويجب أن تربطها الأضلاع بأقسام الجدار الأقوى حتى تنتشر القوى بشكل أكثر توازناً.

6. فوائد تتجاوز القوة

لا تقتصر فوائد الأضلاع والنتوءات على زيادة القوة فحسب. بل يمكنها أيضاً تحسين تكرارية الجزء، وتقليل الوزن، وخفض استهلاك المواد، ودعم أداء تجميع أفضل. في العديد من برامج مصنعي المعدات الأصلية (OEM)، تقلل استراتيجية الأضلاع والنتوءات الجيدة من الحاجة إلى جدران أكثر سماكة، وتخفض مخاطر العيوب، وتحسن الاتساق في الإنتاج عالي الحجم.

تعتبر هذه الميزات أيضاً مهمة للأجزاء التي تتضمن هندسة تثبيت مفصلة، أو احتجازاً للمسامير، أو تجميعات حرجة من حيث الملاءمة. في مثل هذه التصاميم، غالباً ما يكون تقوية الهيكل من خلال الهندسة أكثر فعالية من التحول إلى سبيكة أقوى بمفردها. للحصول على اعتبارات ذات صلة، راجع إمكانية إنتاج صب الزنك بالقالب لثقوب ملولبة وميزات دقيقة مفصلة و كيف تؤثر خصائص سبائك زاماك على الاستقرار الأبعادي وإنهاء السطح.

7. الملخص

باختصار، تحسن الأضلاع قوة أجزاء صب الزنك بالقالب عن طريق زيادة الصلابة وتقليل الانثناء، بينما تحسن النتوءات القوة من خلال تعزيز مواقع التثبيت وتحمل الأحمال. معاً، يخلقان هيكلاً أقوى دون إجبار الجزء بأكمله على أن يصبح أكثر سماكة أو أثقل. للحصول على معلومات ذات صلة، راجع سمك الجدار الموصى به لأجزاء صب الزنك بالقالب، و الثقوب الملولبة والميزات الدقيقة المفصلة في صب الزنك بالقالب، و العوامل التي يجب على مشتري مصنعي المعدات الأصلية مراعاتها عند اختيار سبيكة صب الزنك بالقالب.
