هل يحتاج صب قوالب سبائك النحاس إلى تشغيل CNC؟
هل يحتاج صب قوالب سبائك النحاس إلى تشغيل CNC؟

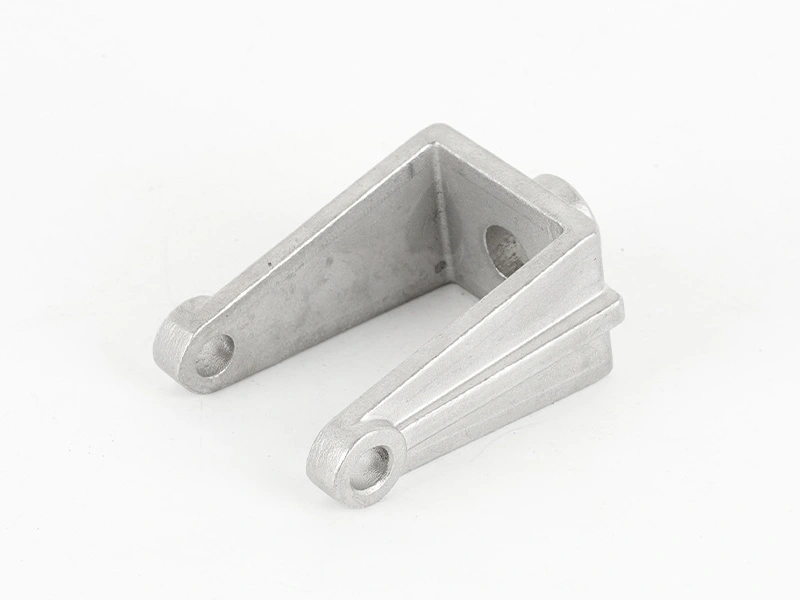

تحتاج العديد من أجزاء صب قوالب سبائك النحاس إلى تشغيل CNC، ولكن لا تحتاج كل الأسطح إلى التشغيل. يمكن للصب بالقوالب تشكيل الشكل الرئيسي للجزء، بينما يُستخدم تشغيل CNC بعد صب النحاس بالقوالب عادةً للثقوب الدقيقة، والثقوب الملولبة، وأوجه التثبيت، وأوجه الإحكام، وأسطح التلامس الموصلة، ومراجع التجميع، وأسطح التزاوج عالية الدقة، والمناطق الحرجة من حيث الاستواء.
يجب تقييم تكلفة ما بعد التشغيل لسبائك النحاس بعناية. يجب على المشترين تحديد الأبعاد الحرجة، ومناطق التشغيل، ومتطلبات التحمل، ومتطلبات السطح بوضوح في الرسم الفني حتى يتمكن المورد من تقدير التجهيزات، وأدوات القطع، ووقت التشغيل، والفحص، والتكلفة النهائية بدقة.
1. مناطق تشغيل CNC الشائعة على أجزاء صب سبائك النحاس بالقوالب
منطقة تشغيل CNC | لماذا تحتاج إلى تشغيل | فائدة للمشتري |
|---|---|---|
الثقوب الدقيقة | قد يحتاج حجم الثقب وموقعه إلى تحمل أدق من الميزات المصبوبة | يحسن ملاءمة التجميع والموثوقية الوظيفية |
الثقوب الملولبة | تحتاج الخيوط إلى عمق وخطوة وقوة ربط مضبوطة | يحسن جودة التassembly والربط المتكرر |
أوجه التثبيت | غالبًا ما تحتاج أسطح التثبيت إلى التحكم في الاستواء والموقع | يحسن الملاءمة مع المكونات المتزاوجة |
أوجه الإحكام | تحتاج أسطح الإحكام إلى خشونة واستواء مضبوطين | يقلل من خطر التسرب والفشل الوظيفي |
أسطح التلامس الموصلة | قد تحتاج مناطق التلامس الكهربائي إلى هندسة وتشطيب مضبوطين | يحسن الأداء الكهربائي واتساق التلامس |
مراجع التجميع | تتحكم المراجع في إعداد التجهيز والفحص وموقع التجميع | يحسن تكرارية الأبعاد |
2. لماذا لا تحتاج جميع الأسطح إلى تشغيل
بالنسبة لأجزاء سبائك النحاس المشغولة، لا ينبغي للمشترين المطالبة تلقائيًا بتشغيل CNC على كل سطح. يزيد التشغيل الكامل من التكلفة ووقت التسليم وتآكل الأدوات وعبء العمل للفحص. نهج أفضل هو تشغيل المناطق التي تؤثر فقط على التجميع أو الإحكام أو التوصيلية أو الملاءمة أو التحمل أو الوظيفة.
نوع السطح | العملية الموصى بها | السبب |
|---|---|---|
السطح الوظيفي الحرج | تشغيل CNC | مطلوب للملاءمة أو الإحكام أو التلامس أو التحمل أو الفحص |
السطح الخارجي العام | مصبوب كما هو أو منتهي السطح | قد لا يتطلب تشغيلًا إذا كان المظهر والتحمل مقبولين |
السطح المخفي غير الوظيفي | مصبوب كما هو | قد يضيف التشغيل تكلفة دون تحسين قيمة المنتج |
السطح التجميلي | التلميع أو الطلاء أو التشطيب المضبوط | قد يتطلب المظهر تشطيبًا بدلاً من التشغيل الدقيق |
3. كيف تؤثر القوالب على جودة ما بعد التشغيل
يؤثر صنع القوالب والأدوات على استقرار الصب قبل تشغيل CNC. يمكن للقوالب الجيدة تقليل المسامية والانكماش والتباين في الأبعاد وتباين allowance التشغيل. قد تتسبب القوالب الرديئة في مخزون غير متسق، أو مسام مكشوفة، أو فشل في الإحكام، أو مراجع غير مستقرة بعد التشغيل.
عامل القالب | التأثير على تشغيل CNC | خطر المشتري في حال سوء التحكم |
|---|---|---|
allowance التشغيل | يضمن بقاء مادة كافية للتشغيل النهائي | تنظيف غير كافٍ أو رفض الأجزاء |
استقرار المرجع | يدعم إعداد التجهيز والفحص بشكل متكرر | أبعاد غير مستقرة وانحراف في موقع الثقب |
التحكم في المسامية | يمنع ظهور المسام على الأسطح المشغولة | تسرب أو عيوب تجميلية أو فشل وظيفي |
التحكم في الانكماش | يقلل من التباين قبل التشغيل | ارتفاع تكلفة الفحص وإعادة العمل |
4. سبائك النحاس مقابل صب الألومنيوم بالقوالب مع تشغيل CNC
يمكن لكل من صب قوالب سبائك النحاس وصب الألومنيوم بالقوالب مع تشغيل CNC استخدام ما بعد التشغيل للثقوب والخيوط وأوجه الإحكام والمراجع. الفرق هو أن أجزاء سبائك النحاس غالبًا ما يكون لديها متطلبات وظيفية أكثر تتعلق بالتوصيلية أو التآكل أو الحرارة أو أداء التلامس، لذا يجب مراجعة مناطق التشغيل بعناية.
مسار العملية | الغرض النموذجي من CNC | تركيز المشتري |
|---|---|---|
صب سبائك النحاس بالقوالب مع تشغيل CNC | ثقوب دقيقة، تلامسات موصلة، أوجه إحكام، مراجع وظيفية | الموازنة بين التوصيلية والتحمل وتكلفة التشغيل واستقرار الجودة |
صب الألومنيوم بالقوالب مع تشغيل CNC | ثقوب تثبيت، خيوط، أوجه إحكام، هياكل، مراجع هيكلية | الموازنة بين التصميم خفيف الوزن وتكلفة الإنتاج والدقة الوظيفية |
5. ما يجب على المشترين تقديمه قبل عرض السعر
لتقديم عرض سعر دقيق لتشغيل CNC بعد صب النحاس بالقوالب، يجب على المشترين توفير رسومات ثنائية الأبعاد، ونماذج ثلاثية الأبعاد، والأبعاد الحرجة، وعلامات الأسطح المشغولة، ومتطلبات التحمل، وخشونة السطح، ومتطلبات التلامس الموصل، ومتطلبات التجميع، وبيئة الاستخدام، والطلب السنوي، ومعايير الفحص.
معلومات المشتري | لماذا هذا مهم |
|---|---|
الأبعاد الحرجة | يوضح الميزات التي تؤثر على الملاءمة أو الوظيفة أو التوصيلية أو الإحكام |
مناطق التشغيل | يساعد في تقدير التجهيزات والأدوات ووقت القطع وتكلفة الفحص |
متطلبات التحمل | يتحكم في دقة التشغيل ووقت الدورة ومستوى فحص الجودة |
متطلبات السطح | مهم للإحكام والتلامس الكهربائي والتآكل والوظيفة النهائية |
الطلب السنوي | يؤثر على استثمار التجهيزات واستراتيجية القوالب وتكلفة الوحدة طويلة الأجل |
6. الملخص
السؤال | الإجابة |
|---|---|
هل يحتاج صب قوالب سبائك النحاس إلى تشغيل CNC؟ | تحتاج العديد من الأجزاء إلى تشغيل CNC، ولكن لا تحتاج كل الأسطح إلى التشغيل. |
ما هي المناطق التي تحتاج عادةً إلى تشغيل؟ | الثقوب الدقيقة، الخيوط، أوجه التثبيت، أوجه الإحكام، التلامسات الموصلة، المراجع، وأسطح التزاوج عالية الدقة. |
لماذا يجب على المشترين تحديد مناطق التشغيل؟ | تساعد العلامات الواضحة الموردين على تقدير التجهيزات والأدوات ووقت التشغيل والفحص وتكلفة الجزء المنتهي بدقة. |
كيف يمكن للمشترين التحكم في التكلفة؟ | قم بتشغيل المناطق الوظيفية فقط التي تتطلب دقة أو ملاءمة أو إحكامًا أو توصيلية أو تحكمًا في التجميع. |
باختصار، تحتاج العديد من أجزاء صب سبائك النحاس بالقوالب إلى تشغيل CNC للثقوب الدقيقة والثقوب الملولبة وأوجه التثبيت وأوجه الإحكام وأسطح التلامس الموصلة ومراجع التجميع ومناطق التزاوج عالية الدقة والأسطح الحرجة من حيث الاستواء. يجب على المشترين تحديد الأبعاد الحرجة ومناطق التشغيل ومتطلبات التحمل ومتطلبات السطح بوضوح حتى يتمكن المورد من تقديم عرض سعر دقيق وتقليل النزاعات الإنتاجية اللاحقة.
