Espessura Mínima de Parede para Fundição em Areia de Alumínio: Esboço, Machos e Sobremetal de Usinag...

Não existe uma espessura mínima de parede única que se aplique a toda fundição em areia de alumínio. Uma parede prática é determinada pela liga, material do molde, qualidade do padrão, tamanho da seção, distância de fluxo, arranjo dos machos, condições de vazamento, esboço, nervuras e ressaltos locais, sobremetal de usinagem e requisito de aceitação. Uma parede curta e bem alimentada pode ser fundida com sucesso em uma espessura diferente de uma parede longa que deve preencher ao redor de um canto ou ao lado de uma seção pesada. Os compradores devem usar uma pergunta de espessura mínima para iniciar uma revisão de DFM, não para exigir um número universal sem suporte.

Para fundições customizadas em areia, a fundição em areia é frequentemente considerada para protótipos, peças grandes, passagens internas complexas ou condições de produção de baixo a médio volume, onde um molde permanente não é a primeira escolha. O processo oferece liberdade de design, mas a superfície bruta de fundição, variação dimensional, esboço, machos e sobremetal de usinagem devem ser incluídos no plano da peça acabada. Uma parede nominal que parece aceitável no CAD ainda pode criar uma seção pesada, um macho difícil ou uma área fina após a usinagem.

Parede Mínima é um Requisito Específico de Localização

Uma parede mínima deve identificar uma localização e uma função. Um painel externo amplo, uma alma estreita, uma casca curva, uma parede ao redor de um macho e uma superfície de vedação podem cada um exigir uma resposta de design diferente. O desenho deve mostrar a parede nominal, o mínimo local, seções pesadas adjacentes, nervuras, ressaltos, aberturas e faces usinadas. Se a parede for estrutural ou sensível à pressão, marque essa zona separadamente de uma parede cosmética ou não funcional.

Caminhos de fluxo longos reduzem a utilidade de um simples número de parede. O metal pode perder calor enquanto viaja através do molde, e uma região fina na extremidade pode não preencher ou alimentar como uma seção curta perto do canal de vazamento. Um canto ou recurso interno pode criar uma sombra de fluxo local. O fornecedor deve identificar como o vazamento proposto, canal, canal de alimentação ou direção de vazamento atinge a zona fina. Uma parede pode ser aceitável após mudar a direção de preenchimento, mesmo quando adicionar metal tornaria o design mais pesado.

A espessura da parede também interage com o manuseio do molde. Uma parede fina de areia entre cavidades ou ao redor de um macho pode ser vulnerável a erosão, quebra ou movimento durante o fechamento. O padrão pode exigir reforço ou um arranjo de linha de partição alterado. Um encaixe de macho muito pequeno pode afetar o alinhamento; um macho muito grande pode adicionar peso e custo. Essas são decisões de ferramentaria e moldagem, não apenas dimensões CAD.

Liga, Vazamento e Solidificação

As ligas de alumínio para fundição diferem em fluidez, intervalo de solidificação, comportamento de contração, usinabilidade, resposta à corrosão e opções de tratamento térmico. A escolha da liga deve seguir a função da peça e a rota de fundição em areia selecionada. Um material atraente por sua resistência pode exigir uma estratégia de alimentação diferente de um selecionado por fluidez ou usinagem. Não aprove uma espessura mínima até que a designação e condição do material estejam definidas.

A temperatura de vazamento e a condição do molde afetam como uma seção fina preenche, mas não devem ser tratadas como uma licença para forçar o processo além de uma janela estável. Temperatura excessiva pode aumentar reação, gás, oxidação ou riscos de danos ao molde. Temperatura insuficiente pode reduzir o comprimento de preenchimento. O fornecedor deve determinar a faixa de processo contra a liga, molde, tamanho da seção e equipamento. Um comprador precisa do risco e da evidência, não de uma promessa de temperatura inexplicada.

A solidificação é influenciada por mudanças de seção. Um grande ressalto ao lado de uma parede fina pode permanecer quente enquanto a parede já começou a solidificar, e esse desequilíbrio pode contribuir para contração ou distorção. Use transições graduais, ressaltos ocos quando apropriado, nervuras que não sejam simplesmente blocos grossos e recursos de alimentação que possam ser removidos sem danificar a superfície funcional. A escolha final deve ser verificada em uma amostra representativa.

Esboço, Linha de Partição e Prática de Padrão

Padrões de fundição em areia precisam de esboço para que possam ser removidos da areia compactada sem rasgar o molde. O esboço necessário depende do material do padrão, método de moldagem, superfície, profundidade e se a face é usinada posteriormente. Um esboço apertado pode preservar as dimensões do envelope, mas aumentar o dano ao molde ou a sensibilidade do operador. Um esboço maior pode simplificar a produção, mas pode alterar uma superfície de contato. Mostre a direção do esboço e identifique as faces onde ele é funcionalmente restrito.

A linha de partição deve evitar faces de vedação, furos de tolerância apertada e áreas de alta visibilidade, quando possível. Se ela cruzar uma superfície funcional, o fornecedor deve explicar o desalinhamento e a rota de acabamento. Os machos devem ter encaixes estáveis, acesso para posicionamento e um plano de liberação de gás. Um macho estreito e profundo pode ser mais difícil de apoiar do que um mais largo. Um recurso oco que parece barato no CAD pode exigir múltiplos machos ou um fechamento de molde complicado.

O desgaste do padrão e a variação do molde podem mudar a parede efetiva. É por isso que o desenho final deve distinguir superfícies brutas e usinadas. Não aloque sobremetal de usinagem em todas as faces por padrão. Sobremetal extra adiciona metal, tempo de usinagem e a possibilidade de abrir descontinuidades. O sobremetal deve ser baseado na variação da fundição e na dimensão funcional final.

Nervuras, Ressaltos e Transições de Parede

Nervuras podem enrijecer uma fundição sem aumentar a espessura total da parede, mas ainda afetam a moldagem e a solidificação. Uma nervura muito grossa pode criar uma seção quente e um afundamento visível ou preocupação de contração. Uma nervura muito fina pode ser difícil de moldar, limpar ou inspecionar. Integre a nervura à parede e revise seu esboço, altura, espaçamento e orientação. Se uma nervura for usada como batente de montagem ou datum, declare essa função claramente.

Ressaltos para fixadores, rolamentos, insertos ou conexões de tubo precisam de suporte local e uma transição controlada. Um ressalto sólido pode ser fácil de modelar e difícil de alimentar. Um ressalto com macho ou oco pode reduzir a mudança de seção, mas adicionar um macho ou etapa de usinagem. A escolha certa depende da carga, método de inserção, furo final e volume de produção. Os compradores devem comparar a rota total em vez do número de operações de fundição isoladamente.

Cantos internos, cantos externos e interseções de flanges devem usar raios apropriados ao molde e à função da peça. Um canto interno afiado pode se tornar uma concentração de tensão e um local de dano ao molde. Um raio muito grande pode interferir com uma junta, inserto ou face de contato. Defina o raio importante e deixe o fornecedor propor uma transição fabricável para aprovação.

Machos e Recursos Internos

Machos criam passagens, cavidades, rebaixos e formas internas que o padrão sozinho não pode formar. Eles também introduzem considerações de encaixes, ventilação, revestimento, movimento, quebra e remoção. Um macho que não é adequadamente suportado pode se deslocar e mudar a espessura da parede de um lado para o outro. Um macho que aprisiona gás ou umidade pode contribuir para defeitos internos. O desenho da fundição deve identificar quais dimensões internas são funcionais e como serão inspecionadas.

Paredes finas ao redor de um macho precisam de margem de processo suficiente para o posicionamento do macho e o fechamento do molde. Se a folga for muito pequena em uma região, o macho pode ser difícil de alinhar ou a areia pode quebrar. Se a folga for muito grande, a peça pode ser pesada ou a cavidade pode exigir mais usinagem. Peça ao fornecedor para mostrar uma seção através dos encaixes do macho, o metal mínimo ao redor do recurso e o método de remoção ou limpeza.

Para uma fronteira de pressão, a superfície interna não é automaticamente aceitável apenas porque está escondida. Um poro conectado, deslocamento do macho ou região áspera pode afetar vazamento, fluxo ou montagem. Especifique o método de teste e a fronteira. Uma verificação visual do exterior não pode provar uma passagem interna.

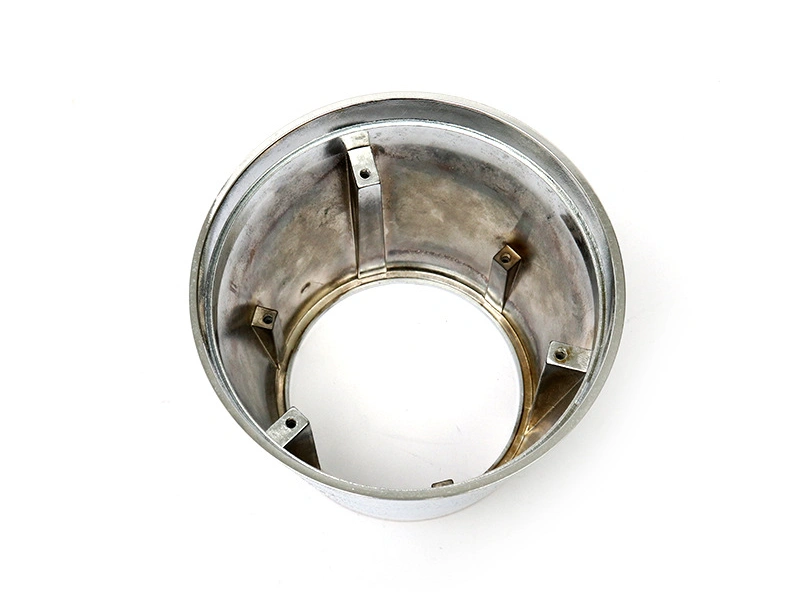

Sobremetal de Usinagem e Parede Acabada

Um comprador deve distinguir uma parede bruta mínima da parede mínima restante após a usinagem. Se uma bolsa é usinada profundamente em uma fundição, a parede acabada pode ser muito mais fina que o envelope CAD nominal. O caminho da ferramenta de usinagem, datum do dispositivo e variação bruta esperada influenciam o resultado. A pós-usinagem deve ser incluída na revisão de design quando uma fundição se destina a se tornar um componente de precisão ou vedado.

Use datums funcionais para o dispositivo em vez de assumir que uma superfície áspera de areia é uma referência estável. Uma face pode precisar de sobremetal suficiente para um corte de limpeza inicial e um passe final, mas mais sobremetal não é automaticamente mais seguro. Remoção pesada pode expor contração, alterar o equilíbrio e aumentar o tempo de ciclo. O fornecedor deve explicar como o sobremetal foi selecionado e quais dimensões são controladas como fundido.

Após a usinagem, inspecione a espessura da parede nas seções críticas e relacione-a aos datums do desenho. Uma medição pontual não é suficiente se a parede varia ao longo de um caminho longo ou ao redor de um macho. Para peças finas ou sensíveis à pressão, considere seccionar uma amostra de qualificação, inspeção não destrutiva, teste de vazamento ou teste funcional de montagem, conforme apropriado ao risco.

Planejamento de Defeitos e Inspeção

Paredes finas fundidas em areia podem ser afetadas por preenchimento incompleto, solda fria, inclusões, defeitos de gás, contração, deslocamento do macho, erosão do molde e variação dimensional. A contenção correta depende do defeito e localização. Uma marca de superfície em uma face escondida pode ser aceitável; uma descontinuidade em uma superfície de vedação usinada pode não ser. Defina zonas sensíveis e inspecione o recurso acabado que carrega a função.

Inspeção visual pode identificar condição de superfície e danos grosseiros ao molde. Medição dimensional verifica geometria relacionada à parede e localização do macho. Seccionamento pode revelar condição interna em uma amostra definida. Teste de vazamento pode abordar uma fronteira de pressão. Métodos radiográficos ou outros não destrutivos podem ser considerados onde o requisito e o equipamento suportam. Não liste um teste sem definir o local, amostra, condição e regra de aprovação/reprovação.

Amostras de qualificação e inspeção de rotina de produção não devem ser confundidas. Uma revisão detalhada de seção pode ser apropriada durante o desenvolvimento do processo, enquanto a produção pode usar verificações dimensionais, visuais e funcionais em uma frequência acordada. O plano deve preservar a liga, revisão do padrão ou ferramenta, condição do molde e registros de inspeção para que um pedido repetido possa ser comparado com a rota aprovada.

Entradas de RFQ para Fundição em Areia de Alumínio

Envie o modelo 3D, desenho controlado, liga, envelope da peça, mapa de espessura nominal e mínima, machos, direção de esboço, faces de usinagem, quantidade anual e por lote, requisitos de superfície, função de pressão ou carga, método de inspeção e embalagem. Marque paredes críticas e informe ao fornecedor se 3 mm ou outro valor é um alvo nominal, um mínimo local ou uma dimensão acabada após a usinagem.

Peça uma resposta mostrando a abordagem do padrão ou molde, linha de partição, machos, conceito de gating e alimentação, mudanças de esboço, seções pesadas, zonas finas, sobremetal de usinagem, datums do dispositivo e validação proposta. Solicite que garantias de espessura mínima sem suporte sejam substituídas por uma declaração baseada em condições, ligada à liga, geometria, método de moldagem e inspeção.

O serviço de fundição em areia da Neway pode ser considerado quando o volume, tamanho, geometria interna e estágio de validação da peça se adequam à rota. O escopo final deve separar padrão ou ferramentaria, fundição, usinagem, acabamento, inspeção e qualquer teste especial. Isso torna a decisão de espessura de parede visível na cotação.

Por que um Mapa de Parede é Mais Útil que um Único Mínimo

Revise a fundição como um mapa de locais em vez de uma única espessura nominal. Marque vãos longos sem suporte, cantos onde o metal muda de direção, áreas ao lado de um massalote ou ressalto pesado, e superfícies que serão cortadas na usinagem. Uma parede curta e diretamente alimentada pode ser menos exigente do que uma parede nominalmente mais espessa no final de um longo caminho de fluxo. O mapa também mostra onde um macho pode precisar de suporte. Se o macho é esbelto ou mal ancorado, o problema não é apenas o preenchimento; a parede acabada pode se mover porque o macho se desloca durante o fechamento do molde ou vazamento.

Transições devem ser avaliadas com o volume vizinho. Um ressalto pesado unido diretamente a uma parede fina pode criar um ponto quente e contração local mesmo quando a parede fina em si preenche. Uma nervura pode melhorar a rigidez, mas uma interseção afiada de nervura com parede pode se tornar uma concentração de tensão ou um recurso de areia difícil. Transições arredondadas, proporções sensatas de nervura e um caminho de alimentação claro reduzem a necessidade de resgatar o design com metal extra. A geometria final deve ser verificada após adicionar esboço e sobremetal de usinagem, não apenas no modelo CAD nominal.

Estabilidade do Macho e Controle da Parede Acabada

Machos internos mudam a forma como a espessura da parede é controlada porque o molde externo e o macho interno cada um têm sua própria localização, movimento e variação dimensional. Encaixes de macho precisam de engajamento suficiente para localização estável, mas não devem criar uma seção espessa desnecessária que seja difícil de alimentar. Machos longos podem precisar de suporte ou um design que permita à fundição manuseá-los sem danos. O RFQ deve identificar quais dimensões internas são funcionais e quais são simplesmente folga, porque ambos não merecem o mesmo esforço de usinagem e inspeção.

Sobremetal de usinagem é outra parte da questão da espessura mínima. Se uma face deve ser fresada ou mandrilada, a fundição deve conter sobremetal suficiente para limpar a superfície enquanto deixa a parede final e o recurso adjacente intactos. Muito pouco sobremetal expõe variação de areia ou superfície incompleta; muito sobremetal aumenta a massa, o tempo de corte e o risco de abrir um vazio subsuperficial. O fornecedor deve mostrar a seção bruta, o sobremetal e a seção acabada para áreas sensíveis.

Valide Seções Finas Sem Prometer Demais

Para uma parede fina ou remota, a validação deve focar em evidências repetíveis. Um arranjo representativo de molde e macho pode mostrar se a seção preenche, se a superfície contém defeitos conectados e se a parede permanece estável após o abalo e limpeza. Se a seção faz parte de uma fronteira de pressão, a inspeção visual sozinha não é suficiente. O método de vazamento ou pressão acordado, meio de teste, condição de teste e critérios de rejeição devem ser definidos pelo proprietário da aplicação. Se a seção é estrutural, a inspeção deve conectar a localização da parede ao caminho de carga e a qualquer operação de usinagem ou união que se segue.

Também é útil separar uma amostra de viabilidade de design de uma amostra de aceitação de produção. Amostras iniciais podem provar que a geometria pode ser moldada e vazada, enquanto amostras posteriores provam o processo aprovado e o método de inspeção. Tratar essas amostras como a mesma evidência pode esconder uma mudança no padrão, prática de macho, liga ou operação de acabamento. A cotação deve declarar o que está incluído em cada estágio e quais decisões permanecem em aberto.

O roteiro de fundição em areia da Neway pode ser avaliado com o mapa de parede, plano de machos e desenho de usinagem final em uma revisão. O comprador deve pedir recomendações baseadas em condições, não um número mínimo nu descolado da peça.

Se a parede final contém uma interface usinada, compare o roteiro de fundição em areia com o escopo mais amplo de fundição de metal mantendo o mesmo datum e requisito de aceitação.

Resumo do Comprador

A espessura mínima de parede para fundição em areia de alumínio é uma decisão de engenharia específica de localização. Deve ser verificada contra distância de fluxo, liga, molde, machos, esboço, transições, sobremetal de usinagem e a função da peça acabada. A revisão de design mais segura pergunta como a parede será formada, suportada, usinada e inspecionada em vez de pedir um número universal.

Use um mapa de parede, identifique as seções sensíveis e exija evidências de uma fundição representativa. Essa abordagem dá às equipes de design e compras uma base defensável para escolher fundição em areia de alumínio sem confundir uma parede CAD nominal com capacidade de produção garantida.
