كيف يجب مراجعة مسار التدفق والتهوية قبل تصميم القالب؟
كيف يجب مراجعة مسار التدفق والتهوية قبل تصميم القالب؟

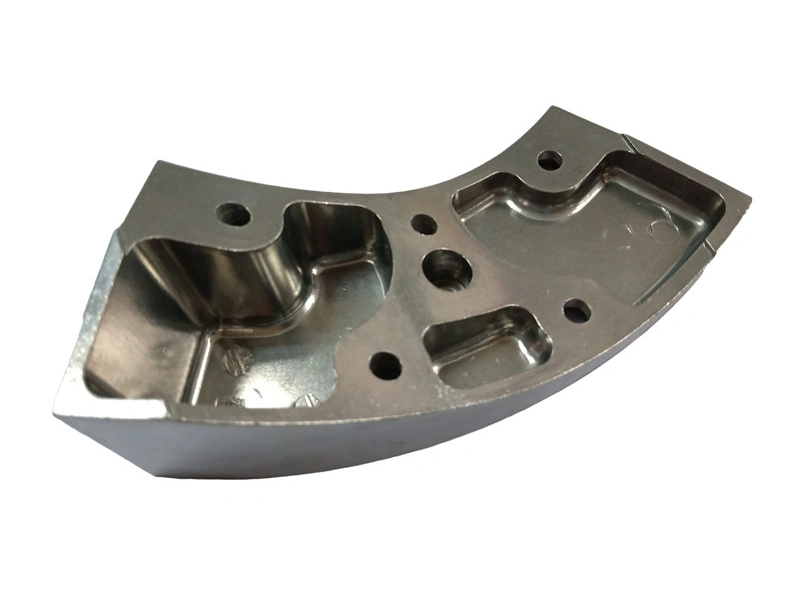

يجب مراجعة مسار التدفق والتهوية قبل تصميم القالب من خلال فحص كيفية ملء الألومنيوم المصهور للتجويف، وأماكن احتجاز الهواء، وكيفية عمل مناطق الفائض، وما إذا كان تصميم البوابة، والقناة، والتهوية، والتبريد يمكن أن يدعم الملء المستقر دون الإضرار بالأسطح التجميلية أو الوظيفية.
بالنسبة لـ تصميم قوالب صب الألومنيوم تحت الضغط العالي، فإن تصميم القالب لا يقتصر فقط على نسخ شكل القطعة. فهو يتحكم في تدفق المعدن المصهور، وإطلاق الهواء المحتجز، وتوازن التبريد، وحركة العيوب، واستقرار الإنتاج على المدى الطويل.
1. مراجعة مسار تدفق المعدن قبل تجهيز الأدوات
عنصر مراجعة التدفق | ما يجب أن يسأله المشترون | المخاطر المخفضة |
|---|---|---|
موضع البوابة | أين سيدخل الألومنيوم المصهور إلى التجويف؟ | علامات التدفق، والعيوب التجميلية، وضعف الملء |
تخطيط القناة | هل يمكن للقناة دعم ملء متوازن عبر الأقسام المعقدة؟ | تدفق غير متسق وجودة غير متناسقة |
مناطق الجدران الرقيقة | هل ستمتلئ الجدران الرقيقة قبل أن يبرد المعدن بسرعة كبيرة؟ | إغلاق بارد وملء غير مكتمل |
التجاويف العميقة والأضلاع | هل يمكن للمعدن أن يتدفق بسلاسة عبر الأضلاع، والرؤوس، والميزات العميقة؟ | ملء قصير وميزات ضعيفة |
2. مراجعة تخطيط التهوية، والفائض، والتبريد
قبل صناعة القوالب والأدوات، يجب على المورد تأكيد البوابة، والقناة، والتهوية، والفائض، والتبريد، وسماح التشغيل الآلي. يؤثر تخطيط التهوية والفائض بشكل مباشر على المسامية، وعيوب السطح، واستقرار عينات التجربة.
عنصر تصميم القالب | ما يتحكم فيه | مخاطر المشتري في حال سوء التخطيط |
|---|---|---|
تصميم التهوية | إطلاق الهواء أثناء الملء عالي السرعة | المسامية، والإغلاق البارد، وعيوب الهواء المحتجز |
مناطق الفائض | جمع العيوب واكتمال الملء بالقرب من نهايات التدفق | عيوب السطح ونهايات تدفق غير مستقرة |
تخطيط التبريد | التوازن الحراري عبر المناطق السميكة، والرقيقة، والمسطحة | الانكماش، والانحراف، والتغير الأبعادي |
سماح التشغيل الآلي | المادة المحجوزة للأسطح المشغولة آلياً | ظهور المسام أو رفض المناطق المشغولة |
3. حماية الأسطح التجميلية والوظيفية
لا ينبغي تخطيط مسار التدفق، وموضع البوابة، وخط الفصل، ودبابيس القذف دون مراعاة الأسطح التجميلية والمناطق الوظيفية المشغولة آلياً. يجب أن تتضمن مراجعة قوية للأدوات أيضاً سماح التشغيل الآلي CNC ومتطلبات الفحص.
منطقة السطح | محور مراجعة الأدوات | المخاطر المخفضة |
|---|---|---|
الأسطح المرئية | يجب تجنب علامات البوابة، وخطوط الفصل، وعلامات القذف للمناطق التجميلية قدر الإمكان | رفض المظهر وإعادة العمل بالتلميع |
الأسطح المشغولة | يجب أن تتجنب الأسطح الحرجة مناطق خطر المسامية العالية | ظهور المسامية بعد التشغيل الآلي |
أوجه الختم | يجب أن يقلل التدفق والتهوية من خطر العيوب بالقرب من مناطق الختم | التسرب والفشل الوظيفي |
4. مقارنة تصميم الأدوات عبر مسارات المواد المختلفة
يمكن لمراجعة تصميم صب المعادن المخصص أيضاً مساعدة المشترين في مقارنة أدوات الألومنيوم مع أدوات صب الزنك تحت الضغط أو أدوات صب سبائك النحاس تحت الضغط عندما تتطلب الأجزاء المستقبلية مواد مختلفة أو أداءً وظيفياً مختلفاً.
5. الملخص
منطقة مراجعة القالب | الغرض الرئيسي |
|---|---|
البوابة، والقناة، ومسار التدفق | التحكم في تسلسل الملء وتقليل عيوب التدفق |
التهوية والفائض | إطلاق الهواء المحتجز وتقليل خطر المسامية |
تخطيط التبريد | التحكم في الانكماش، والانحراف، والاستقرار الأبعادي |
الأسطح التجميلية والمشغولة | تقليل عيوب المظهر وظهور المسامية بعد التشغيل الآلي |
باختصار، يجب مراجعة مسار التدفق والتهوية قبل تصميم قوالب صب الألومنيوم تحت الضغط العالي. يجب على المشترين اختيار الموردين الذين يمكنهم شرح البوابة، والقناة، والتهوية، والفائض، والتبريد، وسماح التشغيل الآلي قبل بدء تجهيز الأدوات.
