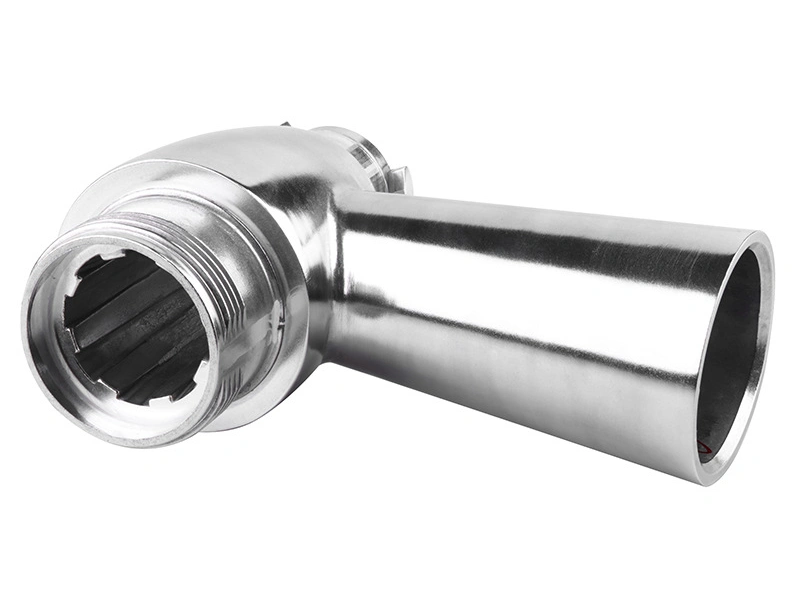

كيف يجب تخطيط الأدوات للأجزاء المعقدة من الألمنيوم عالي الضغط؟
كيف يجب تخطيط الأدوات للأجزاء المعقدة من الألمنيوم عالي الضغط؟
يجب تخطيط الأدوات لأجزاء الألمنيوم عالي الضغط من خلال مراجعة موقع البوابة، وتوازن المجرى، وتصميم الفائض، والتهوية، وتخطيط قنوات التبريد، وموقع دبابيس القذف، وتخطيط خط الفاصل، ومتطلبات المنزلق أو الإدراج، وسماح التشغيل، وحماية السطح التجميلي قبل بدء تصنيع القالب.
تعتمد جودة أجزاء صب الألمنيوم بالقوالب المعقدة بشكل كبير على صناعة الأدوات والقوالب. يجب على المشترين تأكيد الأسطح الوظيفية، والأسطح التجميلية، ومناطق التصنيع باستخدام الحاسب الآلي (CNC)، ومعايير التحقق من عينات التجربة قبل تجهيز الأدوات لتقليل تعديلات القالب ومخاطر الإنتاج الضخم.
1. تخطيط تصميم البوابة والمجرى والفائض
عنصر الأداة | لماذا يهم هذا | المخاطر المخفضة |
|---|---|---|
موقع البوابة | يتحكم في كيفية دخول الألمنيوم المنصهر وملء التجويف | علامات التدفق، وملء غير كامل، ومشاكل إزالة البوابة |
توازن المجرى | يساعد على توزيع تدفق المعدن بالتساوي عبر المناطق المعقدة | ملء غير متسق وجودة أجزاء غير متناسقة |
تصميم الفائض | يدعم اكتمال الملء والتحكم في العيوب في المناطق الرئيسية | عيوب محصورة ونهايات تدفق ضعيفة |
2. تخطيط التهوية والتبريد والقذف
تحتاج أجزاء صب الألمنيوم بالقوالب عالية الضغط المعقدة إلى تهوية وتبريد وقذف مستقرين. تؤثر تفاصيل الأدوات هذه على المسامية، والانحراف، وعلامات السطح، وإطلاق الجزء، واتساق الدفعة.
منطقة الأداة | ما تتحكم فيه | مخاطر المشتري في حال سوء التخطيط |
|---|---|---|
التهوية | إطلاق الهواء أثناء الملء عالي السرعة | مسامية، ملء غير كامل، ومناطق مشغولة ضعيفة |
تخطيط قنوات التبريد | توازن التبريد عبر المناطق السميكة والرقيقة والمسطحة | انحراف، انكماش، وأبعاد غير مستقرة |
موقع دبابيس القذف | إطلاق الجزء ووضع العلامات المرئية | عيوب تجميلية ومشاكل في أسطح البيانات المرجعية |
تخطيط خط الفاصل | موقع الزوائد وحماية السطح الوظيفي | مشاكل في وجه الإغلاق وإزالة زوائد إضافية |
3. مراجعة المنزلقات والإدراجات وسماح التشغيل
قد تتطلب الأجزاء المعقدة منزلقات أو إدراجات أو هياكل أدوات خاصة. يجب على المشترين أيضًا تحديد مناطق التصنيع باستخدام الحاسب الآلي (CNC) قبل تجهيز الأدوات لضمان预留 سماح كافٍ للثقوب، والخيوط، وأوجه الإغلاق، والأسطح المرجعية.
عنصر التخطيط | لماذا يجب على المشترين تأكيده | المخاطر المخفضة |
|---|---|---|
متطلب المنزلق | قد تحتاج الميزات الجانبية، أو التقويضات، أو الهندسة المعقدة إلى منزلقات | فشل الأداة أو تغييرات غير متوقعة في تكلفة القالب |
متطلب الإدراج | قد تحتاج الميزات الخاصة إلى إدراجات للمتانة أو التحكم في الهندسة | تآكل الأداة وجودة ميزة غير مستقرة |
سماح التشغيل | يحتاج التصنيع باستخدام الحاسب الآلي لأجزاء الصب بالقوالب إلى مخزون كافٍ على الميزات الوظيفية | عدم تنظيف الأسطح المشغولة بالكامل |
حماية السطح التجميلي | يجب تجنب البوابات، والقاذفات، وخطوط الفاصل الخشنة على الأسطح المرئية قدر الإمكان | نزاعات حول المظهر وإعادة عمل التشطيب |
4. استخدام عينات التجربة للتحقق من صحة الأداة
يجب أن تتحقق عينات التجربة مما إذا كان تصميم الأداة يمكنه دعم إنتاج مستقر. يجب على المشترين فحص الأبعاد، والأسطح التجميلية، والميزات المشغولة، ومستوى المسامية، والزوائد، والومضات، وملاءمة التجميع قبل الموافقة على الإنتاج الضخم.
فحص عينة التجربة | ما يؤكده | قيمة للمشتري |
|---|---|---|
الأسطح الوظيفية | ما إذا كانت ميزات الإغلاق، والتركيب، والتجميع مقبولة | يقلل من الرفض الوظيفي |
الأسطح التجميلية | ما إذا كانت الأسطح المرئية تلبي توقعات المظهر | يقلل من نزاعات التشطيب |
المناطق المشغولة | ما إذا كان سماح التشغيل ومراجع التثبيت مناسبة | يقلل من إعادة العمل باستخدام الحاسب الآلي (CNC) |
تكرار الدفعة | ما إذا كانت أجزاء التجربة المتعددة تظل متسقة | يحسن ثقة الإنتاج |
5. مقارنة تخطيط الأدوات عبر مسارات المواد المختلفة
قد تحتاج أجزاء الألمنيوم المعقدة أيضًا إلى المقارنة مع أدوات صب الزنك بالقوالب للأجزاء الدقيقة الأصغر حجمًا أو أدوات صب سبائك النحاس بالقوالب للأجزاء الوظيفية. تساعد مراجعة إنتاج الصب المعدني المخصص المشترين على مقارنة تعقيد الأداة ومخاطر الإنتاج.
6. الملخص
منطقة تخطيط الأداة | الغرض الرئيسي |
|---|---|
تصميم البوابة والمجرى والفائض | التحكم في الملء، وتوازن التدفق، وحركة العيوب |
التهوية والتبريد | تقليل المسامية، والانحراف، والأبعاد غير المستقرة |
تخطيط القاذف وخط الفاصل | حماية الأسطح الوظيفية والتجميلية |
المنزلقات، والإدراجات، وسماح التشغيل | دعم الميزات المعقدة وموثوقية ما بعد التشغيل |
التحقق من صحة عينة التجربة | تأكيد جاهزية الأداة قبل الإنتاج الضخم |
باختصار، يجب تخطيط الأدوات للأجزاء المعقدة من الألمنيوم عالي الضغط حول التدفق، والتهوية، والتبريد، والقذف، والمنزلقات، والإدراجات، وسماح التشغيل، وحماية السطح التجميلي. يقلل تخطيط الأدوات الجيد من فشل عينات التجربة، وتعديلات القالب، ومخاطر الإنتاج الضخم.
