كيف يمكن للمشترين تحسين تصميم أجزاء الصب بالقالب قبل تصنيع القوالب؟
كيف يمكن للمشترين تحسين تصميم أجزاء الصب بالقالب قبل تصنيع القوالب؟

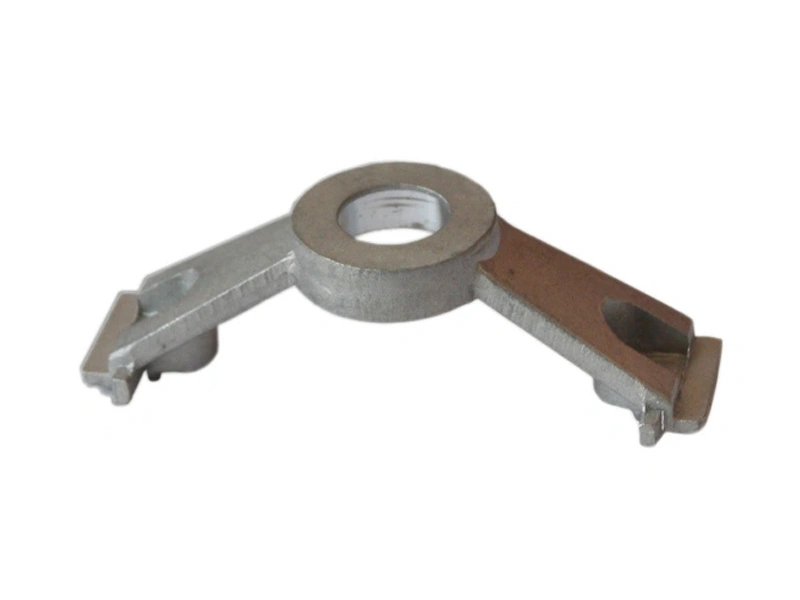

يمكن للمشترين تحسين تصميم أجزاء الصب بالقالب قبل تصنيع القوالب من خلال مراجعة سمك الجدار، وزاوية السحب، ونصف قطر الزوايا، وتصميم الضلوع، وتصميم النتوءات، وموقع البوابة، وخط الفاصل، وموضع دبابيس الطرد، وسماح التشغيل باستخدام الحاسب الآلي (CNC)، وعلامات السطح التجميلية، وتراكم التحملات، وملاءمة التجميع. يجب مراجعة هذه التفاصيل قبل بدء تصنيع القالب.
كلما تم تحسين التصميم في وقت مبكر، انخفض خطر تعديل القالب، وفشل عينات التجربة، وصعوبة التشغيل باستخدام الحاسب الآلي (CNC)، ومشاكل التشطيب السطحي. يجب على المشترين إكمال مراجعة قابلية التصنيع (DFM) قبل تصنيع القالب بدلاً من الانتظار حتى تفشل العينات.
1. مجالات التصميم الرئيسية التي يجب مراجعتها قبل تصنيع القالب
مجال التصميم | لماذا يهم الأمر | المخاطر في حال تجاهله |
|---|---|---|
سمك الجدار | يؤثر على الملء، والانكماش، والمسامية، والتشوه | عيوب التجربة، وعلامات الغوص، والالتواء، وارتفاع نسبة الخردة |
زاوية السحب | تساعد في إخراج القطعة من القالب | ضرر أثناء الطرد، وعلامات جر على السطح، وتآكل القالب |
نصف قطر الزوايا | يحسن تدفق المعدن ويقلل من تركيز الإجهاد | زوايا ضعيفة، وملء رديء، وخطر التشقق |
تصميم الضلوع | يحسن الصلابة دون سماكة مفرطة للمادة | انكماش، مناطق ضعيفة، ووزن غير ضروري |
تصميم النتوءات | يدعم ميزات التجميع، والبراغي، والقوة الموضعية | علامات غوص، تشقق، أو موثوقية ربط ضعيفة |
2. كيف تحسن مناقشات القوالب تصميم القطعة
يجب مناقشة تصنيع القوالب والأدوات قبل اعتماد التصميم النهائي. يمكن لموقع البوابة، وخط الفاصل، والتبريد، والتنفس، ومواضع دبابيس الطرد أن تؤثر على المظهر، والقوة، والتشغيل، واستقرار الإنتاج.
مناقشة القالب | لماذا يهم الأمر | ما يجب على المشتري تأكيده |
|---|---|---|
مناقشة موقع البوابة | يتحكم في اتجاه الملء وموقع علامة البوابة | الأسطح التجميلية ومناطق القص |
تخطيط خط الفاصل | يؤثر على الزوائد، والتلميع، والطلاء، والجودة البصرية | الأسطح المرئية ومناطق تماس التجميع |
موضع دبوس الطرد | قد يترك علامات على سطح المسبوك | مواقع علامات الطرد المقبولة |
التنفس والتبريد | تؤثر على المسامية، والانكماش، والتشوه، ووقت الدورة | المناطق السميكة، والجدران الرقيقة، والأسطح الوظيفية |
3. لماذا يجب التخطيط لسماح التشغيل باستخدام الحاسب الآلي (CNC) مبكرًا
تحتاج العديد من أجزاء الصب بالقالب إلى سماح للتشغيل باستخدام الحاسب الآلي (CNC) للثقوب، والخيوط، وأوجه الإغلاق، وأوجه التثبيت، والأسطح المرجعية. إذا لم يتم تخطيط السماح قبل تصنيع القالب، فقد تفشل الميزات المشغولة في التنظيف الكامل أو قد تتطلب تعديلًا مكلفًا للقالب.
مجال تخطيط التشغيل | لماذا يهم الأمر | فائدة للمشتري |
|---|---|---|
مواقع الثقوب المشغولة | تحتاج إلى كمية كافية من المادة وموضع مستقر بعد الصب | تحسين دقة التجميع |
أوجه الإغلاق | تحتاج إلى استواء محكوم وخشونة سطحية محددة | يقلل من خطر التسرب |
الأسطح المرجعية | تدعم إعداد التجهيزات وتكرار الفحص | تحسين اتساق الدفعة |
تراكم التحملات | يوضح كيف تؤثر تحملات الصب والتشغيل على التجميع | يقلل من مشاكل الملاءمة ونزاعات الفحص |
4. مراجعة التصميم الخاصة بنوع المادة
تتطلب مواد الصب بالقالب المختلفة نقاط مراجعة تصميم مختلفة. غالبًا ما تركز مراجعة تصميم صب الألمنيوم بالقالب على الانكماش، والتبريد، والمسامية، والهياكل خفيفة الوزن. غالبًا ما تركز مراجعة تصميم صب الزنك بالقالب على التفاصيل الدقيقة، والأسطح التجميلية، والتحكم في الزوائد. قد يحتاج مشروع صب سبائك النحاس بالقالب إلى مزيد من الاهتمام بتآكل القالب، والأسطح الوظيفية، وما بعد التشغيل.
مسار المادة | التركيز في مراجعة التصميم | هدف المشتري |
|---|---|---|
صب الألمنيوم بالقالب | سمك الجدار، التبريد، الانكماش، سماح التشغيل، والهيكل | تقليل المسامية، والالتواء، ومشاكل التشغيل |
صب الزنك بالقالب | التفاصيل الدقيقة، الأسطح التجميلية، التحكم في الزوائد، واحتياجات الطلاء أو التغطية | تحسين المظهر واتساق الأبعاد |
صب سبائك النحاس بالقالب | الأسطح الوظيفية، التشغيل، تآكل القالب، ومتطلبات الفحص | التحكم في الأداء وتكلفة القطعة النهائية |
5. الملخص
قبل تصنيع القالب، يجب على المشترين تحسين | الغرض الرئيسي |
|---|---|
سمك الجدار، وأنصاف الأقطار، والضلوع | تحسين الملء، والقوة، والاستقرار الأبعادي |
زاوية السحب وتخطيط الطرد | تقليل ضرر الطرد وعيوب السطح |
تخطيط البوابة، وخط الفاصل، والسطح التجميلي | تقليل مشاكل المظهر والنزاعات حول التشطيب |
سماح التشغيل باستخدام الحاسب الآلي (CNC) | ضمان وجود كمية كافية من المادة للأسطح الوظيفية |
تراكم التحملات وملاءمة التجميع | تقليل مشاكل الملاءمة، وقضايا الفحص، وفشل العينات |
باختصار، يمكن للمشترين تحسين تصميم أجزاء الصب بالقالب قبل تصنيع القوالب من خلال إكمال مراجعة قابلية التصنيع (DFM)، وتحسين سمك الجدار، وزاوية السحب، وأنصاف الأقطار، والضلوع، والنتوءات، وخط الفاصل، وعلامات الطرد، وسماح التشغيل باستخدام الحاسب الآلي (CNC)، والأسطح التجميلية، والتحملات، وملاءمة التجميع. تساعد مراجعة التصميم المبكرة في تقليل تعديلات القالب، وفشل العينات، وصعوبة التشغيل، ومشاكل التشطيب السطحي.
