Carcasa de Aluminio Fundido a Presión: Por Qué 3 mm es un Punto de Partida

Una pared de 3 mm es un punto de partida útil para muchas carcasas de aluminio fundido a presión, pero no es una regla de diseño universal ni un resultado de producción garantizado. La pared adecuada depende del proceso de fundición, la aleación, el tamaño de la carcasa, la longitud del flujo, la disposición de los refuerzos, el desmoldeo, los requisitos de sellado, los salientes locales, el margen de mecanizado, la superficie cosmética y la cantidad de producción. Una pared delgada puede llenarse en un lugar y fallar en otro si el metal debe viajar alrededor de una esquina, pasar por una compuerta estrecha o alimentar un saliente pesado. Por lo tanto, los compradores deben especificar la pared como parte de un diseño completo de la carcasa en lugar de preguntar si un proveedor puede "fundir 3 mm" de forma aislada.

Para una carcasa personalizada, comience con el límite funcional: ¿qué debe contener, proteger, sellar, soportar o resguardar la pared? Una tapa que lleva una junta, una carcasa de sensor con requisito de EMI, una carcasa de motor con asiento de rodamiento y una simple cubierta protectora requieren revisiones de diseño diferentes. La fundición a presión de aluminio puede integrar refuerzos, salientes, características de montaje y superficies de disipación de calor, pero la pared final y las transiciones de características deben confirmarse contra la aleación real y el diseño de la herramienta.

Qué pregunta realmente la cuestión de los 3 mm

Cuando un comprador pregunta por un espesor de pared típico de 3 mm, la pregunta subyacente suele ser si la carcasa se puede fabricar sin riesgo excesivo de herramientas, distorsión, porosidad o costo de mecanizado. La respuesta requiere más detalle que el número nominal. ¿Es 3 mm la pared local mínima, una pared nominal amplia, o el espesor restante después del mecanizado? ¿Está en un panel exterior recto o junto a un refuerzo, esquina, abertura de conector o superficie de junta? ¿La superficie es cosmética, estructural, térmica u oculta?

Un panel amplio de 3 mm puede comportarse de manera diferente a una web de 3 mm entre dos salientes pesados. Una pared lateral larga puede necesitar una compuerta y un sistema de ventilación diferentes a los de una tapa pequeña. Una pared cerca de un disipador de calor o saliente de rodamiento puede experimentar un cambio de sección fuerte. Si la pieza debe ser hermética a presión, una pared que parece adecuada en una sección CAD puede verse afectada por discontinuidades internas o un bolsillo mecanizado. Estas preguntas pertenecen a la revisión de DFM antes de liberar el molde.

Use un mapa de espesores de pared en lugar de una sola nota. Marque paredes nominales, mínimos locales, secciones pesadas, refuerzos, salientes, aberturas, caras de sellado y superficies que se mecanizarán. Luego pida al proveedor que identifique qué zonas son sensibles al proceso. Esto produce una conversación de ingeniería útil y evita que "3 mm" se lea como una garantía incondicional.

La aleación y el proceso cambian la respuesta sobre la pared

Las aleaciones de aluminio no son intercambiables en una discusión sobre espesor de pared. La fluidez, el comportamiento de solidificación, el contenido de silicio y cobre, las expectativas de hermeticidad a presión, la maquinabilidad, la exposición a la corrosión y los requisitos de acabado superficial influyen en la ventana de diseño práctica. Un material seleccionado para una carcasa de bajo costo puede necesitar una transición de pared diferente a un material seleccionado para una pieza sensible a la presión o expuesta a la corrosión.

La fundición a presión de alta presión puede producir geometría detallada y secciones delgadas, pero el proceso debe diseñarse en torno al llenado, la evacuación de aire, la temperatura del molde, la velocidad de compuerta y la expulsión. La fundición por gravedad o de baja presión puede ser adecuada para un volumen, tamaño de sección o requisito de calidad interna diferente. Un proveedor debe revisar el volumen de la pieza y la cantidad antes de declarar la ruta del proceso. "Fundición a presión" no es suficiente detalle para establecer una pared mínima.

La selección de la aleación también afecta el acabado posterior. Una carcasa de aluminio fundido destinada a recubrimiento en polvo puede tolerar una condición de superficie visible diferente a una pieza que debe recibir un acabado de anodizado exigente. Una carcasa que se mecanizará para un sello puede necesitar una aleación y un proceso con una calidad interna adecuada. Vincule la revisión de la pared con el requisito de uso final en lugar de tratar el material como un campo de compra separado.

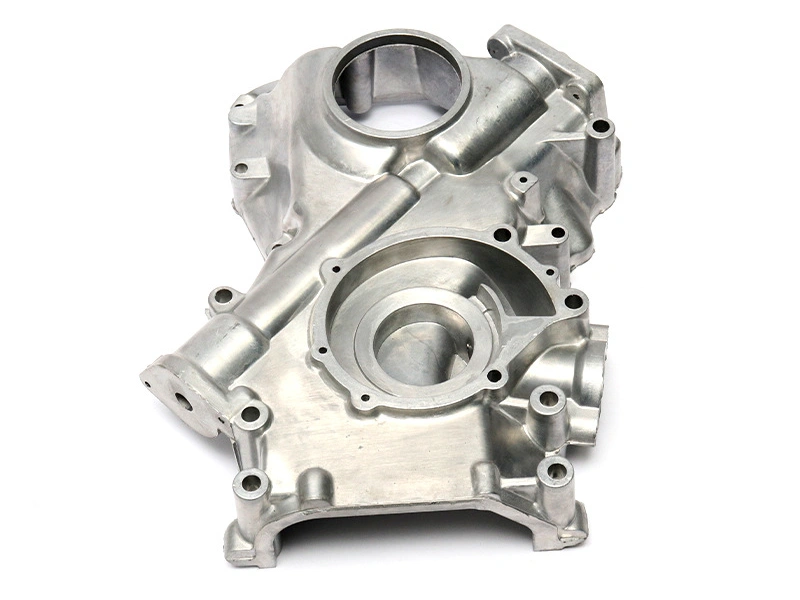

Los refuerzos, salientes y esquinas necesitan control de transición

Los refuerzos ayudan a rigidizar una carcasa sin agregar un bloque sólido de metal, pero un refuerzo demasiado grueso puede comportarse como una sección pesada. La unión entre el refuerzo y la pared debe ser suavizada para que el metal pueda llenar y enfriar sin un cambio brusco de volumen. La altura del refuerzo, el desmoldeo, el espaciado y la orientación afectan tanto al molde como a la pieza terminada. Si un refuerzo se convierte en una referencia de mecanizado o ensamblaje, agregue ese requisito al dibujo en lugar de confiar en el perfil de fundición nominal.

Los salientes son comunes para tornillos, insertos, rodamientos, conectores y puntos de montaje. Un saliente necesita suficiente material para soportar la característica, pero un saliente aislado grueso puede aumentar la contracción, la porosidad y la variación del ciclo. Los salientes huecos o con núcleo pueden reducir la masa y el espesor de sección, pero agregan decisiones de núcleo, corredera o alineación de la herramienta. El agujero final puede ser fundido, taladrado, escariado o interpolado por CNC dependiendo del ajuste y la capacidad del proceso que el proyecto pueda soportar.

Las esquinas exteriores, interiores y las aberturas también influyen en el flujo y la tensión. Un radio pequeño puede crear una línea visual nítida y una preocupación local de llenado. Un radio generoso puede mejorar el comportamiento de fundición pero cambiar el contorno exterior o el ajuste de acoplamiento. Marque los radios funcionales y solicite alternativas cuando el objetivo cosmético entre en conflicto con la fabricabilidad. Un buen DFM es una decisión de geometría negociada, no una solicitud genérica de "agregar más radio".

Desmoldeo, línea de partición y expulsión

Una pared de 3 mm no facilita la extracción de la carcasa del molde. El desmoldeo, la dirección de partición, las correderas, los levantadores, las ubicaciones de los expulsores y las caras cosméticas previstas deben revisarse juntos. Una abertura que parece recta en CAD puede necesitar una corredera o un cambio en la partición para evitar un socavado. Un desmoldeo pequeño puede preservar un contorno exterior ajustado, pero puede aumentar las marcas de expulsión, el rozamiento o el desgaste de la herramienta dependiendo de la superficie y la profundidad.

Las líneas de partición deben mantenerse alejadas de las superficies de junta, interfaces de conector y superficies altamente visibles cuando sea posible. Esa es una preferencia de diseño con una razón funcional: una desalineación de partición o una línea de rebaba puede interferir con el sellado o el ensamblaje. Cuando la línea debe cruzar una cara visible, defina el límite aceptable y la operación de acabado. Si la línea cruza una almohadilla mecanizada, el margen de mecanizado y el dato de fijación deben tener en cuenta la variación de fundición.

Los expulsores dejan marcas, y las marcas no son igualmente aceptables en todas partes. Una pared interna oculta puede tolerar una impresión de expulsor; una cara cosmética o una superficie de sellado no. La respuesta de DFM debe identificar las ubicaciones de expulsores y rebosaderos y mostrar cómo se recortará la pieza. Esto es especialmente importante para una carcasa compacta donde una gran parte de la superficie es visible después del ensamblaje.

Mecanizado y sellado después de la fundición

Muchas carcasas son piezas acabadas en lugar de fundiciones en bruto. Las superficies de junta, asientos de rodamiento, orificios de conector, agujeros de montaje, almohadillas de referencia e interfaces de tapa pueden requerir mecanizado CNC. El mecanizado posterior CNC debe planificarse en el diseño de la pared y el saliente. El dibujo debe mostrar el stock de premecanizado, las dimensiones finales, los datos, la planitud, la posición, la textura superficial y cualquier zona sensible a poros donde el mecanizado podría abrir una ruta de fuga.

Mecanizar una pared delgada puede liberar tensión o reducir la rigidez durante la fijación. Una fijación que sujete la pieza con demasiada fuerza puede distorsionar una tapa; una fijación que haga referencia a una cara de fundición inestable puede transferir la variación de fundición a la interfaz acabada. Use datos funcionales y superficies de soporte que representen cómo se ensambla la carcasa. Si la carcasa se prueba para detectar fugas después del mecanizado, especifique la condición de prueba y las superficies incluidas en el límite.

No resuelva cada problema de la carcasa agregando stock de mecanizado. El stock adicional aumenta el tiempo de ciclo, el desgaste de la herramienta, el volumen de viruta y la posibilidad de exponer discontinuidades internas. También puede hacer que una pared nominalmente de 3 mm sea mucho más delgada después de cortar un bolsillo profundo. La asignación correcta se determina a partir de la variación de fundición, la ruta de mecanizado y la función final.

Características térmicas, EMI y de ensamblaje

Las carcasas a menudo combinan varios requisitos. Una carcasa de motor o electrónica de potencia puede necesitar conducir calor a través de una pared o una almohadilla mecanizada. Una carcasa de sensor o control puede necesitar un blindaje eléctricamente continuo o una superficie de puesta a tierra. Una carcasa de consumo o industrial puede necesitar una junta, conector, salientes de tornillo y un recubrimiento cosmético. El espesor de la pared debe revisarse contra esas interfaces en lugar de optimizarse solo para el peso de fundición.

Las rutas térmicas requieren superficies de contacto que sean planas y estables después del mecanizado. Si un disipador de calor o material de interfaz térmica contacta una pared fundida, la almohadilla de contacto puede necesitar una textura superficial y planitud controladas. Los refuerzos pueden soportar la rigidez pero no pueden reemplazar una ruta térmica diseñada. Los recubrimientos pueden agregar espesor o resistencia térmica, así que identifique si la cara térmica está enmascarada o mecanizada después del acabado.

El blindaje EMI depende de la continuidad del material, la presión de contacto, la puesta a tierra y el acabado en la interfaz de contacto. Una superficie pintada o recubierta en polvo puede no conducir a menos que una zona de puesta a tierra esté enmascarada o limpiada. El anodizado u otro tratamiento superficial puede cambiar el comportamiento eléctrico. El dibujo debe identificar los puntos de puesta a tierra y la prueba de ensamblaje que demuestre la continuidad; "carcasa de aluminio" por sí misma no establece el rendimiento de blindaje.

Cómo validar una carcasa de 3 mm

Comience con una revisión del dibujo que mapee la pared nominal, los mínimos locales, los refuerzos, los salientes, las aberturas, la dirección de partición, el desmoldeo y las características de mecanizado. Pida al proveedor que señale las secciones donde un objetivo de 3 mm entra en conflicto con la aleación elegida, la posición de la compuerta o el diseño de la herramienta. Un prototipo puede validar la ergonomía y el ensamblaje, pero un prototipo hecho por CNC o impresión 3D no puede probar completamente el llenado de la fundición a presión, la porosidad, la rebaba, la expulsión o la textura superficial.

Las muestras de prueba de la herramienta deben inspeccionarse antes de que el acabado oculte la evidencia. Registre la distorsión relacionada con la pared, la desalineación de partición, la rebaba, las marcas superficiales, la posición del saliente, la condición del agujero y el comportamiento de la cara mecanizada. Si existe un límite de sellado o presión, pruébelo en el estado terminado. Si la carcasa está recubierta, apruebe una muestra de recubrimiento representativa con el mismo enmascarado y superficies de ajuste. Una tapa pintada puede ajustarse de manera diferente a una tapa sin recubrir si el espesor del recubrimiento no está controlado.

Use el seccionado u otra inspección interna solo donde responda a un riesgo definido. Una sección a través de una pared no crítica no es prueba de toda la carcasa. Del mismo modo, una sola medición de espesor de pared no prueba todas las ubicaciones. El plan de inspección debe identificar las zonas que afectan el ensamblaje, el sellado, el contacto térmico, la continuidad eléctrica y la función estructural.

Entradas de RFQ y límites del proyecto

Envíe el modelo 3D, el dibujo controlado, la designación del material, el contorno de la carcasa, el mapa de pared, el volumen esperado, la etapa de herramienta, los requisitos de mecanizado, el acabado, la junta o límite de presión, los requisitos de EMI o térmicos, el método de inspección, el embalaje y los registros requeridos. Marque qué superficies son cosméticas y cuáles ocultas. Incluya los modelos de conectores y sujetadores cuando los espacios libres importen. Indique si la cotización es solo para herramienta, piezas fundidas, carcasas mecanizadas, piezas recubiertas o un producto ensamblado.

Pida la línea de partición propuesta por el proveedor, compuertas, ventilaciones, correderas, expulsores, cambios de desmoldeo, cambios de refuerzo o saliente, datos de mecanizado y ubicaciones de riesgo de pared. Pida qué puntos requieren aprobación de diseño antes de cortar el acero de la herramienta. No acepte una declaración fija de que 3 mm está "garantizado" sin una revisión del dibujo, aleación, proceso, ubicación y método de inspección.

Neway puede revisar la fabricación de herramientas y troqueles, la fundición de aluminio, el mecanizado y el tratamiento de superficies como pasos conectados cuando el alcance esté definido. La cotización final debe separar herramienta, fundición, mecanizado, acabado, inspección, embalaje y cualquier validación especial. Esa separación hace visible la decisión de espesor de pared tanto en términos de ingeniería como comerciales.

Efectos de costo y escala del diseño de pared

El espesor de pared afecta más que el peso del metal. Una sección que es difícil de llenar puede requerir una compuerta diferente, ventilación adicional, una corredera, un núcleo, una ventana de proceso más lenta o controlada, o inspección extra. Una pared que es fácil de fundir pero difícil de mecanizar puede consumir más tiempo de fijación y crear más virutas. Una pared que es aceptable en bruto pero visualmente inconsistente después del recubrimiento puede aumentar el costo de clasificación y acabado. Estos efectos deben considerarse antes de optimizar un objetivo de peso nominal.

El costo de la herramienta debe compararse con la ruta de producción esperada. Una carcasa simple con lados abiertos puede necesitar menos correderas que una carcasa con socavados de conector, salientes internos y una cavidad cerrada. Un núcleo puede resolver un problema de geometría, pero introduce preguntas sobre la ubicación del núcleo, el desmoldeo, la expulsión y la superficie. Un cambio de diseño que elimine un socavado puede reducir la complejidad de la herramienta y mejorar la confiabilidad, incluso si agrega una pequeña cantidad de mecanizado o cambia la dirección del sujetador.

Los proyectos de bajo volumen y alto volumen pueden tomar decisiones diferentes. Para una cantidad baja, el mecanizado CNC, un método de fundición más simple o una herramienta puente pueden ser razonables mientras la carcasa se está validando. Para producción repetida, una ruta de fundición a presión puede justificar una herramienta que integre refuerzos, salientes y geometría casi neta. El punto de equilibrio no puede establecerse sin tamaño de pieza, aleación, cantidad, supuestos de ciclo, alcance de herramienta, mecanizado, acabado e inspección. El comprador debe pedir una comparación de rutas usando la pieza real en lugar de una regla genérica de volumen.

Acabado superficial y apariencia de la carcasa

La textura de fundición, marcas de flujo, impresiones de expulsor, líneas de partición, bordes de recorte y pequeñas picaduras pueden volverse visibles después de pintura, recubrimiento en polvo u otro acabado. Un recubrimiento no hace que la especificación base de fundición desaparezca. Si la carcasa tiene un panel grande visible, identifique la zona cosmética y la condición superficial aceptable antes de la herramienta. Un interior oculto puede aceptar una textura diferente a un panel exterior o una interfaz de bisel.

El tratamiento superficial también puede cambiar el ajuste. La acumulación de recubrimiento alrededor de aberturas de conector, salientes de tornillo, almohadillas de puesta a tierra y uniones de tapa puede reducir el espacio libre. El enmascarado puede proteger esas características, pero debe incluirse en el dibujo y la cotización. El acabado posterior al proceso debe revisarse con las zonas visuales y funcionales de la carcasa en lugar de seleccionarse después de que la fundición ya haya sido aprobada.

La aprobación del acabado debe usar una carcasa representativa de producción o una muestra que reproduzca su geometría difícil. Un panel plano puede mostrar color y brillo pero no la forma en que un recubrimiento se extiende sobre un refuerzo, se acumula en un receso o se adelgaza en un borde. Registre la condición de visualización, la revisión de la muestra, las zonas visibles y las áreas no chapadas. Esto evita una disputa posterior donde un equipo compara una muestra de color y otro compara una carcasa ensamblada.

Conclusión para los compradores

Use 3 mm como punto de partida de diseño, no como un mínimo universal. La pared aceptable es el resultado de la aleación, el proceso de fundición, la geometría, el flujo, el desmoldeo, las transiciones de sección, el mecanizado, el acabado y la inspección. Si la carcasa está sellada, es térmicamente funcional, está conectada eléctricamente o está cargada estructuralmente, el requisito relevante es la interfaz terminada y su evidencia, no la pared nominal mostrada en una sección CAD.

Una RFQ de carcasa sólida convierte la pregunta de 3 mm en una decisión controlada: ¿dónde está la pared, qué hace, cómo la llenará el molde, qué puede mecanizarse o recubrirse, y cómo se probará la pieza terminada? Ese es el nivel de detalle necesario para comparar una ruta personalizada de fundición a presión de aluminio de manera responsable.

Apruebe la carcasa como componente de ensamblaje

Revise la carcasa después del mecanizado, recubrimiento, sellado y ensamblaje de la tapa. Una pared nominal puede pasar una revisión de sección mientras que el conector, la junta o la interfaz de puesta a tierra terminados aún fallan.

Donde la ruta de la carcasa permanezca abierta, compare el requisito final con las opciones de fundición de metales de Neway antes de congelar el mapa de pared.
