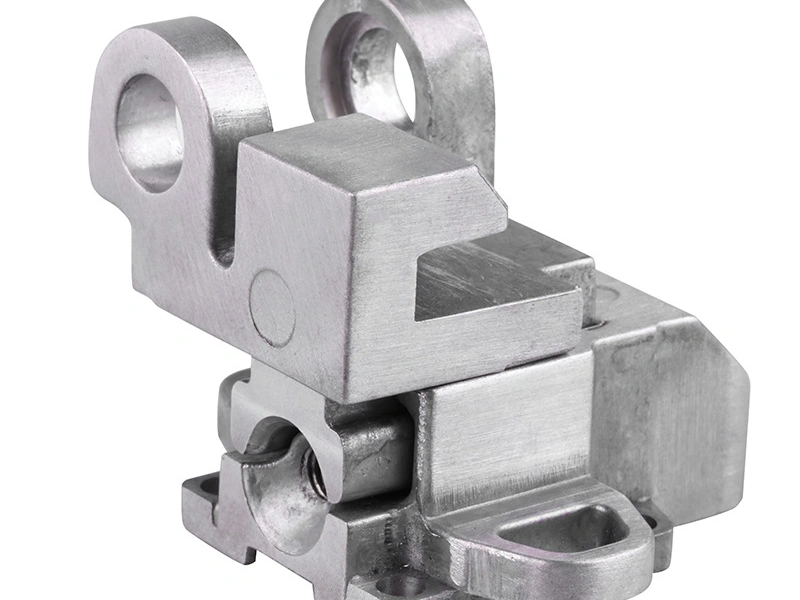

¿Cómo deben planificarse las tolerancias para piezas de fundición a presión de precisión?
¿Cómo deben planificarse las tolerancias para piezas de fundición a presión de precisión?
Las tolerancias para piezas de fundición a presión de precisión deben planificarse separando las tolerancias generales de fundición de las tolerancias funcionales críticas. Los compradores deben definir las superficies de referencia, las características mecanizadas, los puntos de inspección, los efectos del recubrimiento y los requisitos de ensamblaje antes de iniciar la fabricación de herramientas.
1. Por qué la fundición a presión de precisión no significa una tolerancia ajustada en todas partes
La fundición a presión de precisión debe centrar la precisión en las características que afectan a la función. Las formas exteriores, las superficies ocultas y las áreas no funcionales suelen poder seguir la tolerancia general de fundición. Los agujeros funcionales, las superficies de sellado, las caras de referencia, las superficies de montaje y las interfaces de ensamblaje pueden requerir una tolerancia más ajustada o un mecanizado CNC posterior.
Este enfoque ayuda a los compradores a equilibrar el coste y la fiabilidad. Si cada dimensión está sobreespecificada, el coste puede aumentar. Si las dimensiones funcionales no están marcadas, la pieza terminada puede fallar durante el ensamblaje.
Área de tolerancia | Método de planificación sugerido | Por qué es importante |
|---|---|---|
Forma exterior general | Utilizar la tolerancia de fundición. | Controla el coste en áreas no funcionales. |
Agujeros funcionales | Definir una tolerancia más ajustada. | Protege la posición de ensamblaje y la sujeción. |
Superficies de sellado | Utilizar la tolerancia de posmecanizado. | Garantiza la fiabilidad del sellado y del contacto. |
Superficies de referencia | Utilizar mecanizado controlado. | Crea referencias estables para la medición y el ensamblaje. |
Áreas recubiertas | Incluir el espesor del recubrimiento. | Evita interferencias después del tratamiento superficial. |
Acumulación en el ensamblaje | Revisar las piezas de acoplamiento. | Evita fallos de ensamblaje por acumulación de tolerancias. |
2. Cómo deben definirse las superficies de referencia y las dimensiones funcionales
Las superficies de referencia deben definirse antes de la fabricación de herramientas y el mecanizado. Guían la medición, la configuración del CNC y la alineación del ensamblaje. Sin superficies de referencia claras, los informes de inspección pueden no coincidir con la forma en que la pieza se ensambla en el producto final.
Las dimensiones funcionales deben marcarse por separado de las dimensiones generales. Los compradores deben identificar los agujeros roscados, los agujeros de localización, las caras de sellado, los asientos de cojinetes, las caras de montaje y las superficies de acoplamiento para que Neway pueda decidir dónde es suficiente la tolerancia de fundición y dónde se necesita el posmecanizado para piezas fundidas de precisión.
3. Cómo el mecanizado CNC y la inspección CMM apoyan el control de tolerancias
Cuando se requieren tolerancias más ajustadas, el mecanizado CNC para fundición a presión de tolerancia ajustada puede controlar agujeros, roscas, superficies de referencia y áreas de acoplamiento después de la fundición. Esto es especialmente importante cuando la pieza debe ensamblarse con tornillos, ejes, juntas, cojinetes u otros componentes.
Para la verificación, la inspección CMM para tolerancias de fundición a presión puede confirmar dimensiones críticas, geometría, posición y relaciones de referencia.
Riesgo en la planificación de tolerancias | Resultado posible | Control recomendado |
|---|---|---|
Todas las dimensiones están establecidas demasiado ajustadas. | Pueden aumentar los costes de cotización, mecanizado e inspección. | Separar la tolerancia general de la tolerancia funcional. |
Las dimensiones funcionales no están marcadas. | El proveedor puede no saber qué áreas requieren un control más estricto. | Marcar claramente las dimensiones críticas y las superficies de referencia. |
No se considera el espesor del recubrimiento. | Las piezas terminadas pueden quedar demasiado ajustadas en el ensamblaje. | Incluir el espesor del recubrimiento en la revisión de la acumulación de tolerancias. |
No se define ninguna referencia. | Los estándares de inspección y ensamblaje pueden volverse poco claros. | Definir las superficies de referencia antes de la fabricación de herramientas y el mecanizado. |
Sin capacidad de verificación CMM. | Las características críticas pueden no verificarse de forma fiable. | Utilizar la inspección CMM para dimensiones críticas de precisión. |
4. Cómo Neway equilibra el coste y la fiabilidad funcional
Neway puede proporcionar una revisión del diseño de fundición a presión de precisión y soporte de ingeniería para la planificación de tolerancias. Esto ayuda a los compradores a evitar tolerancias ajustadas innecesarias mientras protegen las características que afectan al ensamblaje, el sellado, el movimiento y la fiabilidad del producto final.
Resumen
Pregunta del comprador | Planificación de tolerancias recomendada |
|---|---|
¿Debe tener cada dimensión una tolerancia ajustada? | No. Utilice tolerancias ajustadas solo en áreas funcionales y críticas para la precisión. |
¿Cómo deben manejarse las superficies de referencia? | Defina las superficies de referencia antes de la fabricación de herramientas, el mecanizado CNC y la planificación de la inspección. |
¿Cuándo debe utilizarse el posmecanizado CNC? | Úselo cuando la precisión de fundición no pueda cumplir con los requisitos de tolerancia funcional. |
¿Cómo pueden verificarse las tolerancias? | Utilice inspección CMM, calibres y comprobaciones funcionales para las dimensiones críticas. |
