Quais Detalhes de Projeto Devem Ser Confirmados Antes da Usinagem de Peças Fundidas?
Quais Detalhes de Projeto Devem Ser Confirmados Antes da Usinagem de Peças Fundidas?

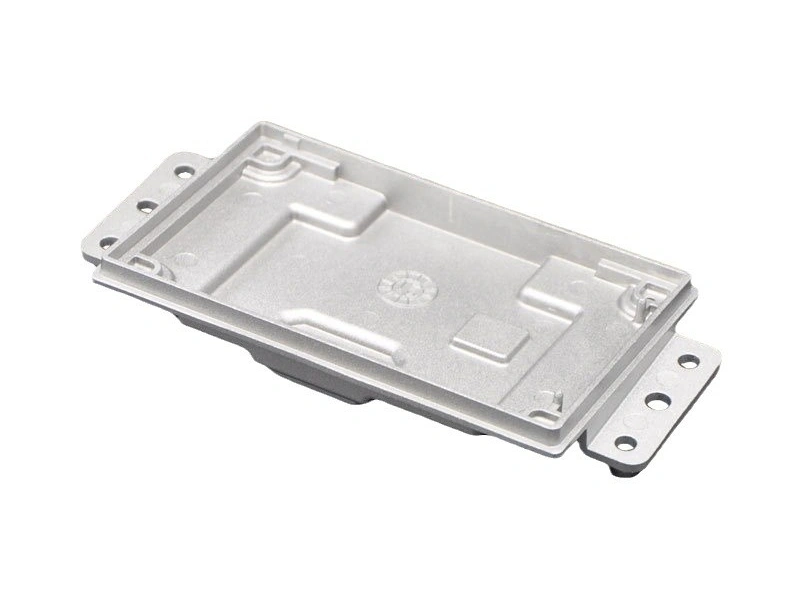

Antes da usinagem de peças fundidas, os compradores devem confirmar a sobremetal de usinagem, tolerâncias críticas, superfícies de referência, localização de furos, especificações de roscas, superfícies de vedação, requisitos de planicidade, requisitos de acabamento superficial, pontos de inspeção e requisitos de pós-processamento. Esses detalhes ajudam o fornecedor a planejar a usinagem CNC, dispositivos de fixação, trajetórias de ferramentas, métodos de inspeção e o custo final com maior precisão.
Se o desenho não mostrar claramente quais dimensões requerem usinagem CNC, o fornecedor pode não conseguir fazer uma cotação precisa. Informações faltantes também podem levar a sobremetal de usinagem insuficiente, mau ajuste na montagem, disputas de tolerância, retrabalho extra, atraso na entrega e aumento do custo de produção.
1. Principais Detalhes de Projeto a Confirmar Antes da Usinagem de Peças Fundidas
Detalhe do Projeto | Por Que Isso Importa | Risco para o Comprador se Não For Confirmado |
|---|---|---|
Sobremetal de usinagem | Garante que material suficiente permaneça para o acabamento CNC após a fundição | Estoque insuficiente, peças rejeitadas ou modificação do molde |
Tolerâncias críticas | Mostra quais dimensões devem ser controladas rigorosamente | Usinagem excessiva, usinagem insuficiente ou cotação imprecisa |
Superfícies de referência (Datums) | Define como a peça é posicionada durante a usinagem e inspeção | Erros no dispositivo de fixação, inspeção inconsistente e mau ajuste na montagem |
Localização de furos | Controla a fixação, alinhamento e precisão da montagem | Furos desalinhados e falha na montagem |
Especificações de roscas | Define o tipo de rosca, profundidade, passo, tolerância e requisito funcional | Fixação fraca, falha da rosca ou retrabalho |
Superfícies de vedação | Controla a planicidade, rugosidade e desempenho contra vazamentos | Vazamentos, falha da junta ou rejeição funcional |
Requisitos de acabamento superficial | Afeta o método de usinagem, processo de acabamento e padrão de inspeção | Defeitos estéticos, problemas de revestimento ou disputas de qualidade |
2. Por Que a Sobremetal de Usinagem Deve Ser Definida Cedo
A sobremetal de usinagem é o material extra deixado em uma peça fundida para que a usinagem CNC possa remover material e atingir a dimensão final. Se a sobremetal for muito pequena, a superfície usinada pode não ser totalmente limpa. Se for muito grande, o tempo de usinagem, o desgaste da ferramenta e o custo podem aumentar desnecessariamente.
A sobremetal de usinagem deve ser planejada durante o suporte de design e a revisão da fundição, não depois que as peças já foram produzidas. Isso ajuda a garantir que a geometria da fundição, o design do molde e os requisitos de usinagem CNC funcionem em conjunto.
Problema de Sobremetal | Problema Possível | Melhor Prática |
|---|---|---|
Pouca sobremetal | A superfície usinada pode não atingir o tamanho ou acabamento exigido | Definir o estoque de usinagem antes da ferramentaria e produção de amostras |
Muita sobremetal | Tempo extra de CNC, maior desgaste da ferramenta e maior custo de usinagem | Deixar apenas material suficiente para um acabamento controlado |
Sobremetal não mostrada no desenho | O fornecedor pode cotar incorretamente ou ignorar o risco de usinagem | Marcar claramente as áreas usinadas e as dimensões finais |
Sobremetal não compatível com a contração da fundição | As peças podem variar após a fundição e falhar na configuração de usinagem | Revisar em conjunto a tolerância de fundição, contração e estratégia de datum CNC |
3. Por Que Tolerâncias Críticas e Datums Devem Ser Claros
As tolerâncias críticas informam ao fornecedor quais dimensões afetam a função, montagem, vedação, movimento ou segurança. As superfícies de referência definem como a peça deve ser posicionada durante a usinagem CNC e inspeção. Sem tolerâncias e datums claros, o fornecedor pode usinar as superfícies erradas, usar referências inconsistentes ou inspecionar a peça de uma forma que não atenda às necessidades de montagem do comprador.
Uma revisão de engenharia antecipada pode ajudar a separar dimensões críticas de geometrias não críticas. Isso reduz a usinagem desnecessária e mantém o custo focado nos recursos que realmente afetam o desempenho.
Detalhe do Desenho | Por Que É Importante | Impacto na Fabricação |
|---|---|---|
Dimensões críticas | Mostra quais recursos devem atender a requisitos rigorosos | Afeta a trajetória da ferramenta, inspeção, design do dispositivo de fixação e custo |
Superfícies de referência (Datums) | Define a referência para usinagem e inspeção | Melhora a repetibilidade e reduz disputas de medição |
Tolerância geométrica | Controla planicidade, posição, perpendicularidade ou concentricidade | Afeta a configuração CNC, método de inspeção e confiabilidade da montagem |
Dimensões não críticas | Identifica áreas que podem permanecer como fundidas | Reduz custos desnecessários de usinagem e inspeção |
4. Quais Detalhes de Furos, Roscas e Vedação Devem Ser Confirmados
A localização de furos, especificações de roscas, superfícies de vedação e faces de flange estão entre os recursos mais importantes a confirmar antes da usinagem de peças fundidas. Essas áreas geralmente afetam a fixação, controle de vazamentos, ajuste da montagem e confiabilidade do produto.
Para um bom design de fundição de metal personalizado, esses recursos devem ser planejados antes da ferramentaria, para que a fundição deixe estoque suficiente e o processo CNC possa atingir as dimensões finais exigidas.
Recurso | Detalhes a Confirmar | Por Que Isso Importa |
|---|---|---|
Localização de furos | Diâmetro, tolerância de posição, profundidade, design de furo passante ou cego | Controla a fixação e o alinhamento da montagem |
Especificações de roscas | Tipo de rosca, passo, profundidade, tolerância, requisito de inserto, método de tarraxagem | Melhora a confiabilidade da fixação e previne falhas na rosca |
Superfícies de vedação | Planicidade, rugosidade, área da junta, largura de contato, método de inspeção | Reduz vazamentos e falhas de vedação |
Faces de flange | Planicidade, padrão de parafusos, acabamento superficial, condição de acoplamento | Melhora a estabilidade da conexão e o ajuste da montagem |
Furos de mancais ou eixos | Diâmetro do furo, circularidade, coaxialidade, profundidade, rugosidade superficial | Controla o movimento, alinhamento e desempenho mecânico |
5. Por Que o Acabamento Superficial e o Pós-Processamento Devem Ser Confirmados Antes da Usinagem
Os requisitos de acabamento superficial e pós-processamento podem afetar a estratégia de usinagem. Se uma peça for pintada, revestida, galvanizada, anodizada, polida, jateada ou montada após a usinagem, o fornecedor deve considerar a espessura do revestimento, áreas de mascaramento, rugosidade superficial, superfícies estéticas e folga final de montagem.
Se esses detalhes não forem confirmados cedo, um recurso usinado pode ser danificado durante o acabamento, um furo roscado pode ser revestido incorretamente ou uma superfície de vedação pode falhar porque a rugosidade superficial não foi especificada adequadamente.
Detalhe de Pós-Processamento | Por Que Afeta a Usinagem | O Comprador Deve Confirmar |
|---|---|---|
Espessura do revestimento | Pode afetar o tamanho do furo, roscas, ajuste e folga de montagem | Áreas de mascaramento e requisitos dimensionais finais |
Superfícies visíveis | Faces estéticas podem precisar de marcas de usinagem controladas ou proteção | Definição de superfície visível e padrão de aparência |
Acabamento de superfície de vedação | A rugosidade afeta o contato da junta e o risco de vazamento | Valor Ra exigido, planicidade e método de inspeção |
Rebarbação e tratamento de bordas | Bordas usinadas podem precisar de remoção de rebarbas antes da montagem | Quebra de aresta, chanfro e requisito de manuseio |
Condição final de montagem | A usinagem e o acabamento devem suportar o ajuste final do produto | Folga de montagem, partes de acoplamento e necessidades de teste funcional |
6. Por Que os Pontos de Inspeção Devem Ser Definidos Antes da Produção
Os pontos de inspeção devem ser confirmados antes da usinagem porque definem como o fornecedor verifica a peça final. Se o desenho não identificar os recursos principais de inspeção, o fornecedor pode inspecionar dimensões gerais, mas perder os recursos mais importantes para a montagem ou função.
O planejamento da inspeção é especialmente importante para peças fundidas usinadas com superfícies de vedação, furos roscados, requisitos de planicidade, tolerâncias posicionais e datums de montagem.
Item de Inspeção | O Que Verifica | Por Que os Compradores Devem Definir Isso |
|---|---|---|
Posição do furo | Verifica se os furos se alinham com as partes de acoplamento | Previne falha na montagem |
Qualidade da rosca | Verifica profundidade da rosca, ajuste e função de fixação | Previne conexões fracas e retrabalho |
Planicidade | Verifica faces de vedação, faces de flange e superfícies de montagem | Reduz vazamentos e incompatibilidade na montagem |
Relação de datum | Verifica como os recursos se relacionam com as superfícies de referência principais | Melhora a consistência funcional |
Rugosidade superficial | Verifica a qualidade da superfície usinada ou de vedação | Confirma requisitos de desempenho e acabamento |
7. Como a Revisão Antecipada do Projeto Reduz o Retrabalho
A revisão antecipada do projeto ajuda os compradores a evitar retrabalhos custosos, verificando se a peça fundida tem sobremetal de usinagem suficiente, superfícies de referência adequadas, requisitos de tolerância claros, design adequado de furos e roscas, e planos realistas de pós-processamento. Se esses problemas forem encontrados após a ferramentaria ou após a fundição, a correção geralmente é mais cara e lenta.
Revisar designs de componentes otimizados para melhorar a fabricabilidade e eficiência antes da produção ajuda a reduzir erros de usinagem, alterações de ferramentaria, disputas de inspeção e problemas de montagem.
Área de Revisão Antecipada | Problema Que Pode Prevenir | Benefício de Redução de Custo |
|---|---|---|
Revisão de sobremetal de usinagem | Estoque insuficiente para dimensões CNC finais | Reduz peças rejeitadas e modificação de ferramentaria |
Revisão de datum | Configuração instável do dispositivo de fixação e inspeção inconsistente | Melhora a repetibilidade da usinagem |
Revisão de tolerância | Tolerância excessivamente rigorosa em áreas não críticas | Reduz custos de usinagem e inspeção |
Revisão de roscas e vedação | Fixação fraca, vazamentos e falha na montagem | Melhora a confiabilidade do produto final |
Revisão de pós-processamento | Interferência de revestimento, danos à superfície e rejeição estética | Reduz retrabalho e atraso na entrega |
8. Resumo
Detalhe do Projeto | Por Que Deve Ser Confirmado Antes da Usinagem |
|---|---|
Sobremetal de usinagem | Garante que haja material suficiente para atingir as dimensões CNC finais |
Tolerâncias críticas | Mostra quais dimensões precisam de controle rigoroso e quais podem permanecer como fundidas |
Superfícies de referência (Datums) | Controla a configuração do dispositivo de fixação, repetibilidade da usinagem CNC e consistência da inspeção |
Localização de furos | Melhora a fixação, alinhamento e confiabilidade da montagem |
Especificações de roscas | Previne roscas fracas, mau ajuste e falha de fixação |
Superfícies de vedação e planicidade | Reduz vazamentos, falha da junta e problemas nas superfícies de acoplamento |
Acabamento superficial e pós-processamento | Previne interferência de revestimento, defeitos estéticos e problemas de folga na montagem |
Pontos de inspeção | Garante que o fornecedor verifique os recursos mais importantes para a função e montagem |
Em resumo, os compradores devem confirmar a sobremetal de usinagem, tolerâncias críticas, superfícies de referência, localização de furos, especificações de roscas, superfícies de vedação, requisitos de planicidade, requisitos de acabamento superficial, pontos de inspeção e requisitos de pós-processamento antes da usinagem de peças fundidas. Desenhos claros e uma revisão de engenharia antecipada ajudam os fornecedores a fazer cotações precisas, planejar dispositivos de fixação corretamente, evitar sobremetal de usinagem insuficiente, melhorar o ajuste da montagem e reduzir o retrabalho após o início da produção.
