نماذج أولية لقوالب الألومنيوم للتحقق من التصميم والإنتاج بكميات صغيرة

نماذج أولية لقوالب الألومنيوم للتحقق من التصميم والإنتاج بكميات صغيرة

عادةً ما يبحث المشترون عن نماذج أولية لقوالب الألومنيوم عندما يحتاجون إلى التحقق من تصميم صب الألومنيوم قبل الانتقال إلى تجهيز القوالب الرسمي، أو التصنيع بكميات صغيرة، أو الإنتاج الضخم. هذه النماذج الأولية ليست مجرد عينات بسيطة. فهي تساعد المشترين على فحص هيكل القطعة، وأداء المادة، والأبعاد، وملاءمة التجميع، وإنهاء السطح، ومتطلبات التشغيل الآلي اللاحق باستخدام الحاسب الآلي (CNC)، وجدوى الإنتاج قبل بدء الاستثمار الأكبر.

بالنسبة لأجزاء قوالب الألومنيوم المخصصة، فإن الانتقال مباشرة إلى الإنتاج الضخم دون التحقق من النموذج الأولي يمكن أن يخلق مخاطر مكلفة. إذا لم يتم اختبار سمك الجدار، والأضلاع، والنتوءات، والثقوب، والخيوط، وأسطح الختم، ونقاط مرجعية التجميع، أو متطلبات المعالجة السطحية في وقت مبكر، فقد تظهر المشكلات بعد بدء تجهيز القوالب، أو أخذ العينات، أو إنتاج الدفعة. في تلك المرحلة، يمكن أن تصبح تغييرات التصميم، وتعديل القوالب، وتغييرات التشغيل الآلي، وإعادة العمل أكثر تكلفة بكثير.

تساعد نماذج قوالب الألومنيوم الأولية المشترين على تقليل تلك المخاطر من خلال تأكيد ما إذا كانت القطعة جاهزة لمرحلة الإنتاج التالية. يمكن لخطة نموذج أولي جيدة ربط مراجعة التصميم، واختيار المواد، والنماذج الأولية السريعة، وصنع القوالب والأدوات، وصب قوالب الألومنيوم، والتشغيل الآلي اللاحق باستخدام الحاسب الآلي، وإنهاء السطح، والفحص، والتصنيع بكميات صغيرة، والإنتاج الضخم في مسار تحقق عملي واحد.

ما هي نماذج قوالب الألومنيوم الأولية؟

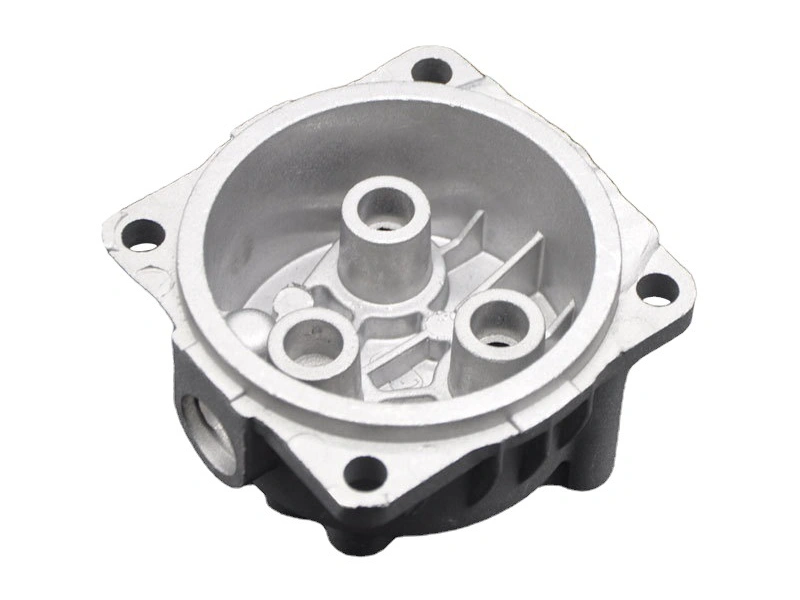

نماذج قوالب الألومنيوم الأولية هي أجزاء ألومنيوم مبكرة تُستخدم للتحقق من تصميم المنتج، وسلوك المادة، وجدوى الصب، والتحكم في الأبعاد، وملاءمة التجميع، والأداء الوظيفي قبل الإنتاج الكامل. قد يتم إنتاجها من خلال النماذج الأولية السريعة، أو القوالب اللينة، أو قوالب التجربة، أو صب العينات، أو إنتاج التجربة بكميات منخفضة، أو التشغيل الآلي اللاحق باستخدام الحاسب الآلي، وإنهاء السطح اعتمادًا على مرحلة المشروع.

الهدف ليس فقط رؤية شكل القطعة. يستخدم المشترون نماذج قوالب الألومنيوم الأولية لفهم ما إذا كان يمكن تصنيع التصميم بشكل موثوق كعنصر ألومنيوم مصبوب. يتضمن ذلك فحص سمك الجدار، وزوايا السحب، والأضلاع، والنتوءات، ومخاطر الانكماش، ومواضع الثقوب، وسماح التشغيل الآلي، وأسطح الختم، ومناطق الطلاء، وواجهات التجميع.

بالنسبة للمشاريع في المراحل المبكرة، يمكن لـ خدمة النماذج الأولية السريعة المساعدة في إنشاء أجزاء اختبار قبل الانتهاء من تجهيز أدوات الإنتاج. بالنسبة للتحقق الأكثر ارتباطًا بالإنتاج، يساعد التحقق من صحة النموذج الأولي في تأكيد ما إذا كان جزء الألومنيوم جاهزًا للانتقال نحو الإنتاج بكميات صغيرة أو ضخمة. يمكن للمشترين أيضًا مراجعة خدمة النماذج الأولية السريعة لأجزاء صب المعادن الدقيقة عند تخطيط مشاريع صب الألومنيوم الأولية.

متى يحتاج المشترون إلى نماذج قوالب الألومنيوم الأولية؟

يحتاج المشترون إلى نماذج قوالب الألومنيوم الأولية عندما يجب اختبار تصميم جزء ألومنيوم جديد قبل استثمار إنتاجي أكبر. هذا شائع في تطوير المنتجات الجديدة، وموافقة عينات العملاء، وتقييم تجهيز القوالب، واختبار ما قبل الإنتاج، والمشاريع التي تستعد للانتقال من نماذج الحاسب الآلي الأولية إلى إنتاج قوالب الألومنيوم.

يكون التحقق من صحة النموذج الأولي مفيدًا بشكل خاص عندما تحتوي القطعة على علاقات تجميع غير مؤكدة، أو سمك جدار معقد، أو مواضع ثقوب مهمة، أو ميزات خيوط، أو أسطح ختم، أو أسطح تجميلية، أو متطلبات معالجة سطحية. إذا لم يتم تأكيد هذه المناطق قبل الإنتاج، يمكن للمشكلات اللاحقة زيادة تكلفة تجهيز القوالب، وتأخير التسليم، وخلق مخاطر جودة الدفعة.

غالبًا ما يستخدم المشترون التحقق من صحة النموذج الأولي أولاً، ثم ينتقلون إلى التصنيع بكميات صغيرة عندما يصبح التصميم أكثر استقرارًا. بمجرد تأكيد المادة، وتجهيز القوالب، ومناطق التشغيل الآلي بالحاسب الآلي، وإنهاء السطح، وطريقة الفحص، وأداء التجميع، يمكن للمشروع الانتقال نحو الإنتاج الضخم. إذا أظهرت نتائج النموذج الأولي الحاجة إلى تغييرات في القوالب، فإن دعم صنع القوالب والأدوات يصبح مهمًا قبل المزيد من الإنتاج.

نماذج قوالب الألومنيوم الأولية مقابل نماذج الألومنيوم بالحاسب الآلي

تخدم نماذج الألومنيوم بالحاسب الآلي ونماذج قوالب الألومنيوم الأولية أغراضًا مختلفة. التشغيل الآلي بالحاسب الآلي مفيد للعينات السريعة، والتحقق المبكر من الشكل، وفحوصات الدقة المحلية، والأجزاء ذات الكميات المنخفضة عندما لا يزال التصميم قيد التغيير. يمكنه إنتاج نماذج أولية دقيقة من الألومنيوم دون تجهيز أدوات الإنتاج.

ومع ذلك، لا تمثل نماذج الألومنيوم بالحاسب الآلي دائمًا سلوك الصب بالقوالب النهائي. قد لا تكشف عن مشكلات متعلقة بالصب مثل مشاكل سمك الجدار، والانكماش، ومخاطر المسامية، ومتطلبات السحب، وتأثيرات موقع البوابة، والاختلافات السطحية، أو كيفية تفاعل التشغيل الآلي اللاحق مع الفراغ المصبوب. تكون نماذج قوالب الألومنيوم الأولية أكثر فائدة عندما يحتاج المشتري إلى التحقق من القطعة بشكل أقرب إلى حالتها الإنتاجية النهائية.

يمكن لمقارنة التشغيل الآلي بالحاسب الآلي مقابل الصب مساعدة المشترين على تحديد طريقة النموذج الأولي المناسبة لمرحلة المشروع. في العديد من المشاريع، تعمل كلتا الطريقتين معًا: تساعد نماذج الحاسب الآلي الأولية في التحقق من التصميم المبكر، بينما تتحقق نماذج قوالب الألومنيوم الأولية من جدوى الإنتاج. بعد الصب، يمكن لـ التشغيل الآلي اللاحق إنهاء الثقوب الحرجة، والخيوط، وأسطح الختم، ونقاط مرجعية التجميع.

كيف تساعد النماذج الأولية في التحقق من تصميم صب قوالب الألومنيوم

تساعد نماذج قوالب الألومنيوم الأولية المشترين على تأكيد ما إذا كان تصميم القطعة مناسبًا للصب قبل بدء الإنتاج واسع النطاق. قد يبدو التصميم مقبولاً في CAD، ولكن اختبار النموذج الأولي المادي يمكن أن يكشف عن مشاكل تتعلق بسمك الجدار، وتخطيط الأضلاع، ومواضع الثقوب، وزوايا السحب، والانكماش، والتشوه، وإنهاء السطح، وسماح التشغيل الآلي، واستقرار التجميع.

يمكن لـ دعم التصميم المبكر و مراجعة الهندسة المساعدة في تحديد مخاطر القابلية للتصنيع قبل إنتاج النموذج الأولي. يمكن للمشترين أيضًا مراجعة التصميم المبتكر لأجزاء صب المعادن المخصصة و تصاميم المكونات المحسنة للقابلية للتصنيع والكفاءة عند إعداد مشاريع صب قوالب الألومنيوم.

يساعد اختبار النموذج الأولي المشترين على تقرير ما إذا كانت القطعة جاهزة للمرحلة التالية. إذا أكد النموذج الأولي أبعادًا مستقرة، وجودة سطح مقبولة، وملاءمة تجميع مناسبة، وأداء مادة مناسب، ومتطلبات تشغيل آلي لاحق واضحة باستخدام الحاسب الآلي، فيمكن للمشروع الانتقال بثقة أكبر نحو التصنيع بكميات صغيرة أو الإنتاج الضخم.

أي سبائك الألومنيوم مناسبة لصب القوالب الأولية؟

يجب أن تستخدم نماذج قوالب الألومنيوم الأولية سبيكة الإنتاج النهائية أو مادة قريبة من الأداء النهائي كلما أمكن ذلك. هذا مهم لأن سبائك الألومنيوم المختلفة تؤثر على القوة، والوزن، وسيولة التدفق، ومقاومة التآكل، والأداء الحراري، وتوافق المعالجة السطحية، وقابلية التشغيل الآلي، وتكلفة الإنتاج.

يمكن للمشترين مقارنة سبائك صب قوالب الألومنيوم قبل تأكيد مادة النموذج الأولي. يُستخدم A380 عادةً للأجزاء الهيكلية، والمنازل، والأقواس، وتطبيقات صب قوالب الألومنيوم العامة. يمكن اعتبار A356 للمشاريع التي تحتاج إلى متطلبات قوة أو أداء مختلفة. قد يكون A413 مفيدًا عندما تكون السيولة والهياكل المعقدة مهمة.

بالنسبة لاحتياجات صب القوالب عالي الضغط الشائعة، يمكن أيضًا مراجعة A383 أو ADC12. يمكن اعتبار A360 عندما تكون مقاومة التآكل واحتياجات التطبيق الهيكلي جزءًا من المشروع. يجب أن تتطابق السبيكة الصحيحة مع ظروف الاستخدام الحقيقية بدلاً من اختيارها فقط بناءً على التوفر أو السعر.

كيف يحسن التشغيل الآلي اللاحق باستخدام الحاسب الآلي نماذج قوالب الألومنيوم الأولية

لا يمكن للعديد من نماذج قوالب الألومنيوم الأولية الاعتماد على الصب وحده لتحقيق الدقة الوظيفية النهائية. حتى عندما يكون شكل الصب صحيحًا، قد تحتاج مناطق مثل ثقوب التثبيت، والثقوب ذات الخيوط، وثقوب التموضع، وأوجه الختم، وأسطح الحواف، ومناطق الاستواء، ونقاط مرجعية التجميع إلى تشغيل آلي لاحق باستخدام الحاسب الآلي.

يحسن التشغيل الآلي اللاحق باستخدام الحاسب الآلي دقة النموذج الأولي من خلال إنهاء الميزات التي تؤثر مباشرة على التجميع والوظيفة. فهو يساعد المشترين على تأكيد ما إذا كان سماح التشغيل الآلي، واستراتيجية التثبيت، وخطة النقاط المرجعية، وطريقة الفحص عملية قبل بدء الإنتاج بكميات صغيرة أو ضخمة.

يمكن للمشترين أيضًا مراجعة كيف يعزز التشغيل الآلي بالحاسب الآلي الدقة الأبعادية في أجزاء صب القوالب وكيف يضمن التشغيل الآلي اللاحق باستخدام الحاسب الآلي ملاءمة التجميع والموثوقية الوظيفية. بالنسبة للنماذج الأولية المخصصة التي تتطلب ثقوبًا دقيقة، أو خيوطًا، أو تجاويف، أو أوجه ختم، يجب تخطيط التشغيل الآلي بالحاسب الآلي في مرحلة النموذج الأولي بدلاً من إضافته فقط بعد ظهور مشكلات الإنتاج.

خيارات إنهاء السطح لنماذج قوالب الألومنيوم الأولية

يجب اختبار إنهاء السطح خلال مرحلة النموذج الأولي لأن الإنهاء يمكن أن يؤثر على المظهر، ومقاومة التآكل، والتزام الطلاء، واللون، والملمس، والسماح الأبعادي، والتكلفة النهائية. إذا لم يتم التحقق من المعالجة السطحية حتى الإنتاج الضخم، فقد يكتشف المشترون مشاكل تجميلية أو وظيفية متأخرًا جدًا.

يمكن لنماذج قوالب الألومنيوم الأولية استخدام خيارات إنهاء السطح والمعالجة اللاحقة مثل الأكسدة الكهربائية (Anodizing)، و الأكسدة الكهربائية بالقوس (Arc Anodizing)، و الطلاء، و الطلاء بالمسحوق، و الرمل بالرمال (Sand Blasting)، و الدحرجة (Tumbling). يعتمد الإنهاء المناسب على تطبيق المنتج، والمتطلب البصري، وبيئة التآكل، وظروف التآكل، والميزانية.

يمكن لدليل خيارات إنهاء السطح لصب قوالب الألومنيوم مساعدة المشترين على مقارنة تكلفة الإنهاء، والمظهر البصري، ومقاومة التآكل، وملاءمة العملية قبل توسيع نطاق الإنتاج.

من نماذج قوالب الألومنيوم الأولية إلى الإنتاج بكميات صغيرة والضخمة

مرحلة النموذج الأولي ليست الهدف النهائي. إنها نقطة قرار تساعد المشترين على تحديد ما إذا كانت القطعة جاهزة للتصنيع بكميات صغيرة أو الإنتاج الضخم. يجب أن يؤكد نموذج قوالب الألومنيوم الأولي الناجح استقرار التصميم، واختيار المواد، ومناطق التشغيل الآلي اللاحق باستخدام الحاسب الآلي، ومتطلبات إنهاء السطح، ومعايير الفحص، وملاءمة التجميع، وقدرة المورد على التسليم.

عند الموافقة على النموذج الأولي ولكن لا يزال الطلب قيد الاختبار، يمكن لـ التصنيع بكميات صغيرة مساعدة المشترين على التحقق من تناسق الدفعة، وتعليقات العملاء، وأداء التجميع، واستجابة المورد. مدونة التصنيع الفعال بكميات صغيرة لحلول الصب المخصصة مفيدة لهذه المرحلة.

عندما يتم تجميد التصميم، ويكون الطلب مستقرًا، ومتطلبات الفحص واضحة، وظروف الإنتاج معتمدة، يمكن للمشروع الانتقال إلى الإنتاج الضخم. يمكن للمشترين مراجعة الإنتاج الضخم فعال التكلفة للأجزاء المخصصة في صب قوالب المعادن عند تخطيط مرحلة توسيع نطاق الإنتاج.

كيفية اختيار مورد لنماذج قوالب الألومنيوم الأولية

لا ينبغي أن يعتمد اختيار مورد لنماذج قوالب الألومنيوم الأولية على سعر النموذج الأولي فقط. يجب على المشترين التحقق مما إذا كان المورد يمكنه دعم مراجعة التصميم، وصب قوالب الألومنيوم، والنماذج الأولية السريعة، وصنع القوالب والأدوات، والتشغيل الآلي اللاحق باستخدام الحاسب الآلي، وإنهاء السطح، والفحص، والتصنيع بكميات صغيرة، والانتقال إلى الإنتاج الضخم.

يجب أن يوفر المورد المؤهل ملاحظات DFM (تصميم من أجل التصنيع) قبل الإنتاج. هذا يساعد في تحديد مشاكل سمك الجدار، ومشاكل زاوية السحب، ومخاطر خط الفصل، ومخاطر الانكماش، وسماح التشغيل الآلي، ومخاوف إنهاء السطح، وتعقيد تجهيز القوالب. يجب على المورد أيضًا مساعدة المشترين على تحديد ما إذا كان يجب صنع النموذج الأولي عن طريق التشغيل الآلي بالحاسب الآلي، أو النماذج الأولية السريعة، أو قوالب التجربة، أو صب قوالب الألومنيوم، أو عملية مشتركة.

بالنسبة للمشاريع الموجهة للإنتاج، يجب على المشترين تأكيد ما إذا كان المورد يمكنه دعم صنع القوالب والأدوات، و التشغيل الآلي اللاحق باستخدام الحاسب الآلي، و إنهاء السطح والمعالجة اللاحقة، وتنسيق المشروع الكامل. يمكن لمورد يتمتع بقدرة على خدمة التصنيع الشاملة تقليل فجوات التواصل بين التصميم، والصب، والتشغيل الآلي، والإنهاء، والفحص، وتوسيع نطاق الإنتاج.

تدعم Neway مشاريع نماذج قوالب الألومنيوم الأولية التي تتطلب صب قوالب الألومنيوم، والنماذج الأولية السريعة، والتحقق من صحة النموذج الأولي، وصنع القوالب والأدوات، والتشغيل الآلي اللاحق باستخدام الحاسب الآلي، وإنهاء السطح، والفحص، والتصنيع بكميات صغيرة، والانتقال إلى الإنتاج الضخم. بالنسبة للمشترين الذين يشترون أجزاء قوالب ألومنيوم مخصصة، يمكن لمورد متكامل المساعدة في تقليل مخاطر النموذج الأولي وإعداد المشروع للإنتاج المستقر.

الأسئلة الشائعة

1. ما هي استخدامات نماذج قوالب الألومنيوم الأولية؟

2. هل يمكن لنماذج قوالب الألومنيوم الأولية استخدام سبيكة الإنتاج النهائية؟

3. كيف تقلل نماذج قوالب الألومنيوم الأولية من مخاطر الإنتاج الضخم؟

4. هل تحتاج نماذج قوالب الألومنيوم الأولية إلى تشغيل آلي بالحاسب الآلي وإنهاء سطح؟

5. متى يجب الانتقال بنماذج قوالب الألومنيوم الأولية إلى الإنتاج بكميات صغيرة؟
