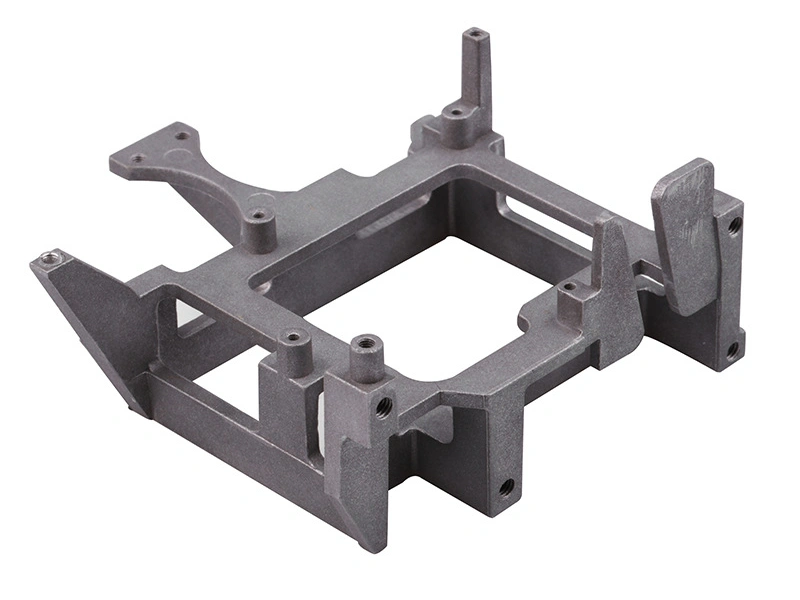

كيف يساعد صب النماذج الأولية في التحقق من صحة الأجزاء المعدنية المخصصة قبل الإنتاج
كيف يساعد صب النماذج الأولية في التحقق من صحة الأجزاء المعدنية المخصصة قبل الإنتاج
يساعد صب النماذج الأولية المشترين على التحقق من صحة الأجزاء المعدنية المخصصة قبل الالتزام بأدوات الإنتاج، أو التصنيع منخفض الحجم، أو الإنتاج الضخم. بالنسبة للعديد من مشاريع الصب المعدني، فإن التحدي الأول لا يقتصر فقط على صنع عينة. بل يتمثل التحدي الحقيقي في تأكيد ما إذا كان التصميم، والمادة، والهندسة، ومناطق التشغيل الآلي، والتشطيب السطحي، ووظيفة التجميع، ومسار الإنتاج يمكن أن تدعم المنتج النهائي.
عندما يستخدم المشترون صب النماذج الأولية، يمكنهم اختبار القرارات المهمة قبل الاستثمار في الأدوات الرسمية أو دفعات الإنتاج الكبيرة. هذا مفيد بشكل خاص للأجزاء المعدنية المخصصة من الألومنيوم، والزنك، والنحاس، والمواد المتعددة حيث يجب تأكيد الوظيفة، والمظهر، وجدوى التصنيع في وقت مبكر.
تشرح هذه المقالة كيف يدعم صب النماذج الأولية التحقق من المادة، ومراجعة قابلية التصنيع (DFM)، وقرارات الأدوات، والتشغيل الآلي اللاحق باستخدام CNC، والتشطيب السطحي، والفحص، والانتقال إلى الإنتاج منخفض الحجم، وتخطيط الإنتاج الضخم النهائي للأجزاء المعدنية المخصصة.
لماذا يستخدم المشترون صب النماذج الأولية قبل الإنتاج
عادةً ما يبحث المشترون عن صب النماذج الأولية عندما لم يدخل الجزء المعدني المخصص مرحلة الإنتاج بالكامل. قد لا تزال الرسمة بحاجة إلى التحقق، أو قد لا تكون المادة نهائية، أو قد تحتاج علاقة التجميع إلى اختبار، أو قد لا يرغب المشتري في الاستثمار مباشرة في أدوات إنتاج باهظة الثمن دون تأكيد التصميم أولاً.
لا تكمن قيمة صب النماذج الأولية مجرد في "صنع عينة". بل تكمن قيمتها في العثور على المشكلات قبل أن تتحول إلى مشكلات إنتاج مكلفة. يمكن للنموذج الأولي الكشف عما إذا كانت هندسة الجزء مناسبة للصب، وما إذا كانت المادة المختارة تناسب التطبيق، وما إذا كان هناك حاجة إلى تشغيل آلي، وما إذا كان يمكن للجزء الانتقال بأمان نحو الإنتاج منخفض الحجم أو الإنتاج الضخم.
حالة المشتري | لماذا يساعد صب النماذج الأولية |
|---|---|
الرسمة غير مثبتة بالكامل | يساعد صب النماذج الأولية في التحقق من الهيكل، وسمك الجدار، والثقوب، والنتوءات، وأسطح التجميع قبل أدوات الإنتاج. |
المادة غير مؤكدة | يمكن للمشترين مقارنة الألومنيوم، والزنك، والنحاس، أو مواد صب أخرى بناءً على سلوك الجزء الفعلي. |
الوظيفة تحتاج إلى اختبار فعلي | يمكن تجميع أجزاء النموذج الأولي، وتحميلها، وتحريكها، وتثبيتها، أو اختبارها في بيئة التطبيق. |
يجب تأكيد التشطيب السطحي | يمكن فحص الطلاء، والطلاء بالمسحوق، والأنودة، والكشط الرملي، والتدوير، أو العمليات اللاحقة الأخرى قبل الإنتاج. |
أدوات الإنتاج مكلفة | يساعد صب النماذج الأولية في تقليل مخاطر فتح أداة خاطئة أو تثبيت تصميم غير مستقر. |
الإنتاج الضخم المستقبلي مخطط له | يمكن لبيانات النموذج الأولي دعم الأدوات، والفحص، والتشطيب، والتغليف، ومعايير الإنتاج لاحقًا. |
بالنسبة للمشترين، يجب التعامل مع صب النماذج الأولية كخطوة لاتخاذ القرار قبل الأدوات الرسمية وإصدار الإنتاج.
ماذا يمكن لصب النماذج الأولية التحقق منه؟
يمكن لصب النماذج الأولية التحقق من أكثر من مجرد الشكل. يمكن للنموذج الأولي المخطط جيدًا مساعدة المشترين في اختبار هندسة الجزء، واتجاه المادة، والملاءمة الوظيفية، ومتطلبات السطح، واحتياجات التشغيل الآلي، ومسار الإنتاج المستقبلي.
منطقة التحقق | ما يمكن لصب النماذج الأولية تأكيده | قيمة للمشتري |
|---|---|---|
هندسة الجزء | ما إذا كان سمك الجدار، والثقوب، والأضلاع، والنتوءات، وأسطح التثبيت، ومناطق التجميع معقولة. | يقلل من تغييرات الرسومات بعد بدء الأدوات. |
اختيار المادة | ما إذا كان الألومنيوم، أو الزنك، أو النحاس، أو مادة صب أخرى تناسب التطبيق. | يساعد في تجنب اختيار المادة الخاطئة قبل الإنتاج. |
الملاءمة الوظيفية | ما إذا كان التجميع، والموضع، والتثبيت، والحركة، والإغلاق، أو مناطق التلامس تعمل بشكل صحيح. | يقلل من مخاطر الفشل الوظيفي في الإنتاج اللاحق. |
متطلبات السطح | ما إذا كان الطلاء، أو الطلاء بالمسحوق، أو الأنودة، أو المعالجة اللاحقة، أو الأسطح المرئية ممكنة. | يؤكد معيار المظهر قبل الإنتاج بالجملة. |
حاجة التشغيل الآلي | أي المناطق تتطلب تشغيل آلي باستخدام CNC، أو تشغيل آلي لاحق، أو خراطة، أو حفر، أو تحكم في النقاط المرجعية. | يتحكم في دقة الجزء النهائي ويتجنب التشغيل الآلي غير الضروري. |
مسار الإنتاج | ما إذا كان يجب انتقال الجزء إلى الأدوات، أو التصنيع منخفض الحجم، أو الإنتاج الضخم. | يوضح استراتيجية التصنيع التالية. |
يكون صب النماذج الأولية ذا قيمة قصوى عندما يستخدم المشتري العينة، ونتائج الفحص، وملاحظات الهندسة معًا. لا يجب أن يكون المخرج مجرد جزء مادي. بل يجب أن يتضمن أيضًا دروسًا للأدوات، والتشغيل الآلي، والتشطيب، والفحص، وتخطيط الإنتاج.
صب النماذج الأولية مقابل التشغيل الآلي CNC، والطباعة ثلاثية الأبعاد، والصب الرملي
يقارن المشترون غالبًا بين صب النماذج الأولية والتشغيل الآلي CNC، والطباعة ثلاثية الأبعاد، والصب الرملي، وصب اليوريثان. تعتمد أفضل طريقة للنموذج الأولي على ما يحتاج المشتري إلى التحقق منه. إذا كان الهدف هو فقط التحقق من الشكل الخارجي، فقد يكون الطباعة ثلاثية الأبعاد أو التشغيل الآلي CNC كافيين. إذا كان الهدف هو التحقق من سلوك الصب المعدني المستقبلي، فيمكن لصب النماذج الأولية توفير معلومات أكثر فائدة تتعلق بالإنتاج.
طريقة النموذج الأولي | أفضل لـ | القيود |
|---|---|---|
صب النماذج الأولية | الأجزاء المعدنية التي تحتاج إلى التحقق من المادة، وهيكل الصب، والتشغيل الآلي، والتشطيب، وجدوى الإنتاج. | قد يتطلب تخطيط عمليات أكثر من نماذج المظهر البسيطة. |
عينات معدنية صلبة عالية الدقة، ونماذج أولية وظيفية، والتحقق من ميزات التشغيل الآلي. | لا يمثل بالكامل هيكل الصب، أو عيوب الصب، أو سلوك الأدوات المستقبلية. | |
التحقق السريع من الشكل، وفحوصات الملاءمة، ومراجعة التصميم المبكرة. | خصائص المادة، وجودة السطح، وتمثيل عملية الإنتاج الضخم محدودة. | |
أجزاء نموذجية معدنية أكبر أو مصبوبات معدنية منخفضة الحجم. | الدقة الأبعادية والتشطيب السطحي عادة ما يكونان أقل من مسارات الصب بالقوالب. | |
نماذج أولية تشبه البلاستيك وعينات عرض المنتج المبكرة. | غير مناسب للتحقق من أداء مادة الصب المعدني. |
إذا كان المشترون يحتاجون فقط إلى تأكيد المظهر، فقد يكون التشغيل الآلي CNC أو الطباعة ثلاثية الأبعاد عمليًا. إذا كانوا بحاجة إلى التحقق من إنتاج الصب المعدني المستقبلي، وسلوك المادة، والتشغيل الآلي اللاحق، والتشطيب السطحي، وقرارات الأدوات، فإن صب النماذج الأولية أكثر ملاءمة.
متى يجب على المشترين اختيار صب النماذج الأولية؟
يكون صب النماذج الأولية مفيدًا عندما يحتاج المشتري إلى دليل مادي قبل الانتقال إلى أدوات الإنتاج أو الطلبات الأكبر. إنه مفيد بشكل خاص للأجزاء المعدنية المخصصة الجديدة، ومشاريع الأدوات باهظة الثمن، والهندسات المعقدة، والأجزاء المعدنية الوظيفية، والأجزاء الحرجة من حيث المظهر، والمواد غير المؤكدة، وبرامج الإنتاج الضخم المستقبلية.
حالة المشروع | لماذا يساعد صب النماذج الأولية |
|---|---|
جزء معدني مخصص جديد | يتحقق من الرسمة، والمادة، والهندسة، وجدوى التصنيع. |
أدوات إنتاج باهظة الثمن | يقلل المخاطر قبل فتح أدوات الصب الرسمية. |
هندسة معقدة | يتحقق من الجدران الرقيقة، والثقوب، والأضلاع، والنتوءات، وأوجه التثبيت، وميزات التجميع. |
جزء معدني وظيفي | يختبر اتجاه القوة، والتثبيت، والحركة، والملاءمة، والإغلاق، أو أداء التطبيق. |
جزء حرج من حيث المظهر | يتحقق من الأسطح التجميلية، والعلامات المرئية، والملمس، والطلاء، وحماية التغليف. |
عدم اليقين بشأن المادة | يقارن اتجاهات مواد الألومنيوم، أو الزنك، أو النحاس، أو مواد صب أخرى قبل الإنتاج. |
الإنتاج الضخم المستقبلي | ينشئ بيانات تحقق للأدوات، والفحص، والتشطيب، والتغليف، ومعايير العملية. |
يعد صب النماذج الأولية ذا قيمة خاصة عندما يريد المشترون تقليل عدم اليقين قبل الانتقال إلى التصنيع منخفض الحجم أو الإنتاج الضخم.
اختيار المادة في صب النماذج الأولية
يجب ربط اختيار المادة أثناء صب النماذج الأولية بمسار الإنتاج النهائي. لا ينبغي للمشترين اختيار مادة نموذج أولي فقط لأنها سريعة أو مريحة إذا كان المنتج النهائي سيستخدم معدنًا مختلفًا. يكون النموذج الأولي أكثر قيمة عندما يعكس اتجاه المادة تطبيق الإنتاج المقصود.
اتجاه مادة النموذج الأولي | غرض التحقق المناسب | اتجاه الإنتاج ذي الصلة |
|---|---|---|
الهياكل خفيفة الوزن، والأغلفة، والأجزاء المتعلقة بالحرارة، والدعامات، والإطارات. | صب الألومنيوم بالقوالب | |
الأجزاء الصغيرة المعقدة، والأجزاء الزخرفية، والأجهزة، والمقابض، والميزات التفصيلية. | صب الزنك بالقوالب | |
الأجزاء الموصلة، والأجزاء الحرارية، والمحطات الطرفية، والموصلات، والأجزاء المتعلقة بالتآكل. | صب النحاس بالقوالب | |
صب نماذج أولية متعددة المواد | عائلات المنتجات التي تحتوي على عدة أجزاء معدنية تتطلب مواد مختلفة. | |
نموذج أولي مشغل plus مراجعة الصب | المشاريع التي تحتاج إلى مناطق وظيفية عالية الدقة والتحقق المستقبلي من هيكل الصب. | CNC والصب المعدني |
يمكن للمشترين استخدام اختيار مادة صب النماذج الأولية لمقارنة الألومنيوم، والزنك، والنحاس، ومواد الصب ذات الصلة قبل اختيار مسار الإنتاج الرسمي.
مراجعة التصميم وقابلية التصنيع (DFM) قبل صب النماذج الأولية
يصبح صب النماذج الأولية أكثر فائدة عندما يبدأ بمراجعة مناسبة لقابلية التصنيع (DFM). إذا كان النموذج الأولي ينسخ فقط تصميمًا غير مراجع، فقد يتحقق من هندسة خاطئة ويفشل في تقديم ملاحظات إنتاج مفيدة. قبل صب النماذج الأولية، يجب على المورد مراجعة النموذج ثلاثي الأبعاد، والرسمة ثنائية الأبعاد، وسمك الجدار، وزاوية السحب، ونصف القطر، والأضلاع، والنتوءات، والثقوب، ومخاطر خط الفصل، وسماح التشغيل الآلي، وجدوى التشطيب السطحي، وواجهة التجميع، وتوقع حجم الإنتاج.
عنصر مراجعة DFM | قيمة صب النماذج الأولية |
|---|---|
سمك الجدار | يكتشف الانكماش، والمسامية، والتشوه، وعدم اكتمال الملء، ومخاطر الأقسام السميكة المحلية قبل الأدوات. |
زاوية السحب | يساعد في الحكم على ما إذا كان التصميم سيكون مناسبًا لأدوات الإنتاج المستقبلية. |
النتوءات والأضلاع | يتحقق من القوة، والدعم، وتدفق المادة، واستقرار التشكيل. |
سماح التشغيل الآلي | يؤكد ما إذا كان هناك ما يكفي من المواد المحجوزة للتشغيل الآلي CNC والتشغيل الآلي اللاحق. |
السطح التجميلي | يحدد الأسطح المرئية والصراعات المحتملة مع خطوط الفصل، والبوابات، أو علامات القاذف. |
واجهة التجميع | يتحقق من أسطح التزاوج، والثقوب، والخيوط، والمحاذاة، والحركة، واحتياجات الاختبار الوظيفي. |
يمكن للمشترين استخدام مراجعة التصميم لصب النماذج الأولية و الدعم الهندسي لصب النماذج الأولية لجعل مرحلة النموذج الأولي أكثر معنى للإنتاج اللاحق.
كيف يدعم صب النماذج الأولية قرارات الأدوات
يمكن لصب النماذج الأولية مساعدة المشترين في تحديد ما إذا كان الجزء جاهزًا للأدوات الرسمية. يمكنه أيضًا الكشف عما إذا كان يجب تعديل الرسمة، وما إذا كانت أداة التجويف الواحد أو متعدد التجاويف مناسبة، وأي الأسطح تحتاج إلى اهتمام خاص، وأي المناطق تتطلب تشغيلًا آليًا لاحقًا.
هذه واحدة من أهم فوائد صب النماذج الأولية. فهي تساعد المشترين على تجنب فتح أدوات الإنتاج قبل التحقق من صحة الجزء.
قرار الأدوات | مدخلات صب النماذج الأولية |
|---|---|
ما إذا كان سيتم فتح الأدوات | عينات النموذج الأولي تتحقق من الهيكل، والوظيفة، واتجاه المادة، وجدوى التصنيع الأساسية. |
نوع الأدوات | الكمية، والتعقيد، ونتائج النموذج الأولي تساعد في تحديد أدوات التجويف الواحد أو متعدد التجاويف. |
تخطيط خط الفصل | مظهر النموذج الأولي والأسطح الوظيفية تساعد في توجيه قرارات خط الفصل. |
استراتيجية البوابة والتهوية | عيوب النموذج الأولي، والهندسة، ومخاطر الملء تساعد في توجيه تصميم قالب الإنتاج. |
سماح التشغيل الآلي | نتائج التشغيل الآلي للنموذج الأولي تساعد في تأكيد سماح المخزون وتخطيط النقاط المرجعية. |
مراجعة الأدوات | نتائج اختبار النموذج الأولي يمكن أن تدعم تغييرات الرسمة قبل الأدوات الرسمية. |
بعد التحقق من صحة النموذج الأولي، يمكن للمشترين الانتقال إلى أدوات الصب بعد التحقق من صحة النموذج الأولي. لتخطيط الإنتاج، يمكن أيضًا مراجعة مواد الأدوات لإنتاج الصب بناءً على الكمية المتوقعة، والمادة، ومتطلبات عمر القالب.
التشغيل الآلي اللاحق والتشطيب السطحي لأجزاء صب النماذج الأولية
إذا كان المنتج النهائي يحتاج إلى أجزاء معدنية منتهية، فلا ينبغي لصب النماذج الأولية التوقف عند الفراغات المصبوبة الخام. يجب على المشترين أيضًا التحقق من التشغيل الآلي CNC، والتشغيل الآلي اللاحق، وإزالة الحواف، والتشطيب السطحي، وسمك الطلاء، والمظهر، وملاءمة التجميع حيثما أمكن.
هذا يساعد المشتري على فهم ما إذا كان جزء الإنتاج النهائي يمكنه تلبية متطلبات الوظيفة، والمظهر، والتسليم بعد إكمال جميع العمليات الثانوية.
خطوة تشطيب النموذج الأولي | ما يتحقق منه |
|---|---|
الأبعاد الوظيفية، ومواضع الثقوب، وأوجه التثبيت، والنقاط المرجعية، وأسطح التجميع. | |
سماح التشغيل الآلي، وأوجه الإغلاق، والثقوب الدقيقة، وميزات الخيوط، ومناطق الملاءمة. | |
تأثير إزالة الحواف، وجودة الحافة، والشعور باللمس، وحماية الميزات الصغيرة. | |
اللون، والالتصاق، والجودة البصرية، والتغطية، وتحضير السطح. | |
سمك الطلاء، وتغطية السطح، والمتانة، وتأثير التجميع. | |
الأنودة | مظهر نموذج الألومنيوم الأولي، وجدوى الحماية، وتوافق السطح. |
خشونة السطح، والملمس، وتحضير الطلاء، والاتساق البصري. | |
التجميع الوظيفي | الملاءمة الحقيقية، والحركة، والتثبيت، الخلوص، وسلوك استخدام المنتج. |
تساعد خطة المعالجة اللاحقة لأجزاء صب النماذج الأولية الكاملة المشترين على التحقق من متطلبات الجزء المنتهي قبل الموافقة على الإنتاج.
الفحص والاختبار لعينات صب النماذج الأولية
يجب فحص واختبار عينات صب النماذج الأولية وفقًا لهدف الإنتاج المستقبلي. قد يفشل النموذج الأولي الذي يبدو مقبولاً فقط إذا كان يحتوي على أبعاد ضعيفة، أو عيوب داخلية، أو مادة غير مناسبة، أو مشاكل في الطلاء، أو أداء تجميع ضعيف.
يمكن أن يشمل الفحص والاختبار التحقق من المادة، والفحص الأبعادي، وفحص CMM، وفحص الأشعة السينية، والفحص السطحي، وفحص الطلاء، وفحص مقياس الخيوط، واختبار التجميع، والاختبار الوظيفي.
اختبار النموذج الأولي | ما يؤكده | لماذا يهم |
|---|---|---|
الفحص الأبعادي | الأبعاد الأساسية والأبعاد الرئيسية. | يساعد في الحكم على ما إذا كانت الرسمة وعملية النموذج الأولي مجدية. |
موضع الثقب، والاستواء، وتحمل الموضع، والنقاط المرجعية، والميزات المشغلة. | يدعم دقة التجميع والتحقق الأبعادي. | |
المسامية الداخلية، والعيوب المخفية، وسلامة الصب. | يساعد في الحكم على مخاطر موثوقية الهيكل قبل الإنتاج. | |
الفحص السطحي | الأسطح المرئية، وعلامات الصب، والعيوب، والخدوش، وجودة تحضير السطح. | يساعد في الحكم على ما إذا كانت متطلبات المعالجة اللاحقة والتجميلية واقعية. |
فحص الطلاء | سمك الطلاء، والالتصاق، واللون، واللمعان، وجودة التغطية. | يتحقق من خطة المعالجة السطحية قبل الإنتاج بالجملة. |
الاختبار الوظيفي | ملاءمة التجميع، والتثبيت، والحركة، والإغلاق، أو أداء التطبيق. | يساعد في تحديد ما إذا كان يمكن نقل الجزء إلى مرحلة الإنتاج التالية. |
يجب أن تتضمن نتيجة صب النماذج الأولية العينات، ونتائج الفحص، وسجلات المشكلات، وتوصيات الخطوة التالية. هذه المخرجات أكثر فائدة من العينة وحدها لأنها يمكن أن توجه قرارات الأدوات، والتشغيل الآلي، والتشطيب، والإنتاج.
كيف يؤدي صب النماذج الأولية إلى التصنيع منخفض الحجم
بعد أن يتحقق صب النماذج الأولية من التصميم الرئيسي، تكون الخطوة التالية غالبًا هي الإنتاج التجريبي منخفض الحجم. يمكن لنموذج أولي واحد تأكيد الاتجاه، ولكن دفعة صغيرة يمكنها إظهار استقرار العملية، وتكرار التشغيل الآلي، واتساق التشطيب السطحي، ومعايير الفحص، ومتطلبات التغليف بشكل أفضل.
إذا لم يكن النموذج الأولي مستقرًا، فلا ينبغي للمشترين الانتقال مباشرة إلى الإنتاج الضخم. يجب أن تحدد مرحلة النموذج الأولي المشكلات أولاً، ويجب أن يؤكد التصنيع منخفض الحجم ما إذا كانت العملية يمكن أن تتكرر.
المرحلة | الغرض الرئيسي | قرار المشتري |
|---|---|---|
صب النماذج الأولية | التحقق من الهيكل، والمادة، والوظيفة، واحتياجات التشغيل الآلي، وجدوى السطح. | تقرر ما إذا كان يجب تعديل الرسمة أو الاستمرار إلى المرحلة التالية. |
فحص النموذج الأولي | تأكيد الأبعاد، والمظهر، والعيوب الداخلية، والنتائج الوظيفية. | تقرر ما إذا كان يجب ضبط المادة، أو العملية، أو التشغيل الآلي، أو التشطيب. |
التحقق من استقرار الدفعات الصغيرة، ومعايير الفحص، ودفعات التشطيب، والتغليف. | تقرر ما إذا كانت العملية جاهزة لإصدار الإنتاج. | |
مراجعة الإنتاج | بناء سجلات الفحص، والتشطيب، والتغليف، والجودة للإنتاج المتكرر. | تقرر ما إذا كان سيتم الموافقة على الإنتاج الضخم. |
تساعد بيانات التجربة منخفضة الحجم المشترين على الانتقال من التحقق من صحة النموذج الأولي إلى الإنتاج المتحكم فيه. إنها تقلل من مخاطر التوسع بسرعة كبيرة من عينة واحدة إلى الإنتاج الكامل.
كيف تنتقل بيانات صب النماذج الأولية إلى الإنتاج الضخم
القيمة الحقيقية لصب النماذج الأولية ليست فقط العينة. بل هي البيانات والقرارات التي يمكن نقلها إلى الإنتاج النهائي. يجب أن تصبح نتائج النموذج الأولي أساسًا للعينات المعتمدة، ونقاط الفحص، وملاحظات الأدوات، وسماح التشغيل الآلي، وسجلات المواد، وعينات التشطيب، ومعايير الاختبار الوظيفي، وملاحظات التغليف، وسجلات المراجعة.
بيانات النموذج الأولي | كيف تدعم الإنتاج |
|---|---|
العينة المعتمدة | تعمل كمرجع للمظهر، والوظيفة، وحالة السطح، وحالة التسليم. |
تقرير الأبعاد | يصبح أساسًا لنقاط فحص الإنتاج الضخم ومعايير أخذ العينات. |
ملاحظات DFM | توجه تحسين الرسمة، وتصميم الأدوات، وتخطيط البوابة، والتهوية، وجدوى الإنتاج. |
نتيجة التشغيل الآلي | تؤكد سماح التشغيل الآلي، واستراتيجية النقاط المرجعية، وعملية CNC، واحتياجات التشغيل الآلي اللاحق. |
عينة التشطيب | تحدد اللون، والملمس، والطلاء، واللمعان، وتحضير السطح، ومعيار القبول البصري. |
الاختبار الوظيفي | يؤكد التجميع، والحركة، والتثبيت، والإغلاق، أو أداء التطبيق. |
ملاحظات التغليف | تساعد في حماية الأجزاء المنتهية أثناء الشحن والتعامل مع خط الإنتاج. |
سجل المراجعة | يمنع الالتباس بين إصدار النموذج الأولي، وإصدار الأدوات، وإصدار الإنتاج. |
للإنتاج النهائي، يمكن للمشترين ربط سجلات النموذج الأولي بـ مراقبة الجودة من النموذج الأولي إلى الإنتاج الضخم. هذا يساعد في الحفاظ على اتساق المعايير المعتمدة عند دخول المشروع في الإنتاج المتكرر.
كيف تختار شريكًا لصب النماذج الأولية
لا ينبغي للمشترين اختيار شريك لصب النماذج الأولية فقط لأنه يمكنه صنع عينة بسرعة. الشريك الأفضل يجب أن يساعد في تحويل نتائج النموذج الأولي إلى خطة جاهزة للإنتاج. هذا يعني أن المورد يجب أن يفهم المراجعة الهندسية، واختيار المادة، ودعم النموذج الأولي، وجدوى الصب، والتشغيل الآلي CNC، والتشغيل الآلي اللاحق، والتشطيب السطحي، والفحص، والاختبار، والتصنيع منخفض الحجم، والانتقال إلى الإنتاج الضخم، وإدارة المشروع الشاملة.
قدرة الشريك | لماذا يهم |
|---|---|
المراجعة الهندسية | يساعد في تحديد مخاطر التصميم، والمادة، والأدوات، والتشغيل الآلي، والتشطيب، والتجميع قبل إنتاج النموذج الأولي. |
اختيار المادة | يساعد في اختيار الألومنيوم، أو الزنك، أو النحاس، أو مواد صب أخرى بناءً على التطبيق النهائي. |
دعم النموذج الأولي | يساعد في إنتاج عينات مفيدة لقرارات التصنيع الحقيقية. |
قدرة الصب المعدني | يربط نتائج النموذج الأولي بمتطلبات إنتاج الصب المستقبلية. |
CNC والتشغيل الآلي اللاحق | يتحقق من الأبعاد الوظيفية، والثقوب، والخيوط، والنقاط المرجعية، ودقة الجزء المنتهي. |
التشطيب السطحي | يؤكد المظهر، والطلاء، والملمس، وحماية التآكل، وجدوى الجزء المنتهي. |
الفحص والاختبار | يحول نتائج النموذج الأولي إلى بيانات قابلة للقياس لقرارات الإنتاج. |
دعم الإنتاج منخفض الحجم والضخم | يساعد في نقل نتائج النموذج الأولي إلى معايير الإنتاج التجريبي والإنتاج النهائي. |
إذا احتاج المشترون إلى صب نماذج أولية لأجزاء معدنية مخصصة، يمكن لـ Neway دعم المشروع من النماذج الأولية السريعة للأجزاء المعدنية و دعم النماذج الأولية لصب النماذج الأولية إلى دعم شامل لصب النماذج الأولية، و اختبار التجميع لأجزاء صب النماذج الأولية، والتصنيع منخفض الحجم، والانتقال إلى الإنتاج الضخم.
الملخص
يساعد صب النماذج الأولية المشترين على التحقق من صحة الأجزاء المعدنية المخصصة قبل أدوات الإنتاج، والتصنيع منخفض الحجم، والإنتاج الضخم. يمكنه تأكيد اتجاه المادة، وهندسة الجزء، والملاءمة الوظيفية، وجدوى التشطيب السطحي، واحتياجات التشغيل الآلي، وطرق الفحص، وقرارات مسار الإنتاج.
بالنسبة للمشترين، فإن القيمة الرئيسية لصب النماذج الأولية هي تقليل المخاطر. يمكن للنموذج الأولي المخطط جيدًا الكشف عن مشاكل التصميم، وعدم تطابق المادة، واحتياجات التشغيل الآلي، ومشاكل التشطيب السطحي، ومخاطر التجميع، ومخاوف الأدوات قبل أن تتحول إلى تغييرات إنتاج مكلفة.
منطقة تخطيط صب النماذج الأولية | سؤال المشتري الرئيسي | الإجراء الموصى به |
|---|---|---|
غرض التحقق | ماذا يجب أن يثبت النموذج الأولي قبل الإنتاج؟ | حدد ما إذا كان التركيز على الهندسة، أو المادة، أو الوظيفة، أو التشطيب السطحي، أو التشغيل الآلي، أو التجميع، أو مسار الإنتاج. |
طريقة النموذج الأولي | هل صب النماذج الأولية أفضل من التشغيل الآلي CNC، أو الطباعة ثلاثية الأبعاد، أو الصب الرملي؟ | اختر طريقة النموذج الأولي بناءً على ما إذا كان المشروع يحتاج إلى التحقق من المادة والإنتاج المرتبطين بالصب. |
اختيار المادة | أي مادة يجب أن يمثلها النموذج الأولي؟ | قارن بين الألومنيوم، والزنك، والنحاس، ومواد الصب ذات الصلة بناءً على متطلبات المنتج النهائي. |
مراجعة DFM | هل يمكن للنموذج الأولي دعم قرارات الأدوات والإنتاج المستقبلية؟ | راجع سمك الجدار، والسحب، والنتوءات، والأضلاع، وسماح التشغيل الآلي، والأسطح التجميلية، وواجهات التجميع قبل أخذ العينات. |
قرار الأدوات | هل الجزء جاهز للأدوات الرسمية؟ | استخدم نتائج النموذج الأولي لتحديد نوع الأدوات، وتخطيط خط الفصل، واستراتيجية البوابة والتهوية، وسماح التشغيل الآلي، واحتياجات المراجعة. |
التشغيل الآلي اللاحق والتشطيب | هل يمثل النموذج الأولي الجزء المنتهي النهائي؟ | تحقق من التشغيل الآلي CNC، والتشغيل الآلي اللاحق، والتدوير، والطلاء، والطلاء بالمسحوق، والأنودة، والكشط الرملي، واختبار التجميع عند الحاجة. |
الفحص ونقل الإنتاج | كيف ستصبح نتائج النموذج الأولي معايير إنتاج؟ | استخدم تقارير الأبعاد، وفحص CMM، وفحص الأشعة السينية، وعينات التشطيب، والاختبارات الوظيفية، وملاحظات التغليف، وسجلات المراجعة لتوجيه الإنتاج منخفض الحجم والإنتاج الضخم. |
