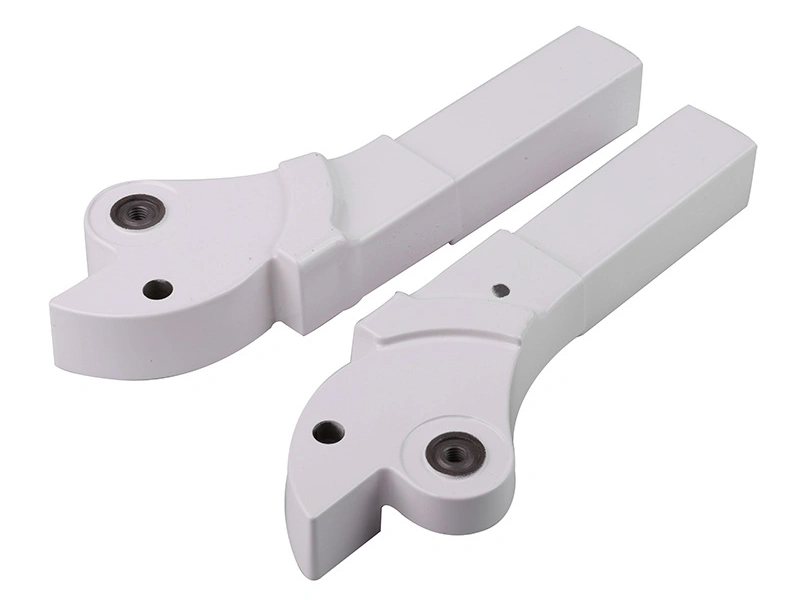

Wie können kundenspezifische Druckgussteile für eine zuverlässige Fertigung konstruiert werden?
Wie können kundenspezifische Druckgussteile für eine zuverlässige Fertigung konstruiert werden?
Kundenspezifische Druckgussteile können durch die Kontrolle von Wandstärken, Entformungswinkeln, Rippen, Naben, Verrundungen, Trennlinien, Anschnittpositionen, Bearbeitungszugaben, Oberflächenfinish-Bereichen und Montageschnittstellen vor Beginn des Werkzeugbaus für eine zuverlässige Fertigung konstruiert werden. Eine gute Konstruktion reduziert Schrumpfung, Porosität, Verformung, Grate, kosmetische Defekte und Montagefehler.
1. Warum die Konstruktionsprüfung vor dem Werkzeugbau erfolgen sollte
Ein 3D-Modell zeigt möglicherweise die endgültige Teileform, gibt aber nicht vollständig Aufschluss darüber, ob das Teil für den Druckguss geeignet ist. Wenn die Konstruktion ungleichmäßige Wandstärken, scharfe Ecken, dicke Naben, dünne Rippen, versteckte kosmetische Flächen oder unklare bearbeitete Bereiche aufweist, können Probleme während des Probegusses oder der Musterfreigabe auftreten.
Vor dem Werkzeugbau sollten Käufer eine Konstruktionsprüfung für Druckguss und technische Unterstützung für Druckgussteile anfordern. Dies hilft, die Produktkonstruktion mit den Anforderungen an Material, Form, Bearbeitung, Oberflächenveredelung und Prüfung zu verknüpfen.
Konstruktionsfaktor | Fertigungsrisiko | Planungsmethode |
|---|---|---|
Ungleichmäßige Wandstärke | Schrumpfung, Porosität oder Füllinstabilität | Wandübergänge optimieren und plötzliche Stärkenänderungen vermeiden. |
Scharfe Ecken | Spannungskonzentration und Füllprobleme | Geeignete Verrundungen hinzufügen, um den Fluss zu verbessern und Spannungen zu reduzieren. |
Naben und Rippen | Einzugsstellen, Verformung oder innere Defekte | Festigkeit, Wandstärke und Gießbarkeit ausbalancieren. |
Kosmetische Fläche | Sichtbare Werkzeugmarken, Anschnittmarken oder Auswerfermarken | Trennlinie und Auswerferpositionen vor der Formenkonstruktion planen. |
Bearbeitete Bereiche | Unzureichendes Material für die Nachbearbeitung | Bearbeitungszugabe hinzufügen und funktionale Flächen kennzeichnen. |
Montageschnittstelle | Passfehler oder instabile Positionierung | Bezugsflächen und kritische Maße frühzeitig definieren. |
2. Wie Wandstärke, Entformungswinkel, Rippen und Naben die Qualität beeinflussen
Die Wandstärke beeinflusst das Füllen, die Erstarrung und die Schrumpfung. Ungleichmäßige Querschnitte können Porosität oder Verformung verursachen, während sehr dünne Bereiche möglicherweise nicht richtig gefüllt werden. Entformungswinkel helfen dabei, Teile reibungslos aus der Form zu entnehmen. Verrundungen helfen, Spannungskonzentrationen zu reduzieren und den Metallfluss zu verbessern.
Rippen und Naben sollten die Festigkeit unterstützen, ohne schwere lokale Querschnitte zu erzeugen. Wenn Naben zu dick sind oder Rippen schlecht verbunden sind, kann das Teil Einzugsstellen, innere Defekte oder Verformungen entwickeln. Neway kann Käufern helfen, das fertigungsgerechte Design von Druckgussteilen vor dem Werkzeugbau zu verbessern.
3. Wie das Werkzeuglayout Erscheinungsbild und Funktion beeinflusst
Das Werkzeuglayout beeinflusst Trennlinien, Anschnittpositionen, Auswerfermarken, Oberflächenqualität, Füllverhalten und die langfristige Produktionskonsistenz. Wenn kosmetische Flächen nicht frühzeitig definiert werden, können Werkzeugmarken auf sichtbaren Flächen erscheinen. Wenn Anschnitt- oder Auswerferpositionen mit funktionalen Bereichen kollidieren, können zusätzliche Nacharbeiten erforderlich sein.
Werkzeuge für kundenspezifische Druckgussteile sollten unter Berücksichtigung der Teilefunktion, des Oberflächenfinishes, der Bearbeitungszugabe und der Montageanforderungen geprüft werden. Für komplexe Teile kann eine Strömungssimulation für Druckgusspräzision helfen, das Füllverhalten und das Defektrisiko vor der Formenherstellung zu bewerten.
Konstruktionsrisiko | Mögliches Ergebnis | Empfohlene Kontrolle |
|---|---|---|
Zeichnung berücksichtigt nur die Außenform | Gussfehler, Konflikte bei der Nachbearbeitung oder Finish-Probleme können auftreten. | DFM-Prüfung vor dem Werkzeugbau durchführen. |
Funktionale Bereiche sind nicht markiert | Kritische Maße werden möglicherweise nicht kontrolliert. | Bezugsflächen, bearbeitete Bereiche und Prüfpunkte definieren. |
Bearbeitungszugabe fehlt | Nachbearbeitung kann funktionale Merkmale möglicherweise nicht korrigieren. | Bearbeitungszugabe vor der Formenkonstruktion hinzufügen. |
Kosmetische Flächen sind nicht definiert | Trennlinien oder Auswerfermarken können auf sichtbaren Bereichen erscheinen. | Sichtbare Flächen vor dem Werkzeuglayout markieren. |
Werkzeugbau beginnt ohne Fertigbarkeitsprüfung | Wiederholte Formenmodifikationen und Lieferverzögerungen können auftreten. | Konstruktion, Material, Werkzeug, Bearbeitung und Finish gemeinsam prüfen. |
4. Wie Neway Werkzeug- und Musterrisiken reduziert
Neway kann Käufern helfen, kundenspezifische Druckgussteile vor dem Werkzeugbau zu prüfen, indem die Materialgeeignetheit, Geometrie, Wandstärke, kosmetische Flächen, Anforderungen an die Nachbearbeitung, Finish-Anforderungen und Montageschnittstellen überprüft werden. Diese frühe Prüfung hilft, Nacharbeiten an Probewerkzeugen, Musterverzögerungen und Produktionsinstabilitäten zu reduzieren.
Zusammenfassung
Anliegen des Käufers | Empfohlene Konstruktionsmaßnahme |
|---|---|
Wird das Teil korrekt gegossen? | Wandstärke, Entformungswinkel, Rippen, Naben, Verrundungen und Strömungsrisiko prüfen. |
Erfüllen funktionale Bereiche die Anforderungen? | Kritische Maße, bearbeitete Flächen, Bezugsmerkmale und Prüfpunkte definieren. |
Sehen sichtbare Flächen akzeptabel aus? | Kosmetische Flächen markieren und Trennlinien, Anschnitte sowie Auswerfermarken prüfen. |
Wann sollte die DFM-Prüfung erfolgen? | Vor dem Werkzeugbau, nicht nachdem Probleme beim Probeguss auftreten. |
