¿Qué deben confirmar los compradores antes de iniciar la fabricación de moldes?
¿Qué deben confirmar los compradores antes de iniciar la fabricación de moldes?

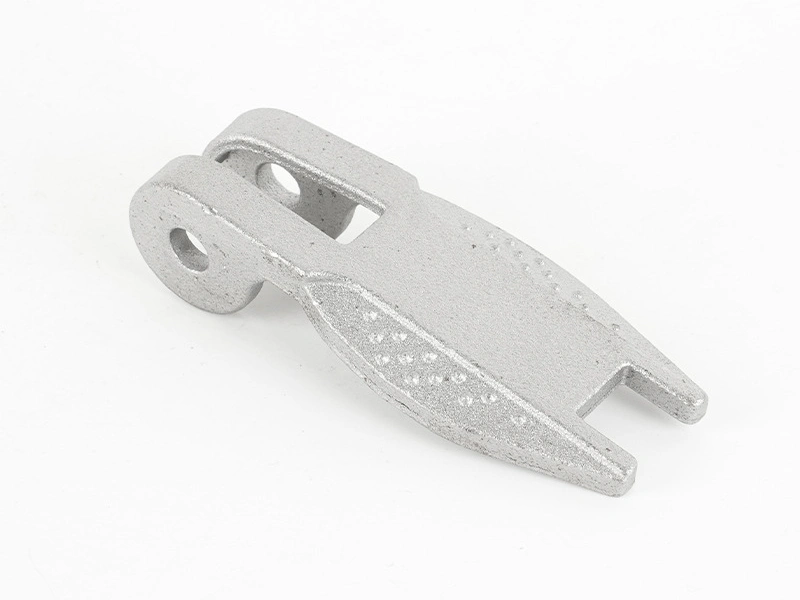

Antes de iniciar la fabricación de moldes, los compradores deben confirmar el dibujo 2D, el modelo 3D, los requisitos de material, la demanda anual, los requisitos de tolerancia, los requisitos de ensamblaje, las dimensiones críticas, las superficies estéticas, los requisitos de tratamiento superficial, las áreas de mecanizado CNC, el entorno de uso, los resultados de validación del prototipo, el costo objetivo y el plan de producción en masa.
Si estos detalles no se confirman antes de que comience la fabricación de moldes y matrices, el proyecto puede enfrentar modificaciones del molde, fallos en las muestras, cambios en la cotización, problemas de mecanizado, disputas sobre el acabado superficial y retrasos en la entrega. La fabricación de moldes debe comenzar solo después de que el comprador y el proveedor comprendan claramente el diseño de la pieza, el estándar de calidad, el volumen de producción y los requisitos de postprocesamiento.
1. Lista de verificación rápida de moldes para compradores
El comprador debe confirmar | Por qué es importante antes de la fabricación de moldes | Riesgo si falta |
|---|---|---|
Dibujo 2D | Define dimensiones, tolerancias, referencias, roscas, notas de superficie y puntos de inspección | Los requisitos críticos pueden omitirse durante el diseño del molde |
Modelo 3D | Muestra la geometría completa, espesor de pared, nervios, salientes, cavidades y socavados | La complejidad de la herramienta puede subestimarse |
Requisito de material | El material afecta el flujo, la contracción, el diseño de la herramienta, el mecanizado y el tratamiento superficial | Los cambios de material tardíos pueden causar fallos en las pruebas |
Demanda anual | El volumen afecta el material del molde, el número de cavidades, la vida útil del molde y la estrategia de costos | La herramienta puede no coincidir con las necesidades de producción |
Dimensiones críticas | Muestra qué dimensiones afectan el ensamblaje, el sellado, la sujeción o la función | Margen de mecanizado incorrecto o resultados de inspección inestables |
Áreas de mecanizado CNC | Las superficies mecanizadas necesitan margen, referencias, accesorios, herramientas y planificación de inspección | Stock de mecanizado insuficiente o mayor costo de retrabajo |
2. Por qué deben confirmarse los dibujos, modelos y materiales
La fabricación de moldes se basa en la geometría final de la pieza y el comportamiento del material. El modelo 3D muestra la forma, mientras que el dibujo 2D define los requisitos funcionales y de inspección. La selección del material afecta el llenado del molde, la contracción, el enfriamiento, la compensación de la cavidad, el comportamiento de mecanizado y el resultado del tratamiento superficial.
Información | Qué controla | Impacto en la fabricación de moldes |
|---|---|---|
Modelo 3D | Geometría, nervios, salientes, paredes, aberturas y socavados | Controla el diseño de cavidad, núcleo, corredera, línea de partición y eyección |
Dibujo 2D | Tolerancias, referencias, roscas, notas de superficie y dimensiones críticas | Controla el margen de mecanizado y la planificación de la inspección |
Requisito de material | Flujo, contracción, resistencia, dureza y compatibilidad de acabado | Controla la compuerta, el canal de alimentación, la ventilación, el enfriamiento y la compensación de la cavidad |
Control de revisiones | Confirma la última versión de diseño aprobada | Evita la fabricación de moldes basada en archivos obsoletos |
3. Por qué importan las tolerancias, las dimensiones críticas y los requisitos de ensamblaje
Los compradores deben confirmar los requisitos de tolerancia y las dimensiones críticas antes de que comience la fabricación de moldes. No todas las dimensiones necesitan una tolerancia ajustada, pero los orificios, roscas, caras de sellado, referencias, áreas de montaje e interfaces de ensamblaje a menudo requieren un control especial.
Requisito | Por qué es importante | Cómo afecta a la fabricación de moldes y al postprocesamiento |
|---|---|---|
Dimensiones críticas | Define características que afectan el ajuste, la función o la aceptación en la inspección | Ayuda a planificar la tolerancia del molde, el margen de mecanizado y el método de inspección |
Requisitos de ensamblaje | Muestra cómo se conecta la pieza con los componentes complementarios | Ayuda a controlar orificios, referencias, caras de montaje y áreas de interferencia |
Requisitos de sellado | Las caras de sellado necesitan control de planitud y rugosidad | Puede requerir mecanizado CNC después de la fundición |
Tolerancias funcionales | Evita el sobrecontrol de dimensiones no críticas | Reduce costos innecesarios de herramienta, mecanizado e inspección |
4. Por qué deben confirmarse las superficies estéticas y el tratamiento superficial
Las superficies estéticas y los requisitos de tratamiento superficial deben confirmarse antes de la fabricación de moldes porque pueden afectar la posición de la compuerta, la línea de partición, las marcas de eyección, el pulido, el recubrimiento, la pintura, el chapado, el enmascarado y la inspección. Si las superficies estéticas no se definen temprano, pueden aparecer defectos visibles en áreas que son difíciles de corregir más adelante.
Requisito de superficie | Por qué afecta a la fabricación de moldes | El comprador debe confirmar |
|---|---|---|
Superficies estéticas | Las áreas visibles deben evitar marcas obvias de compuerta, marcas de eyección y líneas de partición cuando sea posible | Áreas estéticas marcadas y estándar de defectos aceptables |
Tratamiento superficial | La pintura, el recubrimiento, el pulido o el chapado pueden requerir preparación de la superficie y enmascarado | Tipo de acabado, color, espesor del recubrimiento y reglas de inspección |
Superficies funcionales | El recubrimiento o el rebaba pueden afectar el ensamblaje, el contacto, el sellado o la función eléctrica | Áreas enmascaradas, áreas mecanizadas y requisitos de tolerancia |
Muestra de apariencia | Proporciona un objetivo claro de calidad superficial | Muestra de referencia o fotos para las expectativas de acabado final |
5. Por qué deben confirmarse las áreas de mecanizado CNC antes de la fabricación de moldes
Muchas piezas fundidas a presión necesitan mecanizado CNC después de la fundición a presión para orificios, roscas, caras de sellado, referencias, agujeros de cojinetes y superficies de montaje. Estas áreas necesitan suficiente margen de mecanizado y referencias de fijación estables. Si no se planifican antes de la fabricación de moldes, la pieza fundida puede no tener suficiente stock para el mecanizado.
Área de mecanizado CNC | Por qué debe confirmarse antes de la fabricación de moldes | Riesgo si se ignora |
|---|---|---|
Orificios de montaje | Necesitan posición y diámetro precisos para el ensamblaje | Incompatibilidad de orificios o retrabajo adicional |
Roscas | Necesitan profundidad, paso y resistencia controlados | Fallo de sujeción o cambios posteriores a la muestra |
Caras de sellado | Necesitan planitud, rugosidad y suficiente stock de limpieza | Riesgo de fugas o margen de mecanizado insuficiente |
Referencias (Datums) | Controlan la configuración de la fijación, la precisión de mecanizado y la inspección | Dimensiones inestables y disputas de medición |
6. Por qué importan la validación del prototipo y el plan de producción
Si el diseño es nuevo, complejo o no está completamente probado, la validación del prototipo antes de la fabricación de moldes puede reducir el riesgo. Los compradores también deben confirmar el costo objetivo y el plan de producción en masa, porque la estrategia de fabricación de moldes depende del volumen de producción, el requisito de vida útil del molde, el número de cavidades y el objetivo de costo unitario a largo plazo.
Información del proyecto | Por qué es importante | Impacto en la decisión de fabricación de moldes |
|---|---|---|
Resultado de la validación del prototipo | Muestra si el diseño, el ensamblaje y el material han sido probados | Reduce los cambios de diseño después de que comienza la fabricación de moldes |
Entorno de uso | La temperatura, la carga, la corrosión, la vibración y la manipulación afectan el material y el acabado | Ayuda a elegir la estrategia de herramienta y postprocesamiento |
Costo objetivo | El objetivo de costo afecta el número de cavidades, el mecanizado, el acabado y la ruta de producción | Ayuda a equilibrar la inversión en herramientas con el costo unitario |
Plan de producción en masa | La demanda a largo plazo afecta el material del molde, la vida útil de la herramienta y la capacidad de producción | Ayuda a diseñar la herramienta para el nivel de producción adecuado |
7. Resumen
Antes de iniciar la fabricación de moldes, los compradores deben confirmar | Propósito |
|---|---|
Dibujo 2D y modelo 3D | Confirmar geometría, dimensiones, tolerancias y fabricabilidad |
Requisitos de material | Controlar flujo, contracción, mecanizado, tratamiento superficial y calidad de producción |
Demanda anual y plan de producción | Elegir material de molde adecuado, número de cavidades y estrategia de herramienta |
Dimensiones críticas y tolerancias | Planificar margen de mecanizado, inspección y control funcional |
Superficies estéticas y tratamiento superficial | Reducir defectos visibles, disputas de acabado y problemas de recubrimiento |
Áreas de mecanizado CNC | Asegurar suficiente stock, referencias estables y características acabadas precisas |
Resultados de la validación del prototipo | Reducir cambios de diseño, fallos de muestras y modificaciones de moldes |
En resumen, los compradores deben confirmar los dibujos, el material, las tolerancias, las dimensiones críticas, las superficies estéticas, el tratamiento superficial, las áreas de mecanizado CNC, el entorno de uso, la validación del prototipo, el costo objetivo y los planes de producción en masa antes de iniciar la fabricación de moldes. La información clara ayuda a reducir las modificaciones del molde, los fallos de las muestras, los cambios en la cotización, los retrasos en el tiempo de entrega y los riesgos de producción.
