Quels éléments doivent être validés dans les échantillons de pièces moulées de prototypage ?

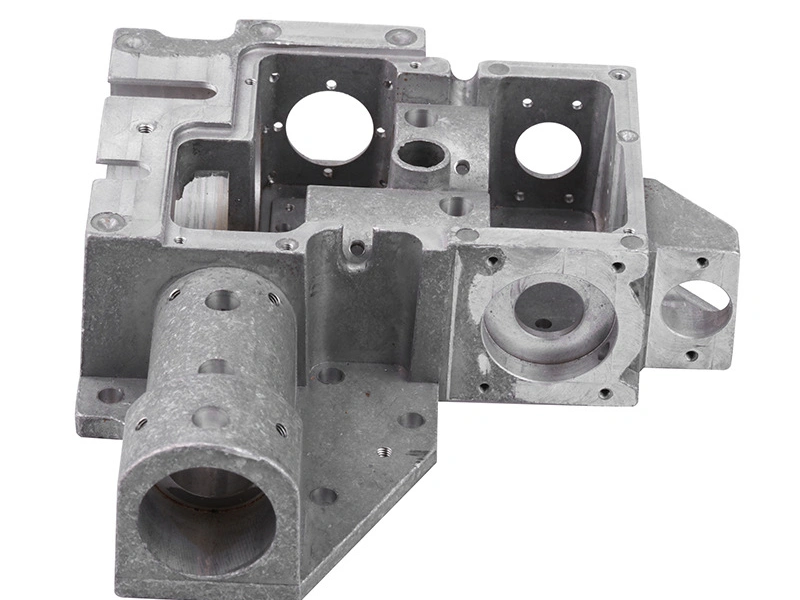

Les échantillons de pièces moulées de prototypage doivent valider la géométrie de la pièce, les performances des matériaux, les dimensions critiques, les zones d'usinage, l'état de surface, l'ajustement d'assemblage, le comportement fonctionnel, les défauts internes, les besoins en emballage et toute modification de conception requise avant la production en petit volume ou en série.
1. Pourquoi la validation des échantillons doit aller au-delà de l'apparence
Les échantillons de pièces moulées de prototypage ne doivent pas être approuvés uniquement parce qu'ils ressemblent au dessin technique. Un échantillon peut sembler correct mais présenter néanmoins des problèmes dimensionnels critiques, des soucis de surépaisseur d'usinage, des risques liés à la finition de surface, des interférences d'assemblage ou des défauts internes. Les acheteurs doivent utiliser les échantillons de prototypage pour acquérir une connaissance réelle de la production.
L'objectif est de transformer les résultats du prototypage en dessins mis à jour, en échantillons approuvés, en points de contrôle et en une liste de vérification pour la production.
Élément de validation | Ce qu'il faut vérifier | Action suivante |
|---|---|---|
Géométrie | Épaisseur des parois, trous, bossages, nervures et zones de ligne de joint. | Mettre à jour le dessin si des modifications de conception sont nécessaires. |
Matériau | Résistance, poids, adéquation à l'application et orientation de l'alliage. | Confirmer le choix du matériau avant l'outillage. |
Dimensions | Caractéristiques critiques, surfaces de référence et zones fonctionnelles. | Définir les points de contrôle et les tolérances. |
Usinage | Trous, surfaces, faces de référence et surépaisseur d'usinage. | Confirmer le processus CNC et la matière à usiner. |
Finition | Revêtement, couleur, texture et qualité esthétique de la surface. | Approuver l'échantillon de finition ou mettre à jour la norme de finition. |
Assemblage | Ajustement, interférence, fixation et mouvement. | Ajuster la tolérance, la géométrie ou le plan d'usinage si nécessaire. |
Fonction | Comportement en usage réel et risque de performance. | Confirmer la readiness pour la production ou demander une modification. |
2. Comment contrôler la qualité dimensionnelle et interne
Les dimensions critiques doivent être vérifiées avec des méthodes d'inspection appropriées. L'inspection par MMT pour les pièces moulées de prototypage peut aider à vérifier les surfaces de référence, les positions des trous, la planéité et les caractéristiques d'accouplement.
Si des défauts internes peuvent affecter la résistance, l'étanchéité ou la fiabilité, l'inspection par rayons X pour les pièces moulées de prototypage peut aider à identifier la porosité, le retrait ou les défauts cachés avant que le projet n'entre en production.
3. Comment utiliser la finition de surface et les tests d'assemblage
Si la pièce finale nécessite un revêtement, une peinture, une texture, une protection contre la corrosion ou une apparence décorative, les acheteurs doivent valider la finition de surface pour les pièces métalliques de prototypage durant l'étape de prototypage. Cela empêche l'apparition de problèmes de finition de surface après l'outillage de production.
Si la pièce doit être assemblée avec d'autres composants, les acheteurs doivent effectuer des tests d'assemblage pour les pièces moulées de prototypage en utilisant des pièces d'accouplement réelles lorsque cela est possible. Cela aide à confirmer l'ajustement, l'interférence, la fixation et le mouvement avant un investissement de production plus important.
Risque de validation du prototypage | Résultat possible | Contrôle recommandé |
|---|---|---|
L'échantillon est vérifié uniquement pour son apparence. | Des dimensions critiques ou des risques fonctionnels peuvent être ignorés. | Vérifier les dimensions, la fonction, l'assemblage et la finition. |
Aucun test d'assemblage n'est effectué. | La pièce peut passer la revue d'échantillon mais échouer lors de l'ajustement du produit final. | Utiliser des pièces d'accouplement réelles pour les tests d'ajustement et d'interférence. |
La finition de surface n'est pas validée. | Des problèmes de revêtement, de couleur ou de texture peuvent apparaître ultérieurement. | Approuver l'échantillon de finition lors de la revue de prototypage. |
Le risque de défaut interne est ignoré. | La performance de résistance ou d'étanchéité peut être incertaine. | Utiliser l'inspection par rayons X lorsque la qualité interne est importante. |
Les retours sur les modifications ne sont pas enregistrés. | La production formelle peut répéter les erreurs de l'étape de prototypage. | Enregistrer les modifications de conception et les convertir en exigences de production. |
4. Comment Neway transforme les retours du prototypage en standards de production
Neway peut aider les acheteurs à combiner les échantillons de pièces moulées de prototypage avec l'inspection, la finition de surface, les tests d'assemblage et les retours d'ingénierie pour les pièces moulées de prototypage. La revue finale du prototypage peut alors soutenir les dessins mis à jour, les échantillons approuvés, les échantillons de référence (golden samples) et les listes de vérification de production.
Résumé
Question de l'acheteur | Validation recommandée |
|---|---|
Que faut-il vérifier en premier ? | Vérifier la géométrie, le matériau, les dimensions, les besoins d'usinage, la finition de surface et l'ajustement d'assemblage. |
Quand faut-il utiliser l'inspection par MMT ou par rayons X ? | Utiliser la MMT pour les dimensions critiques et les rayons X lorsque des défauts internes peuvent affecter la performance. |
Pourquoi tester la finition de surface à l'étape de prototypage ? | Cela aide à confirmer le revêtement, la couleur, la texture et la qualité esthétique avant l'outillage de production. |
Que doit-il se passer après la validation ? | Convertir les résultats du prototypage en échantillons approuvés, en dessins mis à jour et en listes de vérification de production. |
