Wofür werden Aluminium-Druckguss-Prototypen verwendet?
Wofür werden Aluminium-Druckguss-Prototypen verwendet?

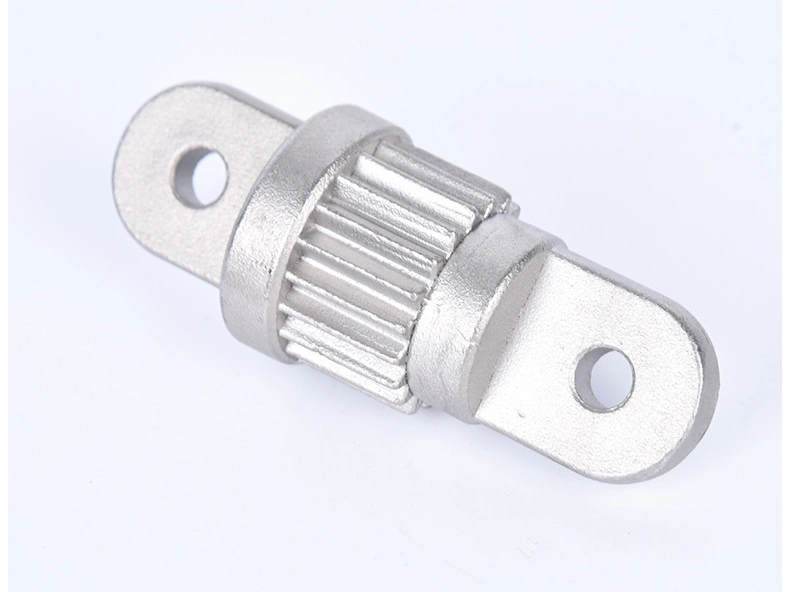

Aluminium-Druckguss-Prototypen dienen dazu, vor der Serienproduktion die Bauteilstruktur, Passgenauigkeit bei der Montage, kritische Abmessungen, Materialauswahl, Wandstärke, Rippenkonstruktion, Bereiche für die CNC-Bearbeitung, Ergebnisse der Oberflächenbehandlung und Musterstandards zu validieren. Sie helfen Einkäufern, Konstruktions- und Fertigungsprobleme zu erkennen, bevor in größere Werkzeuge investiert oder die Chargenproduktion freigegeben wird.
Für Einkäufer sind Aluminium-Druckguss-Prototypen nicht nur Musterteile. Sie stellen einen praktischen Validierungsschritt vor der offiziellen Produktion dar. Durch das vorherige Testen des Prototyps können Einkäufer das Risiko von Werkzeugänderungen, Musterversagen, Montageproblemen, Streitigkeiten über die Oberflächengüte und Nacharbeiten in der Charge reduzieren. In einem Projekt für individuelles Metallgießen** hilft die Prototypenvalidierung dabei, Produktdesign, Druckguss, CNC-Bearbeitung, Polieren, Beschichten, Lackieren, Prüfung und Produktionsplanung miteinander zu verknüpfen.
1. Schneller Überblick über die Verwendung von Aluminium-Druckguss-Prototypen
Verwendung des Prototyps | Was Einkäufer prüfen können | Warum dies vor der Produktion wichtig ist |
|---|---|---|
Strukturvalidierung | Gesamtform, Rippen, Naben, Wandstärke, Befestigungselemente und Richtung der Bauteilfestigkeit | Reduziert Konstruktionsfehler vor der Werkzeugherstellung oder Chargenproduktion |
Montageprüfung | Passung mit Gegenbauteilen, Schraubenpositionen, Clips, Einlegeteile, Abdeckungen und funktionale Schnittstellen | Verhindert Montageinterferenzen und späte Konstruktionsänderungen |
Abmessungstest | Kritische Bohrungen, Gewinde, Dichtflächen, Bezugsflächen und Prüfpunkte | Verbessert die Maßhaltigkeitskontrolle und Musterfreigabe |
Materialbestätigung | Festigkeit, Gewicht, Zerspanbarkeit, Oberflächengüte und Anwendungseignung | Hilft zu bestätigen, ob das ausgewählte Aluminiummaterial die Produktanforderungen erfüllt |
Test der Oberflächenbehandlung | Polieren, Beschichten, Lackieren, kosmetische Oberflächen, Farbe, Rauheit und akzeptable Fehler | Reduziert Streitigkeiten über das Erscheinungsbild und Nacharbeiten beim Finishing vor der Serienproduktion |
2. Wie Prototypen bei der Validierung der Bauteilstruktur helfen
Aluminium-Druckguss-Prototypen helfen Einkäufern zu prüfen, ob die Bauteilstruktur für die reale Fertigung und den endgültigen Einsatz geeignet ist. Ein 3D-Modell mag auf dem Bildschirm korrekt aussehen, aber der physische Prototyp kann Probleme bei der Wandstärke, Rippen, Naben, scharfen Ecken, tiefen Hohlräumen, Befestigungspunkten und der Bauteilfestigkeit aufdecken.
Strukturbereich | Was die Prototypenvalidierung zeigt | Reduziertes Risiko |
|---|---|---|
Wandstärke | Ob Wände zu dünn, zu dick oder ungleichmäßig sind | Reduziert Schrumpfung, Verformung, Schwachstellen und Gussinstabilität |
Rippen und Verstärkungen | Ob Rippen die Festigkeit verbessern, ohne Füll- oder Auswerfprobleme zu verursachen | Reduziert das Risiko von Werkzeugänderungen und Strukturversagen |
Naben und Befestigungspunkte | Ob Schraubnaben, Bohrungen und Stützbereiche stark genug sind | Verbessert die Zuverlässigkeit der Befestigung und Montagesicherheit |
Komplexe Geometrie | Ob Hinterschneidungen, Nuten, Hohlräume oder dünne Merkmale praktikabel sind | Reduziert die Werkzeugkomplexität und Fertigungsunsicherheit |
3. Wie Prototypen bei der Prüfung von Montagebeziehungen helfen
Die Montagevalidierung ist einer der wichtigsten Gründe für die Herstellung von Aluminium-Druckguss-Prototypen. Einkäufer können prüfen, ob das Teil mit anderen Komponenten passt, ob Bohrungen korrekt ausgerichtet sind, ob Schrauben und Einlegeteile richtig funktionieren und ob irgendeine Oberfläche während der Montage zu Interferenzen führt.
Montagebereich | Prototypenprüfung | Vorteil für den Einkäufer |
|---|---|---|
Befestigungslöcher | Prüfung von Lochposition, Größe, Abstand und Ausrichtung | Reduziert Schraubenfehlanpassungen und Montageverzögerungen |
Passflächen | Prüfung von Kontakt, Ebenheitsrichtung, Spiel und Interferenz | Verbessert die Passung zwischen Teilen |
Befestigungsmerkmale | Prüfung von Naben, Gewinden, Einlegeteilen und Anzugskraft | Verbessert die Montagefestigkeit und Zuverlässigkeit |
Dichtungsbereiche | Prüfung, ob Dichtflächen eine Bearbeitung oder Oberflächenkontrolle benötigen | Reduziert das Risiko von Leckagen und Funktionsausfällen |
4. Wie Prototypen beim Testen kritischer Abmessungen helfen
Aluminium-Druckguss-Prototypen ermöglichen es Einkäufern und Lieferanten, kritische Abmessungen vor der Hochskalierung der Produktion zu testen. Diese Abmessungen können Befestigungslöcher, Gewindelöcher, Positionierlöcher, Dichtflächen, Bezugsflächen, Ebenheit, Wandstärke und Montageschnittstellen umfassen.
Das Testen kritischer Abmessungen im Prototypenstadium hilft bei der Entscheidung, ob das Teil im Gusszustand belassen werden kann oder nach dem Guss eine CNC-Bearbeitung benötigt. Es hilft auch, Prüfstandards vor der Serienproduktion zu bestätigen.
Abmessungstyp | Warum dies getestet werden sollte | Reduziertes Produktionsrisiko |
|---|---|---|
Lochposition | Steuert die Montageausrichtung und Befestigungsgenauigkeit | Reduziert Fehlausrichtungen und Nacharbeiten |
Gewindequalität | Beeinflusst die Befestigungsfestigkeit und wiederholte Montage | Reduziert lose Schrauben und beschädigte Gewinde |
Dichtflächen | Erfordern Kontrolle von Ebenheit und Rauheit für Dichtungen oder Kontaktdichtungen | Reduziert Leckagen und Funktionsausfälle |
Bezugsflächen | Definieren, wie das Teil bearbeitet, geprüft und montiert wird | Verbessert die Wiederholgenauigkeit und Maßkonsistenz |
5. Wie Prototypen bei der Bestätigung der Materialauswahl helfen
Die Materialauswahl beeinflusst Festigkeit, Gewicht, Zerspanungsverhalten, Oberflächenbehandlung, Korrosionsbeständigkeit, thermische Leistung und Produktionskosten. Aluminium-Druckguss-Prototypen helfen Einkäufern zu bestätigen, ob das ausgewählte Aluminiummaterial für die Funktion des Endprodukts geeignet ist.
Materialfaktor | Was der Prototypentest zeigen kann | Warum dies wichtig ist |
|---|---|---|
Festigkeit | Ob das Teil Lasten, Montagekräfte oder den Produkteinsatz tragen kann | Reduziert das Risiko mechanischen Versagens |
Gewicht | Ob das Produkt Leichtbauziele erfüllt | Verbessert die Produkthandhabung und Anwendungseignung |
Zerspanbarkeit | Ob Bohrungen, Gewinde und Bezugsflächen effizient bearbeitet werden können | Steuert Kosten und Qualität der CNC-Bearbeitung |
Kompatibilität mit Oberflächenbehandlung | Ob Polieren, Beschichten oder Lackieren das gewünschte Ergebnis erzielt | Reduziert Fehler beim Finishing und Streitigkeiten über das Erscheinungsbild |
6. Wie Prototypen bei der Bewertung von CNC-Bearbeitungsbereichen helfen
Die meisten Aluminium-Druckgussteile benötigen keine CNC-Bearbeitung auf jeder Oberfläche. Prototypen helfen Einkäufern zu identifizieren, welche Bereiche wirklich eine CNC-Bearbeitung benötigen und welche Bereiche im Gusszustand belassen werden können oder nur eine Oberflächenbehandlung erfordern.
CNC-Bearbeitungsbereich | Zweck der Prototypenvalidierung | Vorteil für die Kostenkontrolle |
|---|---|---|
Befestigungslöcher | Prüfung der Lochgenauigkeit und Montageausrichtung | Vermeidet die Bearbeitung unnötiger Oberflächen |
Gewinde | Bestätigung von Gewindetiefe, Festigkeit und Position | Verbessert die Zuverlässigkeit der Befestigung |
Dichtflächen | Bestätigung von Ebenheit, Rauheit und Anforderungen zur Leckagekontrolle | Reduziert das Risiko von Dichtungsfehlern |
Montagebezugsflächen | Bestätigung von Referenzflächen für Bearbeitung und Prüfung | Verbessert die Chargenkonsistenz und Prüfgenuigkeit |
7. Wie Prototypen beim Testen von Ergebnissen der Oberflächenbehandlung helfen
Aluminium-Druckguss-Prototypen können verwendet werden, um Polieren, Beschichten, Lackieren, Entgraten, Rauheit, Farbe, kosmetische Oberflächen und Standards für akzeptable Fehler zu testen. Dies ist wichtig, da die Ergebnisse der Oberflächenbehandlung von der Gussqualität, dem Material, der Oberflächenvorbereitung, dem Layout sichtbarer Flächen und den Prüfrequirements abhängen.
Oberflächenbehandlung | Was der Prototypentest prüft | Warum dies vor der Serienproduktion wichtig ist |
|---|---|---|
Polieren | Oberflächenglätte, Gratentfernung, Reduzierung von Trennlinien und kosmetische Qualität | Reduziert Streitigkeiten über das Erscheinungsbild und manuelle Nacharbeiten |
Beschichten | Haftung, Schichtdicke, Maskierung, Richtung des Korrosionsschutzes und visuelles Ergebnis | Reduziert Beschichtungsfehler und Montageinterferenzen |
Lackieren | Farbe, Glanz, Textur, Oberflächenvorbereitung und akzeptable Fehler | Verbessert die Musterfreigabe und Chargenfarbkonsistenz |
Entgraten | Kantenqualität, Handhabungssicherheit, Gratentfernung und Montagepassung | Verbessert die Produktionsakzeptanz und Montageeffizienz |
8. Wie Prototypen helfen, Musterstandards vor der Serienproduktion zu bestätigen
Vor der Serienproduktion sollten Einkäufer und Lieferanten Prototypen verwenden, um zu bestätigen, wie ein akzeptables Muster auszusehen hat. Dazu gehören Abmessungen, kosmetische Oberflächen, Oberflächenrauheit, Beschichtungsqualität, Lackfarbe, Bearbeitungsbereiche, Montagepassung, akzeptable Fehler und Prüfmethode.
Sobald der Musterstandard genehmigt ist, wird es einfacher, die Qualität der Chargenproduktion zu kontrollieren und Streitigkeiten während der Prüfung zu reduzieren.
Musterstandard-Element | Was bestätigt werden sollte | Warum dies das Risiko reduziert |
|---|---|---|
Maßstandard | Kritische Abmessungen, Toleranzen, Bezugsflächen und Prüfpunkte | Reduziert Streitigkeiten über Maße in der Charge |
Erscheinungsbild-Standard | Sichtbare Flächen, akzeptable Kratzer, Poren, Trennlinien und Beschichtungsmarkierungen | Reduziert das Risiko der Ablehnung aus kosmetischen Gründen |
Standard für Oberflächenbehandlung | Poliergrad, Schichtdicke, Lackfarbe, Glanz und Textur | Verbessert die Konsistenz des Finishings |
Montagestandard | Passung mit Gegenbauteilen, Schraubenmontage, Dichtung und Funktionsprüfung | Reduziert Montagefehler in der Serienproduktion |
9. Zusammenfassung
Bereich der Prototypenvalidierung | Hauptzweck |
|---|---|
Bauteilstruktur | Validierung von Wandstärke, Rippen, Naben, komplexer Geometrie und Machbarkeit des Designs |
Montagebeziehung | Prüfung von Passung, Befestigung, Interferenz, Dichtung und Kompatibilität mit Gegenbauteilen |
Kritische Abmessungen | Test von Bohrungen, Gewinden, Dichtflächen, Bezugsflächen und Prüfpunkten |
Materialauswahl | Bestätigung von Festigkeit, Gewicht, Zerspanbarkeit, Kompatibilität mit Oberflächenbehandlung und Produktfunktion |
CNC-Bearbeitungsbereiche | Identifizierung, welche Oberflächen eine Nachbearbeitung benötigen und welche im Gusszustand bleiben können |
Oberflächenbehandlung | Test von Polieren, Beschichten, Lackieren, Entgraten, Farbe, Rauheit und kosmetischen Standards |
Musterfreigabestandard | Bestätigung akzeptabler Abmessungen, des Erscheinungsbilds, der Oberflächengüte, der Montagepassung und der Prüfregeln vor der Serienproduktion |
Zusammenfassend dienen Aluminium-Druckguss-Prototypen dazu, vor der Serienproduktion die Bauteilstruktur, Montagebeziehungen, kritische Abmessungen, Materialauswahl, Wandstärke, Verstärkungskonstruktion, Bereiche für die CNC-Bearbeitung, Polieren, Beschichten, Lackieren und endgültige Musterstandards zu validieren. Die Prototypenvalidierung hilft Einkäufern, Konstruktions- und Fertigungsrisiken frühzeitig zu erkennen, wodurch Werkzeugänderungen, Musterversagen, Streitigkeiten über das Erscheinungsbild und Nacharbeiten in der Charge bei individuellen Aluminium-Druckgussprojekten reduziert werden.
