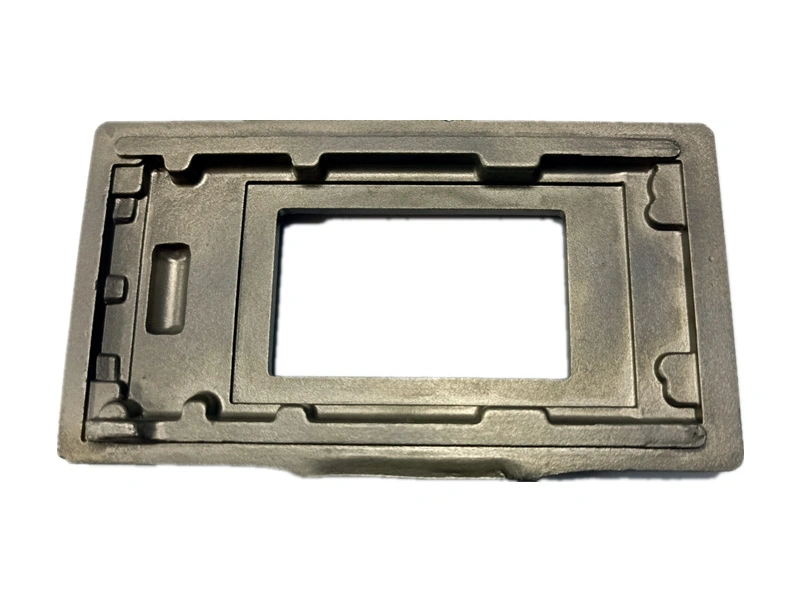

¿Cómo deben inspeccionarse las piezas fundidas a presión mecanizadas para el ajuste de montaje?
¿Cómo deben inspeccionarse las piezas fundidas a presión mecanizadas para el ajuste de montaje?
La inspección de piezas fundidas a presión mecanizadas debe centrarse en la posición de los orificios, la calidad de las roscas, la planitud, la perpendicularidad, la precisión de las superficies de referencia, la calidad de las caras de sellado, las rebabas tras el mecanizado, la rugosidad superficial mecanizada, el ajuste de montaje, el espesor del recubrimiento en las zonas mecanizadas y la consistencia del lote. El objetivo no es solo comprobar una dimensión, sino confirmar si la pieza terminada funciona de forma fiable tras el montaje.
Para los compradores, la calidad de la fundición de metal personalizada debe conectar la inspección de fundición, la inspección de mecanizado CNC, la inspección de acabado superficial y los requisitos de montaje. Una pieza puede parecer aceptable visualmente pero fallar en el montaje si los orificios, las referencias, las roscas o las superficies mecanizadas recubiertas no se controlan adecuadamente.
1. Inspeccionar la posición de los orificios y la calidad de las roscas
Elemento de inspección | Qué comprobar | Riesgo de montaje si no se controla |
|---|---|---|
Posición del orificio | Ubicación, espaciado, alineación y relación con las superficies de referencia | Incompatibilidad de montaje o mala alineación de la pieza |
Diámetro del orificio | Tamaño final mecanizado y tolerancia | Ajuste holgado, ajuste apretado o rechazo de piezas de acoplamiento |
Calidad de la rosca | Tamaño de la rosca, profundidad, resultado del calibre y estado de las rebabas | Fallo de sujeción o dificultad en el montaje |
Limpieza de la rosca | Virutas restantes, acumulación de recubrimiento o bordes de rosca dañados | Retraso en el montaje, retrabajo o fallo en campo |
2. Inspeccionar la planitud, la perpendicularidad y las superficies de referencia
El ajuste de montaje depende de algo más que del diámetro del orificio. La planitud, la perpendicularidad y la precisión de la superficie de referencia afectan a cómo se asienta, sella, alinea y repite la pieza fundida a presión en diferentes lotes.
Comprobación geométrica | Por qué es importante | Preocupación típica del comprador |
|---|---|---|
Planitud | Controla las caras de montaje, las caras de sellado y las superficies de contacto | Fugas, balanceo, mal contacto o hueco de montaje |
Perpendicularidad | Controla la relación entre orificios, caras y referencias | Desalineación y dificultad en el montaje |
Precisión de la superficie de referencia | Controla la configuración del utillaje y la referencia de inspección | Mediciones inestables y variación entre lotes |
Precisión de la característica de localización | Controla cómo encaja la pieza con los componentes de acoplamiento | Error de posicionamiento o problemas repetidos de montaje |
3. Inspeccionar las caras de sellado, las rebabas y la rugosidad superficial
Las caras de sellado mecanizadas y las superficies funcionales deben comprobarse en cuanto a acabado superficial, poros expuestos, rebabas y rugosidad. Las rebabas tras el mecanizado pueden afectar al montaje, al sellado y a la seguridad de manipulación.
Comprobación de superficie | Qué inspeccionar | Riesgo si no se controla |
|---|---|---|
Calidad de la cara de sellado | Planitud, rugosidad, marcas de herramienta y porosidad expuesta | Fugas o fallo de sellado |
Rebabas tras el mecanizado | Bordes de orificios, entradas de roscas, caras mecanizadas e intersecciones | Interferencia en el montaje, arañazos o contaminación |
Rugosidad superficial mecanizada | Valor de rugosidad y consistencia visual en superficies funcionales | Mal contacto, desgaste o problemas de sellado |
Poros expuestos | Porosidad visible tras el mecanizado, especialmente en caras de sellado o de contacto | Rechazo funcional o retrabajo |
4. Comprobar el espesor del recubrimiento en las zonas mecanizadas
Si las piezas se recubren, pintan o galvanizan después del mecanizado, el espesor del recubrimiento puede afectar a las roscas, los orificios, las caras de contacto y las superficies de montaje. Los compradores deben definir las áreas de enmascarado y los estándares de inspección post-acabado antes de la producción.
Comprobación del recubrimiento | Por qué es importante | El comprador debe confirmar |
|---|---|---|
Orificios recubiertos | La acumulación de recubrimiento puede reducir el tamaño del orificio | Método de enmascarado o inspección posterior al recubrimiento |
Zonas roscadas | El espesor del recubrimiento puede afectar al ajuste de la rosca | Enmascarado de roscas, repasado o inspección con calibre |
Caras de contacto | El recubrimiento puede afectar a la conductividad, la planitud o el ajuste | Si la superficie debe permanecer libre de recubrimiento |
Referencias de montaje | La acumulación de recubrimiento puede cambiar las superficies de referencia | Inspección final tras el recubrimiento |
5. Enfoque de inspección según la ruta del material
La inspección debe adaptarse al material y a la aplicación. El ajuste de montaje de fundición de aluminio a presión suele centrarse en las caras de sellado, los orificios, la planitud y la porosidad. Las piezas de precisión de fundición de zinc a presión suelen centrarse en pequeñas características, roscas, rebabas y superficies estéticas. Las piezas funcionales de fundición de cobre a presión suelen necesitar una inspección más exhaustiva de las superficies de contacto conductoras y las caras funcionales mecanizadas.
6. Resumen
Área de inspección | Propósito principal |
|---|---|
Posición del orificio y calidad de la rosca | Controlar la sujeción, la alineación y la fiabilidad del montaje |
Planitud, perpendicularidad y referencias | Controlar el ajuste, el sellado, la localización y la repetibilidad de la medición |
Caras de sellado y rugosidad superficial | Controlar el riesgo de fugas, la calidad del contacto y el rendimiento funcional |
Rebabas tras el mecanizado | Prevenir interferencias en el montaje y problemas de manipulación |
Espesor del recubrimiento en zonas mecanizadas | Prevenir que la acumulación de recubrimiento altere el ajuste, las roscas o las superficies de contacto |
Consistencia del lote | Confirmar que la calidad del montaje se mantiene estable en los pedidos de producción |
En resumen, las piezas fundidas a presión mecanizadas deben inspeccionarse conectando las comprobaciones dimensionales con los requisitos reales de montaje. Los compradores deben comprobar la posición de los orificios, las roscas, la planitud, las referencias, las caras de sellado, las rebabas, la rugosidad superficial, el espesor del recubrimiento y la consistencia del lote para confirmar que la pieza puede montarse y funcionar de forma fiable.
