Beeinflussen Aluminiumlegierungen die CNC-Bearbeitung nach dem Gießen?
Beeinflussen Aluminiumlegierungen die CNC-Bearbeitung nach dem Gießen?
Ja, Aluminiumlegierungen für den Guss beeinflussen die CNC-Bearbeitung nach dem Druckguss. Unterschiedliche Aluminiumlegierungen können verschiedene Härtegrade, Stabilität, Zerspanbarkeit, Schnittverhalten, Oberflächenqualität und Maßhaltigkeit aufweisen. Diese Unterschiede können sich auf die Standzeit der Werkzeuge, die Bearbeitungszeit, die Vorrichtungskonstruktion, die Prüfanforderungen und die Kosten des fertigen Teils auswirken.
In vielen Aluminium-Druckguss-Projekten wird die CNC-Bearbeitung nach dem Guss für kritische Bohrungen, Gewinde, Dichtflächen, Montageflächen, ebene Bezugsflächen, Lagerbereiche und Montageschnittstellen eingesetzt. Käufer sollten Aluminiumlegierungen und Nachbearbeitungsbereiche bereits in der Konstruktionsphase gemeinsam bewerten, nicht erst nachdem das Gussmuster die Prüfung nicht bestanden hat.
1. Wie Aluminiumlegierungen die CNC-Bearbeitung nach dem Gießen beeinflussen
Die Auswahl der Aluminiumlegierung beeinflusst das Verhalten des Gussteils während der CNC-Bearbeitung. Einige Legierungen lassen sich leichter bearbeiten, während andere den Werkzeugverschleiß, die Schnittkräfte, die Gratbildung oder Maßabweichungen erhöhen können. Die Gussqualität, die Bearbeitungszugabe, das Toleranzniveau und die Vorrichtungsstrategie beeinflussen ebenfalls das endgültige Bearbeitungsergebnis.
Bearbeitungsfaktor | Wie die Aluminiumlegierung ihn beeinflusst | Auswirkung auf den Käufer |
|---|---|---|
Materialhärte | Härtere Legierungen können den Schnittwiderstand und den Werkzeugverschleiß erhöhen | Höhere Werkzeugkosten, längere Bearbeitungszeit oder häufigerer Werkzeugwechsel |
Materialstabilität | Stabile Legierungen helfen, konsistente Maße nach der Bearbeitung einzuhalten | Bessere Wiederholgenauigkeit und weniger Prüfstreitigkeiten |
Zerspanbarkeit | Unterschiedliche Legierungen verhalten sich beim Bohren, Gewindeschneiden, Fräsen und Finishen unterschiedlich | Beeinflusst Zykluszeit, Gratkontrolle, Oberflächengüte und Ausschussrisiko |
Gussqualität | Poren, Lunker und Oberflächenfehler können bearbeitete Bereiche beeinträchtigen | Kann nach der Bearbeitung zu Leckagen, schlechter Oberfläche oder Teileausschuss führen |
Bearbeitungszugabe | Die Zugabe muss zum Materialverhalten, zur Gussvariation und zur Endtoleranz passen | Verhindert unzureichendes Material oder unnötige Schnittzeit |
2. Wie die Materialhärte die Standzeit der Werkzeuge beeinflusst
Die Materialhärte ist einer der direktesten Wege, wie Aluminiumlegierungen die Kosten der CNC-Bearbeitung beeinflussen. Wenn das Gussmaterial härter oder beim Schneiden weniger vorhersagbar ist, können sich Schneidwerkzeuge schneller abnutzen. Dies kann die Häufigkeit des Werkzeugwechsels, die Bearbeitungszeit, die Prozessanpassung und die Kosten des fertigen Teils erhöhen.
Härtezustand | Bearbeitungseffekt | Kostenrisiko |
|---|---|---|
Höhere Härte | Kann Schnittkraft und Werkzeugverschleiß erhöhen | Höhere Werkzeugkosten und längere Zykluszeit |
Instabile Härte | Schnittleistung kann zwischen Chargen variieren | Mehr Prozessanpassung und Prüfzeit erforderlich |
Schlechte Gratkontrolle | Beim Bohren, Gewindeschneiden oder Fräsen können Grate an Bohrungen oder Kanten entstehen | Zusätzliche Kosten für Entgraten und Nacharbeit |
Harte Kontaktbereiche | Bearbeitete Flächen erfordern möglicherweise langsameres Schneiden oder besseres Werkzeug | Höhere Bearbeitungs- und Qualitätskontrollkosten |
3. Wie die Materialstabilität die Maßhaltigkeit beeinflusst
Die Materialstabilität beeinflusst, ob bearbeitete Aluminium-Druckgussteile über Produktionschargen hinweg wiederholbare Maße einhalten können. Wenn das Gussmaterial oder der Prozess instabil ist, kann die Bearbeitungszugabe variieren, Bezugsflächen können sich verschieben und die Endmaße können inkonsistent werden.
Stabilitätsproblem | Auswirkung auf die CNC-Bearbeitung | Risiko für den Käufer |
|---|---|---|
Inkonsistenter Schwund | Bearbeitungszugabe kann von Teil zu Teil variieren | Instabile Endmaße und höherer Prüfaufwand |
Poren nahe bearbeiteter Bereiche | Die Bearbeitung kann Poren auf Dichtflächen oder kosmetischen Bereichen freilegen | Leckage, Ausschuss oder Nacharbeit |
Instabile Bezugsflächen | Die Positionierung der Vorrichtung kann sich zwischen den Teilen ändern | Bohrungspositionsabweichung und Montageunpassung |
Materialvariation zwischen Chargen | Schnittverhalten und Messergebnisse können sich ändern | Mehr Prozesssteuerungs- und Prüfkosten |
4. Welche Druckgussbereiche benötigen normalerweise eine CNC-Bearbeitung

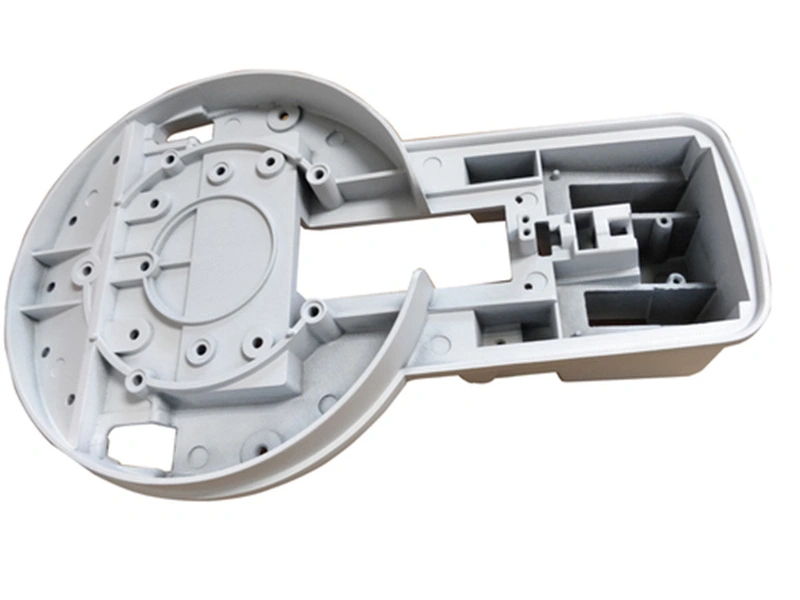

Nicht jede Oberfläche eines Aluminium-Druckgussteils benötigt eine CNC-Bearbeitung. Der Druckguss kann die Hauptform, Rippen, Naben, Abdeckungen und Gehäuse formen. Die CNC-Bearbeitung ist üblicherweise Merkmalen vorbehalten, die höhere Präzision, bessere Oberflächenkontrolle oder zuverlässige Montageleistung erfordern.
CNC-bearbeiteter Bereich | Warum eine Bearbeitung erforderlich ist | Vorteil für den Käufer |
|---|---|---|
Kritische Bohrungen | Bohrungsposition und -durchmesser benötigen möglicherweise eine strengere Kontrolle als im Gusszustand | Verbessert die Montageausrichtung und Befestigungsgenauigkeit |
Gewinde | Gewindequalität, Tiefe und Steigung erfordern meist Bohren und Gewindeschneiden | Verbessert die Befestigungsstärke und wiederholbare Montage |
Dichtflächen | Ebenheit und Rauheit beeinflussen die Dichtleistung | Reduziert das Leckagerisiko bei Gehäusen, Abdeckungen, Pumpen und Fluidteilen |
Montageflächen | Ebenheit und Position beeinflussen, wie das Teil mit passenden Komponenten sitzt | Verbessert die Montagezuverlässigkeit |
Bezugsflächen (Datums) | Referenzflächen steuern Bearbeitung, Prüfung und Montageposition | Verbessert die Maßkonsistenz über Chargen hinweg |
5. Wie die Bearbeitungszugabe Kosten und Qualität beeinflusst
Die Bearbeitungszugabe muss vor der Werkzeugherstellung und dem Guss festgelegt werden. Ist die Zugabe zu groß, steigen die CNC-Bearbeitungszeit und der Werkzeugverschleiß. Ist die Zugabe zu klein, kann die bearbeitete Oberfläche nicht vollständig gereinigt werden, insbesondere wenn Gussvariationen, Schwund oder Poren vorhanden sind.
Problem mit der Zugabe | Mögliches Problem | Bessere Praxis |
|---|---|---|
Zugabe ist zu groß | Mehr Materialabtrag, längere Zykluszeit und höherer Werkzeugverschleiß | Zugabe basierend auf Gussvariation und Endtoleranz optimieren |
Zugabe ist zu klein | Oberfläche kann nach der Bearbeitung nicht vollständig gereinigt werden | Ausreichend Material für Bohrungen, Dichtflächen, Bezugsflächen und Montageflächen belassen |
Zugabe ist inkonsistent | Bearbeitete Maße können von Teil zu Teil variieren | Gussstabilität, Vorrichtungskonstruktion und Bezugsplanung verbessern |
Zugabe ist in der Zeichnung nicht angegeben | Lieferant kann ungenau kalkulieren oder kritische Bereiche übersehen | Bearbeitungsbereiche und kritische Maße vor der Angebotserstellung kennzeichnen |
6. Warum hohe Toleranzanforderungen die Bearbeitungs- und Prüfkosten erhöhen
Je enger die Toleranz, desto höher sind in der Regel die Bearbeitungs- und Prüfkosten. Strikte Toleranzen erfordern möglicherweise präzisere Vorrichtungen, bessere Schneidwerkzeuge, langsamere Bearbeitung, mehr Prüfpunkte, KMG-Messungen (Koordinatenmessgeräte) und strengere Prozesskontrolle.
Käufer sollten nicht auf jede Fläche enge Toleranzen anwenden. Enge Toleranzen sollten sich auf Funktionsbereiche wie Bohrungen, Gewinde, Dichtflächen, Bezugsflächen, Passflächen, Lagersitze und Montageschnittstellen konzentrieren.
Toleranzentscheidung | Kostenauswirkung | Empfehlung für den Käufer |
|---|---|---|
Enge Toleranz bei jedem Maß | Höhere Bearbeitungs-, Prüf- und Ausschusskosten | Strikte Toleranzen nur dort verwenden, wo die Funktion es erfordert |
Kritische Maße sind unklar | Lieferant kann konservativ kalkulieren oder wichtige Bearbeitungsanforderungen übersehen | Kritische Maße in der Zeichnung klar kennzeichnen |
Bezugsflächen sind nicht definiert | Einrichtung der Vorrichtung und Prüfung können inkonsistent werden | Bearbeitungs- und Prüf-Bezugsflächen frühzeitig definieren |
Prüfmethode ist unklar | Qualitätsstandard kann schwer zu kontrollieren sein | Anforderungen für KMG, Lehren, Sichtprüfung oder Funktionsprüfung bestätigen |
7. Warum Material und Bearbeitungsbereiche gemeinsam bewertet werden sollten
Aluminiumlegierungen und Nachbearbeitungsbereiche sollten bereits in der Konstruktionsphase gemeinsam bewertet werden. Ein Material, das für den Guss geeignet ist, erfordert möglicherweise dennoch eine sorgfältige Planung der CNC-Bearbeitung. Ein Merkmal, das in einem 3D-Modell einfach aussieht, kann nach dem Guss zusätzliche Zugabe, spezielle Vorrichtungen, kontrollierte Bezugsflächen oder zusätzliche Prüfungen erfordern.
Entscheidung in der Konstruktionsphase | Warum es wichtig ist | Risiko bei Nichtbeachtung |
|---|---|---|
Aluminiumlegierung bestätigen | Material beeinflusst Härte, Schwund, Stabilität und Zerspanbarkeit | Späte Materialänderungen können Werkzeug- und Bearbeitungskosten beeinflussen |
Bearbeitete Bereiche bestätigen | Bohrungen, Gewinde, Dichtflächen und Bezugsflächen benötigen ausreichende Zugabe | Unzureichendes Material oder zusätzliche Nacharbeit nach dem Guss |
Vorrichtungsstrategie bestätigen | Die Position der Vorrichtung beeinflusst Bearbeitungsgenauigkeit und Wiederholbarkeit | Instabile Bohrungspositionen und Messstreitigkeiten |
Prüfpunkte bestätigen | Die Prüfung beeinflusst die Genauigkeit des Angebots und die Produktionsqualitätskontrolle | Unklare Abnahmestandards und Risiko des Chargenausschusses |
8. Was Käufer vor der Angebotserstellung bereitstellen sollten
Um die CNC-Bearbeitung nach dem Druckguss genau zu schätzen, sollten Käufer 2D-Zeichnungen, 3D-Modelle, die ausgewählte Aluminiumlegierung, Anforderungen an die Materialeigenschaften, Kennzeichnungen der Bearbeitungsbereiche, kritische Toleranzen, Anforderungen an die Bearbeitungszugabe, Oberflächenrauheit, Prüfanforderungen, Jahresbedarf und Montageanforderungen bereitstellen.
Informationen des Käufers | Warum es wichtig ist | Wie es dem Lieferanten hilft |
|---|---|---|
Ausgewählte Aluminiumlegierung | Material beeinflusst Härte, Standzeit, Stabilität und Bearbeitungsverhalten | Hilft bei der Schätzung von Schneidwerkzeugen, Zykluszeit und Bearbeitungsrisiko |
Kennzeichnung der Bearbeitungsbereiche | Zeigt, welche Flächen nach dem Guss eine CNC-Bearbeitung benötigen | Hilft bei der Schätzung von Vorrichtungen, Werkzeugwegen und Bearbeitungszeit |
Kritische Toleranzen | Definiert, welche Maße einer strengen Kontrolle bedürfen | Hilft, Prüfung und Prozesskontrolle genau zu kalkulieren |
Anforderung an die Oberflächenrauheit | Dichtflächen und funktionale Oberflächen benötigen möglicherweise eine kontrollierte Oberfläche | Hilft bei der Planung des Schnittprozesses und der Endprüfung |
Jahresbedarf | Das Volumen beeinflusst Investition in Vorrichtungen, Werkzeugplanung, Prüfmethode und Stückkosten | Hilft, Kosten für Prototypen, Kleinserien und Massenproduktion auszubalancieren |
Montageanforderungen | Zeigt, wie bearbeitete Merkmale Passung, Dichtung, Befestigung und Funktion beeinflussen | Hilft, Unter- oder Überbearbeitung zu vermeiden |
9. Zusammenfassung
Frage | Antwort |
|---|---|
Beeinflussen Aluminiumlegierungen die CNC-Bearbeitung nach dem Gießen? | Ja. Aluminiumlegierungen beeinflussen Härte, Standzeit, Stabilität, Zerspanbarkeit, Maßhaltigkeit und die endgültigen Bearbeitungskosten. |
Welche Bereiche benötigen normalerweise eine CNC-Bearbeitung? | Kritische Bohrungen, Gewinde, Dichtflächen, Montageflächen, Bezugsflächen, Lagerbereiche und Montageschnittstellen benötigen oft eine CNC-Bearbeitung. |
Warum ist die Bearbeitungszugabe wichtig? | Zu viel Zugabe erhöht die Schnittzeit und den Werkzeugverschleiß, während zu wenig Zugabe zu unvollständiger Reinigung oder Ausschuss führen kann. |
Warum erhöhen enge Toleranzen die Kosten? | Enge Toleranzen erfordern bessere Vorrichtungen, Werkzeuge, Bearbeitungskontrolle, Prüfzeit und Qualitätsmanagement. |
Was sollten Käufer frühzeitig bestätigen? | Käufer sollten Aluminiumlegierung, Bearbeitungsbereiche, kritische Toleranzen, Zugabe, Rauheit, Prüfanforderungen und Montagebedürfnisse vor der Angebotserstellung bestätigen. |
Zusammenfassend lässt sich sagen, dass Aluminiumlegierungen für den Guss die CNC-Bearbeitung nach dem Druckguss beeinflussen. Die Materialhärte beeinflusst die Standzeit der Werkzeuge. Die Materialstabilität beeinflusst die Maßhaltigkeit. Kritische Bohrungen, Gewinde, Dichtflächen, Montageflächen und Bezugsflächen benötigen nach dem Guss oft eine CNC-Bearbeitung. Bearbeitungszugabe, Toleranzanforderungen, Vorrichtungen, Werkzeuge, Prüfmethoden und die endgültigen Kosten sollten während der Konstruktionsphase gemeinsam mit der Materialauswahl bewertet werden. Käufer sollten die CNC-Bearbeitungsbereiche vor der Angebotserstellung bestätigen, damit der Lieferant Werkzeugkosten, Bearbeitungszeit, Prüfanforderungen und den Endpreis genau schätzen kann.
