Wie unterstützen CMM- und Röntgenprüfungen die Qualität von Präzisionsdruckgussteilen?
Wie unterstützen CMM- und Röntgenprüfungen die Qualität von Präzisionsdruckgussteilen?

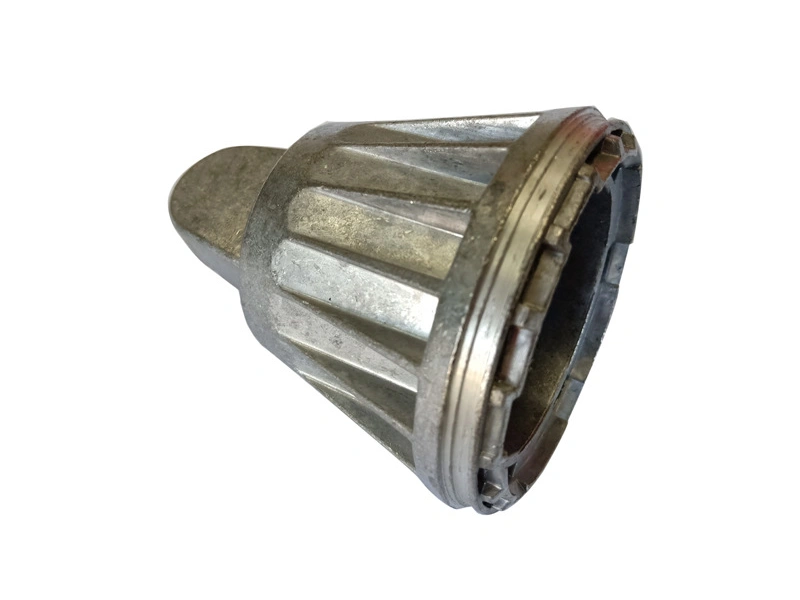

CMM- und Röntgenprüfungen unterstützen die Qualität von Präzisionsdruckgussteilen, indem sie sowohl externe Abmessungen als auch die interne Gussintegrität verifizieren. Das CMM überprüft kritische Abmessungen, Bezugsflächen, Geometrie, Position, Ebenheit und Koaxialität, während die Röntgenprüfung hilft, Porosität, Lunker und interne Fehler zu identifizieren.
1. Warum eine Sichtprüfung für Präzisionsdruckgussteile nicht ausreicht
Eine Sichtprüfung kann Oberflächenfehler, Grate, Kratzer und offensichtliche optische Mängel finden, aber sie kann nicht bestätigen, ob kritische Abmessungen innerhalb der Toleranz liegen oder ob interne Defekte vorhanden sind. Präzisionsdruckgussteile erfordern oft Maßgenauigkeit, Passgenauigkeit bei der Montage und interne Zuverlässigkeit, daher sollte die Prüfung dem Risiko des Bauteils entsprechen.
Für präzisionskritische Komponenten sollten Käufer Inspektionsmethoden vor der Serienproduktion definieren, anstatt sich nur auf abschließende Sichtprüfungen zu verlassen.
Prüfmethode | Geprüfte Merkmale | Geeigneter Einsatz |
|---|---|---|
Kritische Abmessungen und Geometrie | Montagebauteile und Präzisionsteile. | |
Interne Porosität und Lunker | Strukturbauteile und hochzuverlässige Teile. | |
Gewindelehre | Gewindequalität | Gewindete Druckgussteile. |
Oberflächenprüfung | Kosmetische Fehler | Optisch kritische Teile. |
Funktionstest | Leistungsverhalten im Endgebrauch | Montagebauteile und bewegte Teile. |
Chargenprotokolle | Reproduzierbarkeit | Serienproduktionsprojekte. |
2. Wie die CMM-Prüfung die Maßqualität unterstützt
Die CMM-Prüfung kann Bezugsflächen, Bohrungspositionen, Ebenheit, Rechtwinkligkeit, Koaxialität, Passflächen und andere geometrische Anforderungen verifizieren. Dies ist wichtig, wenn Druckgussteile mit Befestigungselementen, Dichtungen, Lagern, Wellen oder anderen passenden Komponenten montiert werden müssen.
Wenn das Teil eine CNC-Nachbearbeitung durchläuft, kann die CMM-Prüfung auch bestätigen, ob die bearbeiteten Merkmale der Zeichnung und den Montageanforderungen entsprechen. Neway kann CNC-Bearbeitung für präzise Gussteile mit einer Prüfplanung kombinieren, um die Maßzuverlässigkeit zu verbessern.
3. Wie die Röntgenprüfung die interne Qualität unterstützt
Die Röntgenprüfung hilft dabei, interne Porosität, Lunker und versteckte Fehler zu erkennen, die von außen nicht sichtbar sind. Dies kann für Strukturbauteile, Dichtungsteile, hochzuverlässige Komponenten und Langzeitproduktionsprojekte wichtig sein, bei denen die interne Gussintegrität die Leistung beeinflusst.
Nicht jedes Teil benötigt das gleiche Prüfniveau. Käufer sollten die Prüfintensität basierend auf dem funktionalen Risiko, der Produktanwendung und den Qualitätsanforderungen wählen.
Prüfrisiko | Mögliches Ergebnis | Empfohlene Kontrolle |
|---|---|---|
Es wird nur eine Sichtprüfung durchgeführt. | Kritische Abmessungen und interne Fehler können übersehen werden. | Verwenden Sie je nach Risiko CMM, Röntgen, Lehren oder Funktionstests. |
Kritischen Abmessungen fehlt eine CMM-Verifizierung. | Teile können während der Montage oder beim Abdichten versagen. | Verwenden Sie die CMM-Prüfung für Bezugsmerkmale und funktionale Abmessungen. |
Interne Fehler werden nicht geprüft. | Porosität oder Lunker können die Zuverlässigkeit beeinträchtigen. | Verwenden Sie die Röntgenprüfung, wenn die interne Qualität entscheidend ist. |
Der Prüfstandard stimmt nicht mit der Zeichnung überein. | Berichte schützen möglicherweise nicht die tatsächlichen funktionalen Anforderungen. | Verknüpfen Sie Prüfpunkte mit kritischen Zeichnungsabmessungen. |
Muster verfügen über Berichte, aber in der Produktion fehlt die Stichprobenentnahme. | Die Qualität in der Serienproduktion kann unbemerkt abweichen. | Verwenden Sie Chargenstichproben, Prüfprotokolle und Rückverfolgbarkeit. |
4. Wie Neway die Prüfung für Präzisionsdruckguss plant
Neway kann Käufern helfen, die Qualitätskontrolle für Präzisionsdruckguss zu planen, indem Prüfmethoden entsprechend dem Bauteilrisiko ausgewählt werden. Für Langzeitprojekte kann Neway auch Präzisionsdruckgussteile für die Serienproduktion mit Chargenprüfung und Rückverfolgbarkeit unterstützen.
Zusammenfassung
Käuferfrage | Empfohlene Prüfmethode |
|---|---|
Wie können kritische Abmessungen verifiziert werden? | Verwenden Sie die CMM-Prüfung für Bezugsflächen, Geometrie, Bohrungspositionen und Passmerkmale. |
Wie können interne Gussfehler überprüft werden? | Verwenden Sie die Röntgenprüfung, wenn Porosität, Lunker oder versteckte Fehler die Zuverlässigkeit beeinträchtigen könnten. |
Muss jedes Teil vollständig geprüft werden? | Nein. Die Prüfintensität sollte der Bauteilfunktion, dem Risiko und dem Produktionsvolumen entsprechen. |
Wann sollte die Prüfplanung erfolgen? | Vor der Produktion, damit Berichte, Stichproben und Prüfpunkte mit der Zeichnung übereinstimmen. |
