Cómo el utillaje de fundición a presión afecta al costo, la calidad y la estabilidad de la producció...

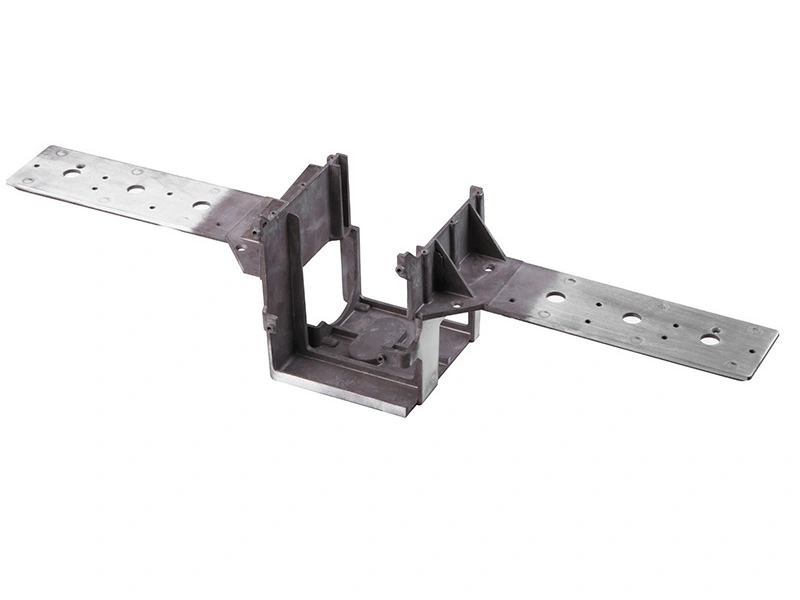

Cómo el utillaje de fundición a presión afecta al costo, la calidad y la estabilidad de la producción
El utillaje de fundición a presión es una de las inversiones más importantes en un proyecto de fundición a presión personalizado. No solo define la forma de la pieza. Afecta al costo del utillaje, la calidad de la pieza, la estabilidad dimensional, el margen de mecanizado CNC, el acabado superficial, los resultados de las muestras de prueba, el tiempo de ciclo, la tasa de scrap y la estabilidad de la producción a largo plazo.
Para compradores, ingenieros, gerentes de proyectos y desarrolladores de productos, el utillaje de fundición a presión debe revisarse antes de que comience la fabricación del molde. Un diseño deficiente del utillaje puede causar porosidad, retracción, uniones en frío, rebabas, buriles, deformación, marcas de eyectores, marcas de línea de unión, dimensiones inestables y mayores costos de postprocesamiento. Estos problemas suelen ser costosos de corregir una vez que ya se han producido las muestras de prueba.
Un buen plan de utillaje de fundición a presión personalizado debe conectar la selección de materiales, el diseño de la pieza, la estructura del molde, el diseño de la puerta y el canal de alimentación, la ventilación, la refrigeración, la disposición de los eyectores, las superficies cosméticas, las áreas de mecanizado CNC, los requisitos de tratamiento superficial, los estándares de inspección y el volumen de producción. Cuando estos factores se confirman temprano, los compradores pueden reducir el riesgo de modificación del utillaje y preparar el proyecto para una producción estable.

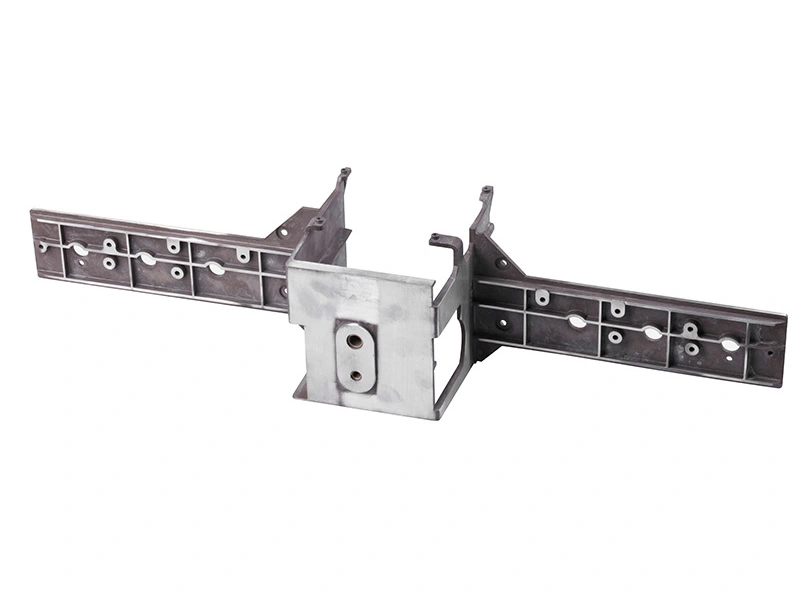

¿Qué es el utillaje de fundición a presión?
El utillaje de fundición a presión es el sistema de moldes utilizado en la producción de fundición a presión para formar piezas metálicas personalizadas. Controla cómo entra el metal fundido en la cavidad del molde, cómo se enfría la pieza, cómo escapa el gas atrapado, cómo se expulsa la pieza y si la pieza puede producirse repetidamente con calidad estable.
El utillaje de fundición a presión generalmente incluye la cavidad del molde, el núcleo del molde, la puerta, el canal de alimentación, el desbordamiento, el sistema de ventilación, el canal de refrigeración, los pines eyectores, la línea de unión y los deslizadores o insertos cuando sea necesario. Cada característica del utillaje afecta la calidad de la fundición, el costo del utillaje, el tiempo de ciclo y la consistencia final de la pieza.
Para los compradores que adquieren piezas metálicas de fundición a presión personalizadas, el utillaje debe tratarse como una base del proyecto, no solo como un cargo inicial por el molde. Un utillaje estable respalda una mejor calidad de la pieza, un menor riesgo de retrabajo y una producción en masa más predecible.
Elemento del utillaje | Función principal | Impacto para el comprador |
|---|---|---|
Cavidad del molde | Forma la geometría externa de la pieza | Afecta la geometría de la pieza, la calidad superficial y la repetibilidad |
Núcleo del molde | Forma estructuras internas, bolsillos y características complejas | Afecta la función, el ensamblaje y la complejidad del molde |
Puerta y canal de alimentación | Controla el flujo de metal fundido hacia el molde | Afecta la calidad de llenado, las marcas de flujo y el riesgo de porosidad |
Sistema de desbordamiento y ventilación | Soporta la estabilidad del llenado y la liberación de gases | Reduce el gas atrapado y los defectos internos |
Canal de refrigeración | Controla la temperatura del molde y la solidificación | Afecta el tiempo de ciclo, la retracción y la estabilidad dimensional |
Pines eyectores | Empujan la pieza fuera del molde después de la fundición | Afecta las marcas de los eyectores, la deformación y las superficies cosméticas |
Línea de unión | Define dónde se encuentran las mitades del molde | Afecta las rebabas, las líneas visibles y la carga de trabajo de acabado |
Deslizadores o insertos | Forman socavados, características laterales o estructuras locales especiales | Aumenta la flexibilidad de diseño pero puede elevar el costo del utillaje |
Por qué el utillaje de fundición a presión es crítico para piezas personalizadas
El utillaje de fundición a presión es crítico porque controla la estabilidad de la formación de la pieza antes de que comience la producción. Si el diseño del utillaje no coincide con el material, la geometría de la pieza, el espesor de pared, la tolerancia, el requisito superficial y la cantidad de producción, pueden aparecer problemas de calidad durante el muestreo o la producción en masa.
El diseño de la puerta afecta las marcas de flujo, las uniones en frío y la porosidad. El diseño de ventilación afecta los defectos internos. El diseño de refrigeración afecta la estabilidad dimensional y el tiempo de ciclo. La posición de la línea de unión afecta las superficies visibles y el costo de acabado. La posición del pin eyector afecta las superficies cosméticas y las áreas de ensamblaje. La precisión del molde afecta el margen disponible para el mecanizado CNC posterior.
La calidad del utillaje también afecta el costo unitario a largo plazo y la tasa de scrap. Una herramienta con mejor diseño y estabilidad de producción puede reducir el retrabajo, la presión de inspección y la inconsistencia de lotes. Una herramienta barata puede generar un costo total más alto si causa reparaciones repetidas del molde, dimensiones inestables o mala calidad superficial.
Área del utillaje | Qué afecta | Riesgo para el comprador si se planifica mal |
|---|---|---|
Diseño de la puerta | Flujo de metal, equilibrio de llenado, marcas de flujo y uniones en frío | Malo llenado y defectos visibles |
Diseño de ventilación | Liberación de aire y control de defectos internos | Porosidad y rendimiento débil de la pieza |
Diseño de refrigeración | Solidificación, retracción, tiempo de ciclo y estabilidad dimensional | Deformación, retracción y dimensiones inestables |
Posición de la línea de unión | Posición de las rebabas y calidad de la superficie visible | Desbarbado extra, pulido y disputas cosméticas |
Posición del pin eyector | Liberación de la pieza y marcas superficiales | Marcas de eyector en superficies cosméticas o funcionales |
Precisión del molde | Repetibilidad dimensional y margen de mecanizado | Malo ajuste de ensamblaje y mayor riesgo de mecanizado |
¿Qué afecta el costo del utillaje de fundición a presión?
El costo del utillaje de fundición a presión está afectado por el tamaño de la pieza, la complejidad de la pieza, el número de cavidades, el tipo de material, el requisito de tolerancia, el requisito superficial y el volumen de producción. Los compradores no deben evaluar el utillaje solo por el precio del molde. También deben considerar la vida útil del utillaje, el tiempo de ciclo, la tasa de scrap, el costo de mantenimiento, el costo unitario y la estabilidad de la producción en masa.
Una pieza más grande o compleja generalmente requiere un molde más grande y complejo. Nervios, salientes, agujeros, socavados, deslizadores, insertos y superficies cosméticas pueden aumentar la dificultad del utillaje. El utillaje multicavidad puede aumentar el costo inicial del molde, pero puede reducir el costo unitario cuando el volumen de producción es lo suficientemente alto.
Factor de costo | Cómo afecta al utillaje | Preocupación del comprador |
|---|---|---|
Tamaño de la pieza | Las piezas más grandes necesitan bases de molde más grandes | Mayor costo inicial del utillaje |
Complejidad de la pieza | Nervios, salientes, agujeros y socavados aumentan la dificultad del molde | Se necesita más revisión DFM |
Número de cavidades | El utillaje multicavidad mejora la producción pero aumenta el costo del molde | Equilibrar el costo del utillaje y el costo unitario |
Tipo de material | Las aleaciones de aluminio, zinc y cobre afectan el diseño del molde de manera diferente | Estabilidad del proceso |
Requisito de tolerancia | Dimensiones ajustadas requieren mejor precisión del utillaje | Mayor costo de utillaje e inspección |
Requisito superficial | Las piezas cosméticas necesitan una mejor planificación de puertas, eyectores y líneas de unión | Control de apariencia |
Volumen de producción | Los proyectos de alto volumen necesitan utillaje de producción más robusto | Estabilidad a largo plazo |
Cómo el utillaje de fundición a presión afecta la calidad de la pieza
El utillaje de fundición a presión tiene un impacto directo en la calidad de la pieza. Muchos defectos de fundición a presión no se pueden corregir completamente más tarde mediante pulido, recubrimiento o mecanizado CNC porque provienen del diseño del utillaje, el diseño de la puerta, la ventilación, la refrigeración, la eyección y el control del proceso trabajando juntos.
Un utillaje deficiente puede causar porosidad, retracción, unión en frío, rebabas, buriles, marcas de flujo, deformación, marcas de pines eyectores, marcas de línea de unión, inestabilidad dimensional y problemas de margen de mecanizado. Estos problemas pueden aumentar la presión de inspección, el costo de retrabajo, la tasa de scrap y el riesgo de entrega.
Un buen utillaje de fundición a presión mejora el flujo de metal, la liberación de gases, el equilibrio de enfriamiento, la liberación de la pieza y la repetibilidad dimensional. Para los compradores, la calidad del utillaje está directamente conectada con la calidad de la pieza y el costo de fabricación a largo plazo.
Problema de calidad | Cómo el utillaje puede afectarlo | Riesgo para el comprador |
|---|---|---|
Porosidad | Una ventilación deficiente o un llenado turbulento pueden atrapar gas dentro de la pieza | Estructura débil, riesgo de fugas y problemas de acabado |
Retracción | Un enfriamiento deficiente o áreas de pared gruesa pueden crear defectos de retracción | Defectos internos y dimensiones inestables |
Unión en frío | Un diseño de puerta inadecuado o una ruta de llenado deficiente pueden causar fusión incompleta | Defectos visibles y resistencia reducida |
Rebabas y buriles | La calidad de la línea de unión y el ajuste del molde afectan el control de rebabas | Costo adicional de recorte, desbarbado y pulido |
Marcas de flujo | La ruta de flujo del metal y la ubicación de la puerta afectan las superficies visibles | Mala apariencia después de pintar o recubrir |
Deformación | El diseño de enfriamiento y eyección afecta la forma de la pieza después de la fundición | Problemas de ensamblaje y fallo en la inspección |
Marcas de pines eyectores | La colocación de los eyectores afecta las superficies cosméticas y funcionales | Rechazo cosmético o problemas en superficies de contacto |
Inestabilidad dimensional | La precisión del molde y el equilibrio térmico afectan la repetibilidad | Variación entre lotes y mal ajuste de ensamblaje |
Problemas de margen de mecanizado | El utillaje puede no dejar suficiente material para características mecanizadas críticas | Scrap, retrabajo o tolerancia final deficiente |
Cómo el utillaje de fundición a presión afecta el mecanizado CNC
No todas las superficies de fundición a presión necesitan mecanizado CNC, pero muchas áreas funcionales requieren post-mecanizado para cumplir con los requisitos finales de tolerancia, ensamblaje y sellado. Las áreas mecanizadas comunes incluyen agujeros roscados, agujeros de montaje, superficies de localización, caras de sellado, agujeros de cojinete, superficies de referencia, áreas controladas por planitud y áreas de ensamblaje con tolerancias ajustadas.
El utillaje de fundición a presión debe considerar el margen de mecanizado antes de que comience la fabricación del molde. Si el utillaje no deja suficiente material en áreas críticas, el proveedor puede no ser capaz de mecanizar las dimensiones finales de manera confiable. Si el utillaje no proporciona superficies de referencia estables, el posicionamiento de los accesorios puede volverse difícil y la variación del mecanizado puede aumentar.
Para piezas de fundición a presión mecanizadas, los compradores deben marcar las áreas de mecanizado CNC durante la etapa de RFQ. Esto ayuda al proveedor a planificar el margen del molde, la estrategia de sujeción, la secuencia de mecanizado, el método de inspección y el costo final.
Área de mecanizado CNC | Por qué puede necesitar post-mecanizado | Preocupación del utillaje |
|---|---|---|
Agujeros roscados | Las roscas necesitan profundidad, paso y alineación controlados | Debe quedar suficiente material para el roscado |
Agujeros de montaje | La posición del agujero afecta la precisión del ensamblaje | El molde debe soportar una referencia de mecanizado estable |
Superficies de localización | Las superficies de posicionamiento controlan el ensamblaje repetible | El utillaje debe soportar una planificación de referencias confiable |
Caras de sellado | La planitud y el acabado superficial afectan el control de fugas | El margen debe soportar el mecanizado final de la cara |
Agujeros de cojinete | La redondez y el diámetro pueden necesitar un control estricto | Se requiere fundición estable y margen de mecanizado |
Superficies de referencia | Las referencias controlan la inspección y la ubicación del mecanizado | Referencias inestables pueden aumentar la variación del mecanizado |
Áreas controladas por planitud | La fundición por sí sola puede no cumplir con la planitud estricta | El enfriamiento y el margen deben planificarse temprano |
Áreas de ensamblaje con tolerancias ajustadas | El ajuste final puede requerir mecanizado de precisión | El utillaje debe soportar stock y posicionamiento repetibles |
Cómo el utillaje de fundición a presión afecta el acabado superficial
El utillaje de fundición a presión afecta fuertemente el acabado superficial final. Si las superficies cosméticas, las líneas de unión, las ubicaciones de los pines eyectores, las ubicaciones de las puertas y la calidad de la fundición no se planifican antes del utillaje, el pulido, recubrimiento, galvanizado o pintura pueden volverse más difíciles y costosos.
Las líneas de unión pueden afectar las superficies visibles. Los pines eyectores pueden dejar marcas en las caras cosméticas. La eliminación de la puerta puede aumentar el trabajo de pulido. La porosidad puede afectar el recubrimiento y la galvanización. Las marcas de flujo pueden mostrarse después de pintar. Las rebabas pueden aumentar el costo de desbarbado. Estos problemas a menudo comienzan desde el diseño del utillaje y la planificación del proceso.
Si los compradores necesitan piezas de grado de apariencia alto, deben confirmar las superficies cosméticas, los requisitos de tratamiento superficial y los estándares de inspección antes de que comience el utillaje. El utillaje debe diseñarse para reducir las marcas visibles en las superficies clave y soportar una calidad superficial consistente en la producción.
Problema de acabado superficial | Cómo el utillaje lo afecta | Acción del comprador |
|---|---|---|
Marcas de línea de unión | La ubicación de la línea de unión puede aparecer en caras visibles | Marcar superficies cosméticas antes del utillaje |
Marcas de pines eyectores | La disposición de los eyectores puede afectar las superficies visibles y de ensamblaje | Confirmar posiciones de los eyectores durante la revisión DFM |
Marcas de eliminación de puerta | La ubicación de la puerta afecta la carga de trabajo de recorte y pulido | Evitar áreas importantes de apariencia cuando sea posible |
Porosidad después del recubrimiento o galvanizado | Una ventilación y llenado deficientes pueden crear poros que se muestran después del acabado | Revisar requisitos de puerta, ventilación y calidad de fundición |
Marcas de flujo después de pintar | La ruta de flujo del metal puede dejar variación superficial visible | Definir estándar superficial aceptable antes del utillaje |
Rebabas y buriles | El ajuste del molde y la calidad de la línea de unión afectan el control de rebabas | Planificar el costo de desbarbado y acabado temprano |
Inconsistencia de apariencia | La estabilidad del utillaje afecta la calidad superficial entre lotes | Confirmar criterios de inspección antes de la producción en masa |
Utillaje de prueba vs. Utillaje de producción
El utillaje de prueba, utillaje de prototipo, utillaje de producción y utillaje multicavidad sirven para diferentes etapas del proyecto. Los compradores deben elegir el tipo de utillaje según la madurez del diseño, las necesidades de validación de muestras, la demanda anual, el costo unitario objetivo y el riesgo de producción.
El utillaje de prueba puede ayudar a validar el diseño de la pieza, la estructura, el proceso y la calidad de la muestra antes de la producción completa. El utillaje de producción generalmente se usa después de que se confirman el diseño, el material, el tratamiento superficial y la demanda de producción. El utillaje multicavidad puede costar más inicialmente, pero puede mejorar la producción y reducir el costo unitario para proyectos de volumen medio a alto.
Tipo de utillaje | Propósito principal | Etapa adecuada |
|---|---|---|
Utillaje de prueba | Validar diseño, estructura, proceso y calidad de la muestra | Antes de la producción completa |
Utillaje de prototipo | Soportar validación de muestras limitadas o pequeños lotes | Etapa de desarrollo de producto |
Utillaje de producción | Soportar producción en masa estable a largo plazo | Diseño confirmado y demanda estable |
Utillaje multicavidad | Mejorar la producción y reducir el costo unitario | Proyectos de volumen medio a alto |
¿Se puede modificar el utillaje de fundición a presión?
El utillaje de fundición a presión a menudo se puede modificar después de las muestras de prueba, pero la modificación del utillaje generalmente aumenta el costo y el tiempo de entrega. Dependiendo del problema, el proveedor puede necesitar soldadura del molde, cambios de insertos, ajuste de la puerta, ajuste del eyector, pulido de la cavidad, corrección de mecanizado local o revisión del diseño.
Las razones comunes para la modificación del utillaje incluyen cambio de diseño, interferencia de ensamblaje, problema de posición de agujero, problema de espesor de pared, defecto superficial, problema de porosidad, problema de retracción, problema de línea de unión, problema de marca de eyector y problema de margen de mecanizado.
Los compradores pueden reducir el riesgo de modificación confirmando el material, la estructura, la tolerancia, las superficies cosméticas, las áreas de mecanizado CNC y los requisitos de tratamiento superficial antes de que comience el utillaje. Cuanto más completa sea la revisión DFM antes de la fabricación del molde, menor será el riesgo de cambios costosos en el utillaje después del muestreo.
Razón de la modificación | Posible acción del utillaje | Impacto para el comprador |
|---|---|---|
Cambio de diseño | Cambio de cavidad, cambio de inserto o nueva estructura local | Costo extra y mayor tiempo de entrega |
Interferencia de ensamblaje | Corrección local del molde o ajuste del diseño de la pieza | Revisión adicional de muestras |
Problema de posición de agujero | Corrección del utillaje o ajuste de post-mecanizado | Revisión de inspección y accesorios |
Problema de espesor de pared | Modificación del diseño o de la cavidad | Revisión de riesgo de retracción y llenado |
Defecto superficial | Ajuste de puerta, pulido, ventilación o proceso | Retraso en la aprobación de apariencia |
Problema de porosidad o retracción | Cambio de puerta, ventilación, refrigeración o proceso | Más ejecuciones de prueba y pruebas de calidad |
Problema de línea de unión | Ajuste de la estructura del molde o pulido | Posible aumento de costos de apariencia y acabado |
Problema de marca de eyector | Ajuste de la disposición de los eyectores o revisión de superficies cosméticas | Riesgo de aprobación de superficies cosméticas |
Problema de margen de mecanizado | Corrección de cavidad o cambio de proceso de mecanizado | Scrap, retrabajo o riesgo de tolerancia |
Qué deben confirmar los compradores antes de iniciar el utillaje de fundición a presión
Antes de iniciar el utillaje de fundición a presión, los compradores deben confirmar tanto la información técnica como la comercial. Un modelo 3D por sí solo no es suficiente porque el utillaje depende del material, la tolerancia, las superficies cosméticas, las áreas de mecanizado, el tratamiento superficial, el volumen de producción y los requisitos de entrega.
La información clara ayuda al proveedor a evaluar la estructura del molde, el diseño de la puerta, la ventilación, la refrigeración, la disposición de los eyectores, el margen de mecanizado, la calidad superficial, el método de inspección y el costo final del utillaje. También reduce la posibilidad de modificación del utillaje después de las muestras de prueba.
Información del comprador | Por qué se necesita | Qué ayuda a evaluar al proveedor |
|---|---|---|
Dibujo 2D | Muestra dimensiones, tolerancias, notas y características críticas | Precisión del molde, requisitos de mecanizado e inspección |
Modelo 3D | Muestra geometría, espesor de pared, nervios, salientes y socavados | Viabilidad de fundición y estructura del molde |
Requisito de material | El material afecta el llenado, la retracción, la refrigeración y la estrategia de utillaje | Planificación de puerta, ventilación, refrigeración y proceso |
Demanda anual | Muestra el volumen de producción esperado | Número de cavidades, vida útil del utillaje e inversión en utillaje |
Cantidad del pedido | Define el tamaño del lote y la planificación de producción | Costo y cronograma de entrega |
Requisito de tolerancia | Define dimensiones críticas y variación permitida | Precisión del molde y costo de inspección |
Dimensiones críticas | Identifica dimensiones que afectan el ajuste o la función | Margen de mecanizado y control de calidad |
Marcado de superficies cosméticas | Muestra caras visibles y críticas para la apariencia | Planificación de puerta, eyector y línea de unión |
Áreas de mecanizado CNC | Muestra agujeros, roscas, caras y referencias que necesitan mecanizado | Margen de mecanizado y planificación de accesorios |
Requisito de tratamiento superficial | Define necesidades de pulido, galvanizado, pintura, recubrimiento u otro acabado | Calidad superficial y planificación de postprocesamiento |
Requisito de ensamblaje | Muestra cómo encaja la pieza con otros componentes | Revisión de referencias, tolerancias e interferencias |
Ambiente de trabajo | Muestra calor, corrosión, desgaste, exposición al exterior o condiciones funcionales | Material, acabado superficial y requisitos de inspección |
Costo objetivo | Aclara las expectativas comerciales | Equilibrio entre costo de utillaje, proceso y unitario |
Cronograma de producción | Aclara el tiempo para utillaje, muestras, aprobación y producción | Planificación del proyecto y control del tiempo de entrega |
Muestra o pieza de referencia | Muestra apariencia, ajuste o función esperados | Validación de muestra y punto de referencia de calidad |
Cómo reducir el riesgo del utillaje de fundición a presión
Los compradores pueden reducir el riesgo del utillaje de fundición a presión realizando una revisión DFM antes de la fabricación del molde. La revisión debe verificar el espesor de pared, nervios, radios de esquina, ángulos de salida, socavados, líneas de unión, ubicaciones de puertas, diseño de canales, ventilación, refrigeración, disposición de eyectores, superficies cosméticas, superficies funcionales y margen de mecanizado CNC.
Para el utillaje de fundición a presión de aluminio, los compradores deben prestar atención al control térmico, riesgo de porosidad, margen de mecanizado y acabado superficial. Para el utillaje de fundición a presión de zinc, los compradores deben prestar atención a los detalles finos, superficies cosméticas y repetibilidad dimensional. Para el utillaje de fundición a presión de aleación de cobre, los compradores deben revisar cuidadosamente el comportamiento del material, el control de calor, el costo de mecanizado y los requisitos de rendimiento funcional.
Después de las muestras de prueba, los compradores deben revisar los informes dimensionales, la apariencia superficial, el ajuste de ensamblaje, los resultados de mecanizado y los estándares de inspección antes de aprobar la producción en masa. Esto ayuda a prevenir que pequeños problemas de prueba se conviertan en grandes problemas de producción en lote.
Paso de reducción de riesgo | Qué verificar | Beneficio para el comprador |
|---|---|---|
Revisión DFM antes del utillaje | Espesor de pared, nervios, radio de esquina, ángulo de salida y socavados | Reduce el riesgo de modificación del molde |
Planificación de puerta, canal, ventilación y refrigeración | Flujo de metal, liberación de gases, control térmico y estabilidad del proceso | Mejora la calidad de fundición y el éxito de las muestras de prueba |
Definición de superficies cosméticas y funcionales | Caras visibles, caras de contacto, caras de sellado y referencias de ensamblaje | Reduce disputas de apariencia y funcionales |
Confirmación del margen de mecanizado CNC | Agujeros, roscas, áreas de planitud, caras de sellado y superficies de referencia | Previene stock de mecanizado insuficiente |
Validación de prototipo o muestra | Ajuste, función, calidad superficial y dimensiones | Reduce el riesgo de producción en masa |
Revisión de muestra de prueba | Informe dimensional, defectos superficiales, ajuste de ensamblaje y resultado de mecanizado | Confirma problemas antes de la producción en lote |
Plan de inspección antes de la producción en masa | Dimensiones críticas, superficies cosméticas y verificaciones funcionales | Mejora la consistencia del lote y la confianza en la entrega |
Neway admite proyectos de utillaje de fundición a presión que requieren fabricación de herramientas y matrices, fundición de metal personalizada, fundición a presión de aluminio, fundición a presión de zinc, fundición a presión de cobre, mecanizado CNC después de la fundición a presión, validación de muestras y soporte de producción. Para los compradores que preparan piezas metálicas de fundición a presión personalizadas para producción, la planificación temprana del utillaje puede reducir la modificación del molde, mejorar la calidad de la pieza y soportar una producción en masa estable.
