La coulée sous pression d'aluminium nécessite-t-elle un usinage CNC ?
La coulée sous pression d'aluminium nécessite-t-elle un usinage CNC ?

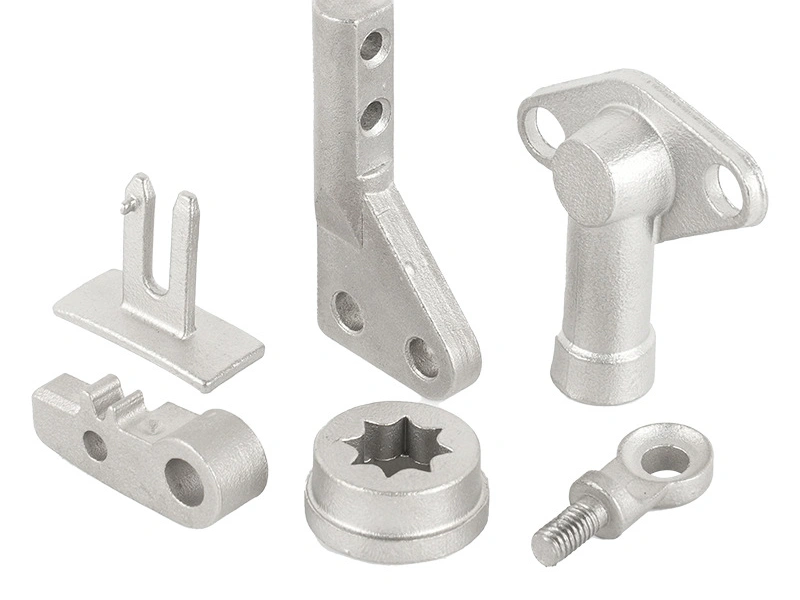

La coulée sous pression d'aluminium ne nécessite pas toujours un usinage CNC, mais de nombreuses zones fonctionnelles ont généralement besoin d'un usinage CNC après la coulée sous pression. La coulée sous pression peut former efficacement la forme principale de la pièce, les nervures, les bossages, les couvercles, les boîtiers et les caractéristiques structurelles. Cependant, les trous filetés, les trous de montage, les trous de positionnement, les faces d'étanchéité, les références d'assemblage, les surfaces planes de haute précision, les alésages de roulements et les surfaces d'accouplement fonctionnelles nécessitent souvent un usinage CNC pour obtenir une précision plus étroite et un assemblage fiable.
Pour les acheteurs, l'essentiel est d'indiquer clairement les cotes critiques, les zones d'usinage et les exigences de tolérance sur le plan avant la demande de devis. Cela aide le fournisseur à évaluer plus précisément les dispositifs de maintien, les outils de coupe, les surépaisseurs d'usinage, les méthodes d'inspection, le temps de cycle et le coût final pour les projets de coulée sous pression d'aluminium.
1. Réponse rapide : quand l'usinage CNC est nécessaire après la coulée sous pression
Zone de caractéristique | Pourquoi l'usinage CNC peut être nécessaire | Avantage pour l'acheteur |
|---|---|---|
Trous filetés | Les filetages nécessitent généralement un perçage, un taraudage ou un fraisage de filetage après la coulée | Améliore la résistance de fixation et la fiabilité de l'assemblage |
Trous de montage | La taille et la position des trous nécessitent souvent un contrôle plus strict que les caractéristiques brutes de coulée | Améliore l'alignement avec les vis, les goujons, les supports et les pièces d'accouplement |
Trous de positionnement | Les éléments de positionnement doivent contrôler l'emplacement de la pièce lors de l'assemblage | Réduit les incompatibilités d'assemblage et les variations dimensionnelles |
Faces d'étanchéité | La planéité et la rugosité de surface affectent le contrôle des fuites | Améliore la fiabilité de l'étanchéité dans les boîtiers, les couvercles, les pompes et les pièces fluidiques |
Surfaces de référence d'assemblage | Les références contrôlent la configuration d'usinage, l'inspection et la position finale d'assemblage | Améliore la répétabilité et la cohérence des lots |
Alésages de roulements | Les zones de roulement nécessitent un diamètre, une circularité et un alignement précis | Améliore l'ajustement mécanique et le fonctionnement à long terme |
2. Pourquoi la coulée sous pression seule ne suffit pas toujours
La coulée sous pression est excellente pour produire des formes complexes en aluminium, mais elle ne suffit pas toujours pour chaque surface fonctionnelle. Les surfaces brutes de coulée peuvent convenir aux formes externes, aux nervures, aux bossages, aux couvercles et aux zones non critiques. Cependant, les caractéristiques qui affectent l'assemblage, l'étanchéité, la fixation, le mouvement ou le positionnement de précision nécessitent souvent un contrôle dimensionnel plus strict que ce que le processus de coulée seul peut fournir.
Caractéristique brute de coulée | Généralement acceptable pour | Quand l'usinage CNC devient nécessaire |
|---|---|---|
Forme extérieure principale | Forme générale du boîtier, géométrie du couvercle et surfaces non critiques | Lorsque la surface extérieure nécessite un ajustement précis, une planéité ou une préparation cosmétique |
Nervures et bossages | Soutien structurel et renfort interne | Lorsque les trous de bossage, les inserts ou les filetages nécessitent un emplacement précis |
Trous coulés | Ouvertures brutes ou passages non critiques | Lorsque la taille, la position ou la circularité du trou affecte l'assemblage |
Surfaces planes coulées | Zones de contact non critiques ou cachées | Lorsque la planéité, l'étanchéité ou la précision de la référence est requise |
3. Trous filetés, trous de montage et trous de positionnement
Les trous filetés, les trous de montage et les trous de positionnement font partie des caractéristiques usinées par CNC les plus courantes dans les pièces en aluminium moulées sous pression usinées. Ces zones affectent directement la précision de l'assemblage, la résistance de fixation et l'ajustement répétable avec les composants d'accouplement.
Type de trou | Raison de l'usinage CNC | Risque si non contrôlé |
|---|---|---|
Trous filetés | Les filetages nécessitent une profondeur, un pas, un diamètre et une résistance contrôlés | Vis desserrées, filetages arrachés ou défaillance de la fixation |
Trous de montage | La position du trou affecte l'alignement avec les vis, les supports et les couvercles | Interférence d'assemblage ou mauvais alignement |
Trous de positionnement | Les éléments de positionnement nécessitent une tolérance plus stricte pour un assemblage répétable | Position d'assemblage instable et litiges lors de l'inspection |
Trous lamage | Les surfaces d'assise des fixations peuvent nécessiter un contrôle de la planéité et de la profondeur | Mauvaise assise de la vis ou force de serrage inégale |
4. Faces d'étanchéité et surfaces planes de haute précision
Les faces d'étanchéité et les surfaces planes de haute précision nécessitent généralement un usinage CNC car la performance d'étanchéité dépend de la planéité, de la rugosité de surface, de la qualité du contact et du contrôle dimensionnel. Cela est courant dans les corps de pompe, les carcasses de moteur, les couvercles, les pièces liées aux vannes, les boîtiers électroniques et les composants de manipulation de fluides.
Surface fonctionnelle | Pourquoi elle nécessite un usinage CNC | Avantage pour l'acheteur |
|---|---|---|
Face d'étanchéité | Nécessite une planéité et une rugosité contrôlées pour l'étanchéité par joint ou par contact | Réduit le risque de fuite |
Face de bride | Nécessite un contact stable avec les composants d'accouplement | Améliore l'ajustement d'assemblage et la répartition de la charge |
Surface plane de haute précision | La surface brute de coulée peut ne pas répondre aux exigences de planéité strictes | Améliore la fiabilité dimensionnelle et fonctionnelle |
Surface de contact | Les zones d'accouplement fonctionnelles peuvent nécessiter une texture et une géométrie contrôlées | Améliore l'ajustement, l'étanchéité et les performances à long terme |
5. Références d'assemblage, alésages de roulements et surfaces d'accouplement fonctionnelles
Les références d'assemblage, les alésages de roulements et les surfaces d'accouplement fonctionnelles nécessitent souvent un usinage CNC car elles contrôlent la façon dont la pièce est positionnée, mesurée, assemblée ou utilisée en fonctionnement. Si ces zones sont laissées uniquement à l'état brut de coulée, la pièce peut présenter un ajustement instable ou des performances de lot incohérentes.
Caractéristique | Objectif de l'usinage CNC | Risque de production réduit |
|---|---|---|
Surface de référence d'assemblage | Crée une référence stable pour l'usinage, l'inspection et l'assemblage | Réduit la variation dimensionnelle et l'instabilité du dispositif de maintien |
Alésage de roulement | Contrôle le diamètre, la circularité, l'alignement et l'état de surface | Améliore l'ajustement mécanique et la fiabilité de fonctionnement |
Surface d'accouplement fonctionnelle | Contrôle le contact, la planéité, le jeu et la position | Réduit les interférences d'assemblage et les défaillances fonctionnelles |
Fente ou rainure de précision | Contrôle la largeur, la profondeur, l'emplacement et l'ajustement d'accouplement | Améliore la précision et la répétabilité de l'assemblage |
6. Comment les acheteurs doivent indiquer les exigences d'usinage CNC sur les plans
Les acheteurs doivent indiquer clairement les exigences d'usinage CNC dans les plans 2D et les documents de demande de devis (RFQ). Cela aide le fournisseur à distinguer les surfaces brutes de coulée des surfaces usinées et à éviter les erreurs de devis. Cela empêche également tout usinage inutile sur des zones non critiques.
Informations sur le plan | Pourquoi c'est important | Comment cela aide le devis |
|---|---|---|
Cotes critiques | Indique quelles cotes affectent l'ajustement, l'étanchéité, la fixation ou la performance | Aide à concentrer l'usinage et l'inspection sur les zones fonctionnelles |
Zones d'usinage | Définit quelles surfaces nécessitent un usinage CNC après la coulée | Aide à estimer la conception du dispositif de maintien, la trajectoire de l'outil et le temps d'usinage |
Exigences de tolérance | Des tolérances plus strictes augmentent le coût d'usinage et d'inspection | Aide à établir un devis basé sur les besoins réels de précision |
Rugosité de surface | Les surfaces d'étanchéité et d'accouplement peuvent nécessiter une rugosité contrôlée | Aide à planifier la méthode de coupe et la norme d'inspection |
Références | Définit comment la pièce doit être positionnée pendant l'usinage et l'inspection | Améliore la planification du dispositif de maintien et la répétabilité dimensionnelle |
7. Comment l'usinage CNC affecte le coût et le délai de livraison
L'usinage CNC améliore la précision fonctionnelle, mais il ajoute également des coûts et du temps. Le coût dépend du nombre de caractéristiques usinées, de la surépaisseur d'usinage, du niveau de tolérance, de la complexité du dispositif de maintien, de la durée de vie des outils, de la méthode d'inspection et du volume de production.
Facteur de coût | Pourquoi cela ajoute du coût | Méthode de contrôle des coûts |
|---|---|---|
Nombre de caractéristiques usinées | Plus de trous, de faces, de filetages et de références augmentent le temps d'usinage | Usiner uniquement les zones fonctionnelles qui nécessitent une précision |
Complexité du dispositif de maintien | Les pièces complexes peuvent nécessiter des dispositifs de maintien personnalisés pour un positionnement stable | Définir tôt les références et la séquence d'usinage |
Tolérances serrées | Nécessitent de meilleurs outils, un usinage plus lent et plus d'inspection | Appliquer des tolérances strictes uniquement aux cotes critiques |
Exigences d'inspection | Les MMT, jauges, inspections complètes ou rapports ajoutent du temps de contrôle qualité | Définir le niveau d'inspection en fonction de la fonction et du risque |
8. Ce que les acheteurs doivent fournir pour une évaluation précise de l'usinage CNC
Pour évaluer avec précision l'usinage CNC après la coulée sous pression d'aluminium, les acheteurs doivent fournir des plans 2D, des modèles 3D, des cotes critiques, des marquages de surfaces usinées, des exigences de tolérance, des exigences de rugosité de surface, des informations sur les références, des normes d'inspection, des exigences d'assemblage, la quantité attendue et la demande annuelle.
Informations de l'acheteur | Objectif |
|---|---|
Plan 2D et modèle 3D | Définir la géométrie, les cotes, les trous, les filetages, les références et les caractéristiques fonctionnelles |
Marquages des zones d'usinage | Montrer quelles zones nécessitent un usinage CNC et quelles zones peuvent rester brutes de coulée |
Cotes critiques et tolérances | Aider à évaluer la précision d'usinage, les besoins en dispositifs de maintien et le coût d'inspection |
Exigences de rugosité de surface | Définir les faces d'étanchéité, les surfaces d'accouplement et les besoins de finition fonctionnelle |
Exigences d'assemblage | Aider à identifier les trous, les filetages, les références et les surfaces d'accouplement qui affectent l'ajustement |
Demande annuelle | Aide à planifier les dispositifs de maintien, le temps de cycle, la méthode d'inspection et le coût unitaire |
9. Résumé
Question | Réponse |
|---|---|
La coulée sous pression d'aluminium nécessite-t-elle toujours un usinage CNC ? | Non. De nombreuses surfaces brutes de coulée peuvent être utilisées directement, mais les zones fonctionnelles nécessitent souvent un usinage CNC. |
Quelles zones nécessitent généralement un usinage CNC ? | Trous filetés, trous de montage, trous de positionnement, faces d'étanchéité, références d'assemblage, surfaces planes de haute précision, alésages de roulements et surfaces d'accouplement fonctionnelles. |
Pourquoi l'usinage CNC est-il nécessaire après la coulée sous pression ? | Cela améliore la précision des trous, la qualité des filetages, la performance d'étanchéité, le contrôle des références, l'ajustement d'assemblage et la cohérence dimensionnelle. |
Comment les acheteurs peuvent-ils contrôler le coût d'usinage ? | Les acheteurs doivent indiquer clairement les cotes critiques, les zones d'usinage, les tolérances, la rugosité, les références et les exigences d'inspection avant la demande de devis. |
Quelle est la meilleure stratégie de fabrication ? | Utiliser la coulée sous pression d'aluminium pour la forme principale et l'usinage CNC uniquement pour les zones fonctionnelles qui nécessitent une précision. |
En résumé, la coulée sous pression d'aluminium ne nécessite pas toujours un usinage CNC, mais de nombreuses zones fonctionnelles en ont besoin pour des performances fiables. Les trous filetés, les trous de montage, les trous de positionnement, les faces d'étanchéité, les références d'assemblage, les surfaces planes de haute précision, les alésages de roulements et les surfaces d'accouplement fonctionnelles nécessitent souvent un usinage CNC après la coulée sous pression. Les acheteurs doivent indiquer clairement les cotes critiques, les zones d'usinage et les exigences de tolérance afin que le fournisseur puisse évaluer avec précision les dispositifs de maintien, les outils, le temps d'usinage, le coût d'inspection et le devis final.
