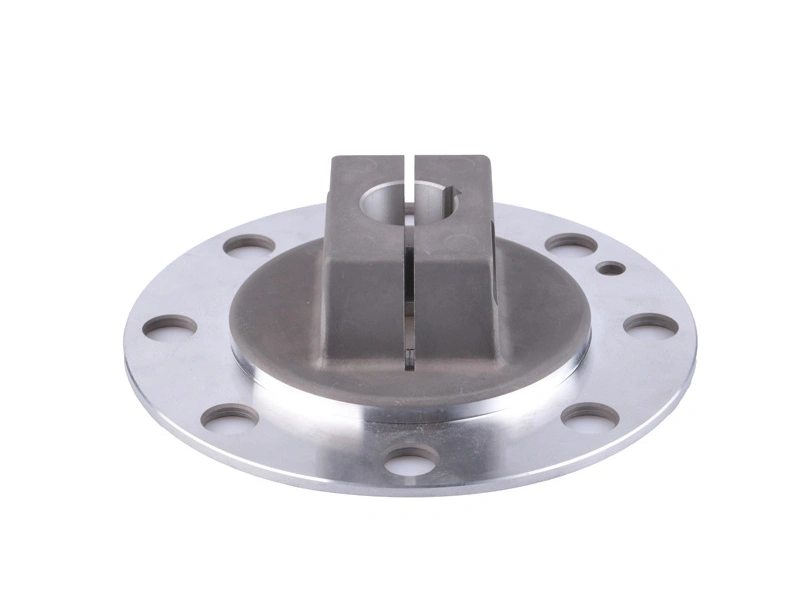

Wie sollten Käufer Rippen, Naben und Befestigungselemente in Aluminiumteilen planen?
Wie sollten Käufer Rippen, Naben und Befestigungselemente in Aluminiumteilen planen?
Käufer sollten Rippen, Naben und Befestigungselemente in druckgegossenen Aluminiumteilen mit Rippen und Naben planen, indem sie vor der Werkzeugherstellung die Rippendicke, die Nabenstruktur, die Schraubenfestigkeit, die Bearbeitung von Befestigungslöchern, den Metallfluss, die Ebenheit der Befestigungsflächen, Montageraster und die Werkzeugmachbarkeit prüfen.
Rippen, Naben und Befestigungselemente sind oft die Strukturen, die das Zusammenbauen, die Festigkeit und die Qualität beim Design von Aluminiumdruckgussteilen am stärksten beeinflussen. Käufer sollten eine DFM-Prüfung (Design for Manufacturing) vor der Werkzeug- und Formenherstellung abschließen, um Schrumpfung, Positionsfehler von Löchern, Montageinterferenzen und das Risiko von Werkzeugmodifikationen zu reduzieren.
1. Rippen für Festigkeit und Gussstabilität planen
Faktor im Rippendesign | Warum es wichtig ist | Risiko bei Nichtbeachtung |
|---|---|---|
Rippendicke | Rippen sollten die Steifigkeit erhöhen, ohne lokale Dickstellen zu erzeugen | Schrumpfmarken, Porosität oder unvollständige Füllung |
Rippenhöhe und Abstand | Beeinflussen Festigkeit, Wärmeableitung, Auswerfen und Metallfluss | Verzug, Füllfehler oder Komplexität des Werkzeugs |
Verbindungsbereiche der Rippen | Rippen sollten smoothly in Wände und Naben übergehen | Spannungskonzentration und lokale Defekte |
2. Naben für Befestigung und Schrumpfkontrolle planen
Naben werden häufig um Schrauben, Stifte, Einsätze und Montagepunkte herum verwendet. Ein schlechtes Nabendesign kann zu lokaler Schrumpfung, schwachen Schraubenbereichen, Gewindeversagen oder kosmetischen Einziehstellen führen.
Bereich des Nabendesigns | Was der Käufer prüfen sollte | Reduziertes Fertigungsrisiko |
|---|---|---|
Wanddicke der Nabe | Ob die Nabe für einen stabilen Guss zu dick oder zu dünn ist | Schrumpfung, Rissbildung und schwache Befestigungsbereiche |
Schraubenfestigkeit | Ob die Struktur Befestigungslasten und wiederholte Montage unterstützt | Gewindeschäden und Montagefehler |
Verbindung der Nabe mit Rippen | Ob Rippen die Nabe stützen, ohne dicke Hotspots zu erzeugen | Lokale Einziehstellen und instabile Festigkeit |
3. Befestigungslöcher und -flächen für die Nachbearbeitung planen
Befestigungslöcher, Gewindelöcher und ebene Befestigungsflächen erfordern oft eine CNC-Bearbeitung für Befestigungslöcher. Käufer sollten identifizieren, welche Merkmale einer engen Kontrolle bedürfen und welche Flächen im Gusszustand belassen werden können.
Befestigungsmerkmal | Warum CNC-Bearbeitung erforderlich sein kann | Was der Käufer definieren sollte |
|---|---|---|
Befestigungslöcher | Lochposition und Durchmesser beeinflussen die Montageausrichtung | Lochtoleranz, Positionstoleranz und Prüfmethode |
Gewindelöcher | Gewinde erfordern meist kontrolliertes Bohren und Gewindeschneiden | Gewindegröße, Tiefe und Lehrenanforderung |
Befestigungsflächen | Ebenheit kann den Montagesitz und die Produktstabilität beeinflussen | Ebenheit, Bezugsraster und Bearbeitungszugabe |
Montageraster | Raster steuern Bearbeitung, Prüfung und Endmontage | Rasterlage und Toleranzstandard |
4. Werkzeug und Metallfluss vor der Produktion prüfen
Rippen, Naben und Befestigungselemente können den Metallfluss und die Werkzeugkomplexität beeinflussen. Eine Prüfung des kundenspezifischen Metallgussdesigns hilft zu bestätigen, ob diese Details zuverlässig gefüllt, gekühlt, ausgeworfen und geprüft werden können.
Bereich der Werkzeugprüfung | Warum es wichtig ist | Reduziertes Risiko |
|---|---|---|
Metallflussweg | Komplexe Rippen und Naben können das Füllverhalten blockieren oder ändern | Unvollständige Füllung, Fließmarken und Porosität |
Kühldesign | Naben und dicke Bereiche benötigen eine ausgeglichene Kühlung | Schrumpfung und lokale Verformung |
Auswerferplanung | Befestigungselemente sollten ohne Beschädigung entformt werden | Auswerfermarken, Schleppspuren und Teilbeschädigung |
5. Strukturen mit anderen Materialwegen vergleichen
Für kleine Befestigungsteile kann Zinkdruckguss für kleine Befestigungsteile geprüft werden, wenn präzise Details und Oberflächenqualität entscheidend sind. Für Funktionsteile, die Leitfähigkeit oder spezielle Leistungen erfordern, kann Kupferdruckguss für Funktionsteile geeigneter sein.
6. Zusammenfassung
Merkmalstyp | Schwerpunkt der Käuferplanung |
|---|---|
Rippen | Gleichgewicht zwischen Festigkeit, Rippendicke, Metallfluss und Gussstabilität |
Naben | Kontrolle des Schrumpfrisikos, der Schraubenfestigkeit und der lokalen Wanddicke |
Befestigungslöcher | CNC-Bearbeitung, Loctoleranz und Gewindeanforderungen definieren |
Befestigungsflächen | Ebenheit, Bezugsflächen und Montageanforderungen bestätigen |
Werkzeugmachbarkeit | DFM vor der Werkzeugherstellung prüfen, um Probleme mit Musterteilen zu reduzieren |
Zusammenfassend sollten Rippen, Naben und Befestigungselemente vor der Werkzeugherstellung geprüft werden, da sie Festigkeit, Füllung, Schrumpfung, CNC-Bearbeitung und Montage beeinflussen. Eine klare DFM-Prüfung hilft Käufern, Werkzeugänderungen, Musterdefekte und Produktionsverzögerungen zu reduzieren.
