Wie beeinflusst die Druckgusswerkzeugqualität die Teilqualität?
Wie beeinflusst die Druckgusswerkzeugqualität die Teilqualität?

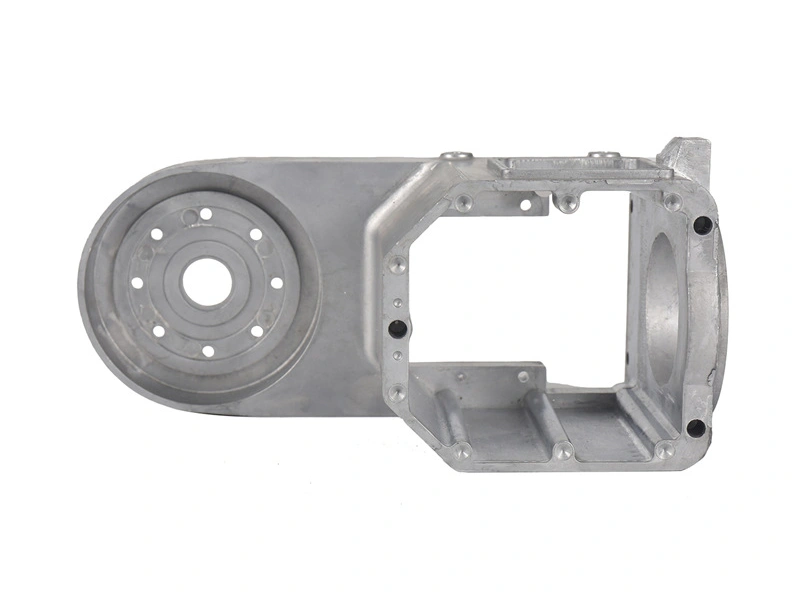

Das Design von Druckgusswerkzeugen beeinflusst die Teilqualität durch die Steuerung der Metallfüllung, Entlüftung, Kühlung, Auswerfung, Trennlinie, Oberflächenqualität und Maßhaltigkeit. Das Angussdesign beeinflusst die Füllung und Fließnähte. Das Entlüftungsdesign beeinflusst das Porenrisiko. Das Kühldesign beeinflusst Verformungen und Maßstabilität. Die Position der Auswerferstifte beeinflusst sichtbare Oberflächen. Die Trennlinie beeinflusst Polieren, Beschichten und Galvanisieren. Die Werkzeugpräzision beeinflusst die CNC-Bearbeitungszugabe.
Wenn Käufer strenge Anforderungen an das Erscheinungsbild, die Toleranzen, die Montage oder die Oberflächenbehandlung haben, sollten diese Details während der Werkzeugkonstruktion und nicht erst nach den Musterteilen bestätigt werden. Ein gutes Werkzeugdesign hilft, die Qualität des kundenspezifischen Metallgusses zu verbessern und Nacharbeit, Ausschuss sowie Lieferrisiken zu reduzieren.
1. Wie das Angussdesign die Füllung und Fließnähte beeinflusst
Das Angussdesign steuert, wie geschmolzenes Metall in den Hohlraum eintritt. Eine schlechte Angussposition oder eine unausgewogene Füllung kann Fließnähte, Kaltläufe, eingeschlossene Gase, Schwachstellen und sichtbare Oberflächenfehler verursachen.
Faktor im Angussdesign | Auswirkung auf die Qualität | Vom Käufer zu bestätigende Punkte |
|---|---|---|
Angussposition | Beeinflusst Füllrichtung und sichtbare Angussmarken | Kosmetische und funktionale Oberflächen |
Läuferbalance | Beeinflusst, ob der Hohlraum gleichmäßig gefüllt wird | Dünne Wände, Rippen, Naben und komplexe Bereiche |
Füllgeschwindigkeit | Beeinflusst Fließnähte, Lufteinschlüsse und Oberflächenqualität | Erscheinungsbildstandard und Porenrisiko |
Angussentgratbereich | Beeinflusst Entgraten, Polieren und endgültiges Erscheinungsbild | Position der Angussmarke und Nachbearbeitungsplan |
2. Wie das Entlüftungsdesign das Porenrisiko beeinflusst
Die Entlüftung hilft Luft beim Hochgeschwindigkeitsfüllen aus dem Hohlraum zu entweichen. Ist die Entlüftung unzureichend, kann eingeschlossene Luft zu Gasporosität, Oberflächenpitten, Schwachstellen und freiliegenden Poren nach der Bearbeitung führen.
Entlüftungsproblem | Möglicher Fehler | Risiko für den Käufer |
|---|---|---|
Schlechte Luftabfuhr | Gasporosität und eingeschlossene Luft | Schwache Teile und höhere Ausschussrate |
Lufteinschluss nahe bearbeiteten Bereichen | Nach CNC-Bearbeitung freiliegende Poren | Ablehnung von Dichtflächen oder funktionalen Oberflächen |
Lufteinschluss nahe kosmetischen Oberflächen | Oberflächenpitten oder Beschichtungsfehler | Ablehnung des Erscheinungsbilds nach Polieren, Beschichten oder Galvanisieren |
Unausgewogene Entlüftung | Inkonsistente Füllqualität | Instabile Serienproduktionsqualität |
3. Wie das Kühldesign Verformungen und Maßstabilität beeinflusst
Das Kühldesign beeinflusst, wie das Teil erstarrt. Uneinheitliche Kühlung kann zu Schrumpfung, Verzug, Verformung, Hot Spots, Maßabweichungen und langen Zykluszeiten führen. Ein gutes Kühldesign verbessert die Teilqualität und Produktionseffizienz.
Faktor im Kühldesign | Auswirkung auf die Teilqualität | Auswirkung auf die Produktion |
|---|---|---|
Ausgewogene Kühlung | Reduziert Verzug und Maßabweichungen | Verbessert Chargenkonsistenz |
Hot-Spot-Kontrolle | Reduziert Schrumpfung und Porosität in dicken Bereichen | Senkt die Ausschussrate |
Stabile Werkzeugtemperatur | Verbessert Füllung und Oberflächenqualität | Unterstützt stabile Zykluszeiten |
Zykluszeitkontrolle | Verhindert übermäßige Kühlungsvariationen | Verbessert Output und Lieferzuverlässigkeit |
4. Wie die Position der Auswerferstifte und die Trennlinie das Erscheinungsbild beeinflussen
Die Position der Auswerferstifte und die Platzierung der Trennlinie sind für sichtbare Teile wichtig. Wenn diese Merkmale auf kosmetischen Oberflächen platziert werden, können sie Marken hinterlassen, die zusätzliches Polieren, Beschichten, Galvanisieren oder Designänderungen erfordern.
Werkzeugmerkmal | Auswirkung auf das Erscheinungsbild | Vom Käufer zu bestätigende Punkte |
|---|---|---|
Position der Auswerferstifte | Kann nach dem Guss sichtbare Marken hinterlassen | Sichtbare Oberflächen und akzeptable Markenpositionen |
Trennlinie | Kann Polieren, Beschichten, Galvanisieren und die optische Prüfung beeinflussen | Position der Trennlinie vor der Werkzeugkonstruktion |
Angussentgratbereich | Kann nach dem Entfernen Polieren oder Nachbearbeitung erfordern | Angussposition nach Möglichkeit fern von wichtigen kosmetischen Oberflächen |
Gratbereich | Kann Entgraten und Entbursten erfordern | Erscheinungsbild- und Montagebereiche, die keinen Grat akzeptieren können |
5. Wie die Werkzeugpräzision die CNC-Bearbeitungszugabe beeinflusst
Die Werkzeugpräzision beeinflusst die CNC-Bearbeitungszugabe nach dem Guss. Wenn das Werkzeug Maße und Bezugspunkte nicht gut kontrolliert, kann der Bearbeitungszuschlag instabil sein, Bohrungen können sich verschieben, Dichtflächen reinigen sich möglicherweise nicht und die Inspektionskosten können steigen.
Faktor Werkzeugpräzision | Auswirkung auf die CNC-Bearbeitung | Vorteil für den Käufer bei guter Werkzeugqualität |
|---|---|---|
Stabile Gussbezugspunkte | Verbessert die Positionierung der Vorrichtung während der Bearbeitung | Bessere Bohrungsposition und wiederholbare Maßhaltigkeit |
Korrekte Bearbeitungszugabe | Stellt genügend Material für die finale Reinigung sicher | Reduziert abgelehnte bearbeitete Oberflächen |
Porenkontrolle nahe bearbeiteten Bereichen | Verhindert freiliegende Poren nach dem Schnitt | Verbessert Dichtigkeit und funktionale Zuverlässigkeit |
Maßkonsistenz | Reduziert CNC-Anpassungen und Inspektionsvariationen | Senkt Bearbeitungskosten und Qualitätsstreitigkeiten |
6. Wie die Werkzeugqualität verschiedene Druckgussmaterialien beeinflusst
Die Werkzeugqualität beeinflusst die Qualität des Aluminiumdruckgusses, die Qualität des Zinkdruckgusses und die Leistung der Kupferdruckgusswerkzeuge. Die spezifischen Risiken können je nach Material variieren, aber schlechte Werkzeugqualität erhöht in der Regel Ausschuss, Nacharbeit und Lieferrisiken.
Materialweg | Schwerpunkt Werkzeugqualität | Risiko für den Käufer bei Nichtbeachtung |
|---|---|---|
Aluminiumdruckguss | Kühlung, Schrumpfung, Porosität, Leichtbaustruktur und Bearbeitungszugabe | Verzug, freiliegende Poren und instabile bearbeitete Oberflächen |
Zinkdruckguss | Feine Details, kosmetische Oberflächen, Gratkontrolle und kleine Präzisionsmerkmale | Erscheinungsbildfehler, Grate und Probleme bei der kosmetischen Veredelung |
Kupferlegierungs-Druckguss | Werkzeugverschleiß, funktionale Oberflächen, Leitfähigkeitsbereiche und Bearbeitungsbedarf | Höherer Werkzeugverschleiß, Bearbeitungsvariationen und Inspektionsrisiken |
7. Zusammenfassung
Bereich der Werkzeugkonstruktion | Auswirkung auf die Druckgussteilqualität |
|---|---|
Angussdesign | Beeinflusst Füllung, Fließnähte und Oberflächenqualität |
Entlüftungsdesign | Beeinflusst Gasporosität und Risiko eingeschlossener Luft |
Kühldesign | Beeinflusst Schrumpfung, Verzug, Zykluszeit und Maßstabilität |
Position der Auswerferstifte | Beeinflusst sichtbare Marken und Qualität kosmetischer Oberflächen |
Trennlinie | Beeinflusst Polieren, Beschichten, Galvanisieren und optische Prüfung |
Werkzeugpräzision | Beeinflusst CNC-Bearbeitungszugabe und maßliche Chargenkonsistenz |
Zusammenfassend lässt sich sagen, dass die Druckgusswerkzeugqualität die Teilqualität durch Angussdesign, Entlüftung, Kühlung, Position der Auswerferstifte, Trennlinie, Werkzeugpräzision und allgemeine Werkzeugqualität beeinflusst. Käufer sollten kosmetische Oberflächen, Toleranzen, Montageflächen, Oberflächenbehandlungen und Anforderungen an die CNC-Bearbeitung während der Werkzeugkonstruktion und nicht erst nach den Musterteilen bestätigen.
