Как использовать литье под низким давлением для производства нестандартных металлических деталей
Как использовать литье под низким давлением для производства нестандартных металлических деталей
Литье под низким давлением — это метод литья металлов, который покупатели могут рассмотреть, когда нестандартные металлические детали требуют стабильного заполнения формы, контролируемой кристаллизации, высокого структурного качества и практичного пути от опытного производства до серийного выпуска. Этот процесс часто оценивается для алюминиевых отливок, конструкционных деталей среднего размера, толстостенных отливок и компонентов, требующих последующей обработки на станках с ЧПУ, финишной обработки поверхности, контроля качества и сборки.
Когда покупатели ищут литье под низким давлением, они обычно сравнивают различные решения для литья металлов. Они могут хотеть узнать, является ли литье под низким давлением более подходящим, чем литье под высоким давлением, литье в песчаные формы, гравитационное литье, механическая обработка на станках с ЧПУ или другой процесс для их нестандартных металлических деталей.
Это руководство объясняет, как покупатели могут оценить, подходит ли деталь для литья под низким давлением, как этот процесс сравнивается с другими производственными маршрутами, и как выбор материала, анализ технологичности конструкции (DFM), оснастка, внутренний контроль качества, постобработка, финишная отделка поверхности, инспекция и планирование производства влияют на конечный результат.
Почему покупатели рассматривают литье под низким давлением
Покупатели обычно рассматривают литье под низким давлением при выборе производственного маршрута, а не просто изучая определение литья. Их проект может включать металлическую деталь среднего размера, толстостенную отливку, алюминиевую конструкцию, функциональный литой компонент или деталь, требующую более высокого внутреннего качества, чем может обеспечить базовый маршрут грубого литья.
Основная ценность литья под низким давлением заключается не просто в том, что давление ниже. Реальная ценность состоит в том, соответствует ли метод заполнения, материал, геометрия, план оснастки, контроль кристаллизации, внутреннее качество, стратегия механической обработки на станках с ЧПУ и объем производства конечным требованиям покупателя к детали.
Вопрос покупателя | Что это обычно означает | Фокус планирования |
|---|---|---|
Подходит ли моя деталь для литья под низким давлением? | Покупатель сравнивает методы литья перед изготовлением оснастки или началом производства. | Размер детали, толщина стенки, геометрия, материал, количество и требования к качеству. |
Является ли литье под низким давлением лучше, чем литье под высоким давлением? | Покупатель хочет сравнить внутреннее качество, производительность, структуру и потребности в оснастке. | Метод заполнения, риск дефектов, сложность детали, объем производства и целевая стоимость. |
Может ли литье под низким давлением заменить литье в песчаные формы? | Покупателю может потребоваться лучшая согласованность, качество поверхности или размерный контроль. | Инвестиции в оснастку, стабильность партии, качество поверхности и размер детали. |
Потребуется ли для детали все еще обработка на станке с ЧПУ? | Покупателю нужны функциональные размеры или элементы сборки после литья. | Припуск на обработку, базы, отверстия, уплотнительные поверхности и точки контроля. |
Может ли этот процесс поддержать производство? | Покупатель хочет перейти от опытного литья к стабильному производству. | Опытное литье, мелкосерийные запуски, контроль процесса, инспекция и записи о повторном производстве. |
Для нестандартных металлических деталей литье под низким давлением следует оценивать как один из возможных производственных маршрутов в рамках более широкого решения для литья металлов.
Какие типы деталей подходят для литья под низким давлением?
Литье под низким давлением подходит не для каждой металлической детали. Оно часто рассматривается, когда покупателям нужны стабильные литые структуры, контролируемое заполнение, функциональные металлические компоненты, детали среднего размера, секции с более толстыми стенками или лучшая согласованность производства, чем могут обеспечить простые недорогие методы литья.
Тип детали | Почему литье под низким давлением может подойти | Фокус внимания покупателя |
|---|---|---|

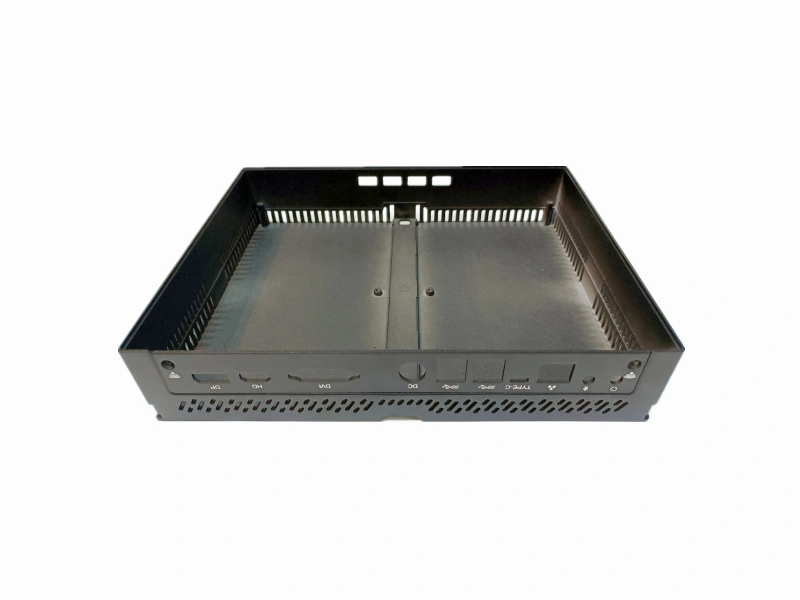

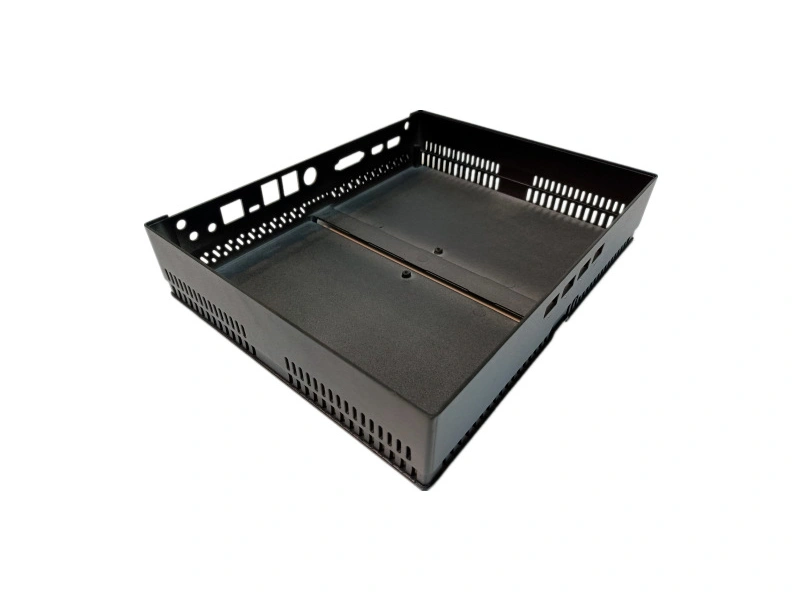

Алюминиевые корпуса | Могут требовать стабильной структуры, контролируемой толщины стенки и меньшего риска внутренних дефектов. | Выбор материала, толщина стенки, обработка на станках с ЧПУ и финишная отделка поверхности. |
Колесообразные или ротационные детали | Могут требовать контролируемого заполнения, кристаллизации, прочности и сбалансированной структуры. | Концентричность, прочность, внутренний контроль и базы для механической обработки. |
Конструкционные детали среднего размера | Могут быть не идеальны для чистой обработки на станках с ЧПУ или литья под высоким давлением в зависимости от геометрии. | Оснастка, кристаллизация, контроль деформации и размерный контроль. |
Толстостенные металлические детали | Могут требовать лучшего планирования питания и кристаллизации, чем маршруты высокоскоростного литья тонких стенок. | Пористость, усадочные раковины, рентгеновский контроль и припуск на постобработку. |
Функциональные литые компоненты | Могут требовать последующей механической обработки, сборки, герметизации или испытаний производительности. | Критические размеры, базовые поверхности, уплотнительные поверхности и функциональная инспекция. |
Отливки малого и среднего объема | Могут требовать большей повторяемости, чем литье в песчаные формы, без обязательств по неподходящей оснастке для больших объемов. | Стоимость оснастки, пробные запуски, согласованность партий и планирование производства. |
Покупателям не следует предполагать, что все детали подходят для литья под низким давлением. Процесс должен быть выбран после анализа материала, размера детали, толщины стенки, внутреннего качества, требований к механической обработке, чистоты поверхности и количества заказа.
Литье под низким давлением против литья под высоким давлением
Литье под низким давлением и литье под высоким давлением относятся к решениям для литья металлов, но используются для разных потребностей проекта. Литье под низким давлением обычно больше фокусируется на контролируемом заполнении и кристаллизации, в то время как литье под высоким давлением часто выбирается для высокоэффективного производства сложных и тонкостенных деталей.
Ни один из процессов автоматически не лучше в каждой ситуации. Правильный выбор зависит от материала, размера детали, толщины стенки, структуры, объема производства, требований к внутреннему качеству, ожиданий по поверхности и потребностей в постобработке.
Точка сравнения | Литье под низким давлением | Литье под высоким давлением |
|---|---|---|
Метод заполнения | Расплавленный металл заполняет форму более стабильно под более низким давлением. | Расплавленный металл заполняет форму быстро под высоким давлением и на высокой скорости. |
Типичный фокус | Внутреннее качество, контроль кристаллизации и структурная стабильность. | Высокая эффективность, сложная геометрия тонких стенок и большой объем производства. |
Подходящие детали | Детали среднего размера, толстостенные детали и избранные конструкционные отливки. | Сложные тонкостенные детали, корпуса, крышки, кронштейны и компоненты большого объема. |
Оснастка и производство | Оснастка и процесс должны оцениваться на основе структуры и количества. | Часто подходит для стабильного крупносерийного производства после утверждения оснастки. |
Проблема дефектов | Кристаллизация, усадка, питание, размерная стабильность и внутреннее качество. | Газовая пористость, облой, дефекты высокоскоростного заполнения и износ пресс-формы. |
Постобработка | Критические поверхности, отверстия, базы и уплотнительные поверхности могут все еще требовать обработки на станках с ЧПУ. | Критические поверхности, отверстия, базы и уплотнительные поверхности могут все еще требовать обработки на станках с ЧПУ. |
Покупатели должны сравнивать литье под низким и высоким давлением исходя из требований проекта. Тонкостенный цинковый корпус большого объема и алюминиевая конструкционная отливка среднего размера могут требовать совершенно разных производственных маршрутов.
Литье под низким давлением против литья в песчаные формы, гравитационного литья и обработки на станках с ЧПУ
Литье под низким давлением также следует сравнивать с литьем в песчаные формы, гравитационным литьем, литьем под высоким давлением и механической обработкой на станках с ЧПУ. Правильный выбор зависит от размера детали, сложности, требуемого качества поверхности, объема производства, бюджета на оснастку, размерных потребностей и ожиданий по внутреннему качеству.
Процесс | Лучше подходит для | Ограничение |
|---|---|---|
Литье под низким давлением | Металлические детали, нуждающиеся в контролируемом заполнении, структурном качестве и стабильности производства малого и среднего объема. | Все еще требует оценки оснастки и процесса перед производством. |
Литье в песчаные формы для нестандартных металлических деталей | Крупные детали, проекты малого объема и гибкие требования к литью металлов. | Качество поверхности и размерная точность обычно ниже, чем у методов литья в кокиль. |
Гравитационное литье | Более простые металлические детали и отливки среднего объема с умеренными потребностями в оснастке. | Согласованность заполнения и качество могут сильно зависеть от геометрии и контроля процесса. |
Литье под высоким давлением | Сложные нестандартные металлические детали большого объема с тонкими стенками. | Необходимо оценивать внутреннюю пористость и ограничения процесса высокого давления. |
Твердые детали высокой точности малого объема и критические прототипы для механической обработки. | Сложные детали больших партий могут стать дорогими при обработке из заготовки. |
Литье под низким давлением — это один из маршрутов в рамках решений литья металлов под низким давлением. Его не следует рассматривать как ответ по умолчанию для каждого проекта. Процесс должен быть выбран после сравнения материала, геометрии, качества, объема и стоимости.
Выбор материала для литья под низким давлением
Выбор материала влияет на то, подходит ли литье под низким давлением. Покупатели должны учитывать прочность, вес, толщину стенки, тепловые характеристики, финишную отделку поверхности, коррозионную стойкость, потребности в механической обработке, объем производства и рабочую среду перед выбором маршрута литья.
Литье под низким давлением обычно оценивается для алюминиевых деталей, в то время как проекты с цинком, медью и многокомпонентными материалами должны рассматриваться в соответствии с их собственным размером детали, геометрией, пригодностью процесса и требованиями к конечной производительности.
Направление материала | Когда рассматривать | Фокус планирования |
|---|---|---|
Легкие конструкции, корпуса, детали, связанные с теплоотводом, и металлические компоненты среднего размера. | Кристаллизация, размерная стабильность, обработка на станках с ЧПУ и поверхностная обработка. | |
Малые сложные детали, скобяные изделия, декоративные детали и компоненты с высокой детализацией. | Тонкая детализация, качество поверхности, размерная стабильность и посадка при сборке. | |
Токопроводящие, тепловые, коррозионностойкие и функциональные металлические детали. | Характеристики материала, постобработка, технологическая осуществимость и инспекция. | |
Обзор многокомпонентных материалов | Проекты с несколькими нестандартными металлическими деталями или неясным направлением выбора материала. | Единая оценка через страницу «Литье металлов» перед выбором процесса. |
Покупатели могут использовать выбор материала для литья под низким давлением, чтобы сравнить алюминий, цинк, медь и связанные материалы для литья перед принятием решения о том, является ли литье под низким давлением правильным маршрутом.
Факторы проектирования, влияющие на результаты литья под низким давлением
Качество литья под низким давлением сильно зависит от проектирования. Деталь должна быть проверена на предмет толщины стенки, переходов сечений, ребер, бобышек, радиусов скругления, питания, кристаллизации, уклона, припуска на механическую обработку, критических поверхностей, интерфейсов сборки и зон финишной отделки поверхности.
Поскольку литье под низким давлением сильно зависит от контроля заполнения и кристаллизации, анализ технологичности конструкции (DFM) должен фокусироваться на том, как деталь охлаждается, питается и поддерживает размерную стабильность.
Фактор проектирования | Влияние на литье под низким давлением | Действие по планированию |
|---|---|---|
Толщина стенки | Влияет на кристаллизацию, усадку, пористость и риск деформации. | Избегайте резких изменений от толстого к тонкому и заранее анализируйте горячие точки. |
Переход сечения | Влияет на питание, баланс охлаждения и размерную стабильность. | Используйте плавные переходы и избегайте сильной локальной концентрации материала. |
Ребра и бобышки | Влияют на прочность, жесткость, локальную концентрацию тепла и риск усадки. | Оптимизируйте размер, положение, поддержку и соединение с основными стенками. |
Радиусы скругления | Улучшают заполнение, распределение напряжений и локальное качество литья. | Избегайте острых углов и используйте подходящие радиусы переходов. |
Припуск на механическую обработку | Влияет на то, сможет ли последующая обработка на станках с ЧПУ достичь критических размеров. | Определите зоны обработки, базы и припуски перед изготовлением оснастки. |
Критические поверхности | Влияют на сборку, герметизацию, монтаж и конечную функциональную производительность. | Заранее планируйте постобработку, инспекцию и требования к финишной отделке поверхности. |
Покупатели могут использовать анализ конструкции для литья под низким давлением и анализ технологичности (DFM) для литья под низким давлением, чтобы снизить риски кристаллизации, механической обработки, отделки и сборки до начала изготовления оснастки.
Планирование оснастки и процесса для литья под низким давлением
Планирование оснастки и процесса определяет, сможет ли литье под низким давлением производить стабильные детали. Пресс-форма для литья под низким давлением должна планироваться с учетом пути заполнения, вентиляции, охлаждения, кристаллизации, линии разъема, припуска на механическую обработку, опытного литья, коррекции оснастки, технического обслуживания оснастки и повторного производства.
Пресс-форма и процесс должны работать вместе. Если путь заполнения, охлаждение или кристаллизация не контролируются, деталь может иметь пористость, усадочные раковины, деформацию, размерные отклонения или скрытые дефекты.
Элемент оснастки или процесса | Почему это важно |
|---|---|
Проектирование пресс-формы | Определяет стабильность формообразования, базовые размеры, состояние поверхности и повторяемость. |
Путь заполнения | Влияет на стабильность заполнения, внутреннее качество, риск дефектов и локальное поведение потока. |
Вентиляция | Помогает снизить дефекты, связанные с газом, и проблемы с захваченным воздухом. |
Контроль охлаждения | Влияет на кристаллизацию, деформацию, усадку и размерную стабильность. |
Линия разъема | Влияет на внешний вид, обрезку, постобработку и поверхности сборки. |
Опытное литье | Проверяет оснастку, заполнение, кристаллизацию, размеры и контроль дефектов. |
Техническое обслуживание оснастки | Поддерживает стабильное производство, снижает вариативность и поддерживает повторные заказы. |
Для проектов, которые могут перейти в производство, покупатели должны рассмотреть оснастку для литья под низким давлением, материалы оснастки для литейных пресс-форм и техническое обслуживание литейной оснастки перед запуском производства.
Пористость, кристаллизация и контроль внутреннего качества
Внутреннее качество является одной из основных причин, по которым покупатели сравнивают литье под низким давлением с другими процессами литья. Внутренние дефекты не всегда видны снаружи, поэтому планирование качества должно включать как контроль процесса, так и инспекцию.
Пористость, усадочные раковины, дефекты, связанные с газом, неполное заполнение, размерные отклонения и скрытые дефекты должны учитываться на этапе проектирования и опытного литья. Если деталь имеет структурные, герметизирующие или функциональные требования, проверка внутреннего качества становится еще более важной.
Проблема внутреннего качества | Возможная причина | Метод контроля |
|---|---|---|
Пористость | Газ, нестабильность заполнения, проблемы кристаллизации или вариации процесса. | Контроль процесса, анализ вентиляции, опытное литье и рентгеновский контроль. |
Усадка | Толстые сечения, горячие точки или недостаточное питание во время кристаллизации. | Оптимизация структуры, проектирование питания и кристаллизации, валидация образцов. |
Неполное заполнение | Сложная геометрия, проблемы пути потока или неподходящий дизайн сечения. | Оптимизация пресс-формы, анализ пути заполнения и корректировка конструкции. |
Размерные отклонения | Нестабильность охлаждения и кристаллизации или неконтролируемые условия процесса. | Параметры процесса, контроль охлаждения, проверка оснастки и выборочный контроль на КИМ. |
Скрытые дефекты | Внутренние дефекты литья, которые нельзя обнаружить поверхностным контролем. | Рентгеновский контроль для литья под низким давлением и производственные записи. |
Если внутреннее качество имеет значение, покупатели должны планировать инспекцию с этапа образца. Рентгеновский контроль, валидация образцов, записи о процессе и мониторинг производства могут помочь снизить скрытые риски до начала крупных заказов.
Постобработка на станках с ЧПУ для деталей, полученных литьем под низким давлением
Литье под низким давлением может создавать металлические детали, близкие к готовой форме, но оно не устраняет необходимость в механической обработке на станках с ЧПУ. Многие функциональные элементы все еще требуют постобработки для достижения посадочных размеров при сборке, герметичности, плоскостности, положения отверстий, качества резьбы, контроля баз или посадки подшипников.
Лучший подход — использовать литье под низким давлением для основной формы, а обработку на станках с ЧПУ — для критических функциональных зон.
Элемент | Почему может потребоваться постобработка | Метод инспекции |
|---|---|---|
Монтажная поверхность | Стабильность сборки, плоский контакт и контроль плоскостности. | Проверка плоскостности и размерный контроль. |
Уплотнительная поверхность | Качество контакта, надежность герметизации и функциональная производительность. | Обработка на станках с ЧПУ и контроль поверхности. |
Установочное отверстие | Позиционирование при сборке и точность выравнивания. | Контроль на КИМ для деталей, полученных литьем под низким давлением. |
Резьбовое отверстие | Надежность крепления и повторяемость сборки. | Резьбомер, проверка крутящего момента и контроль заусенцев. |
Прецизионное отверстие | Посадка, соосность, вращение или характеристики подшипника. | Нутромер или контроль на КИМ. |
Базовая поверхность | Опорная база для измерений и сборки. | Контролируемая механическая обработка и проверка оснастки. |
Интегрированная обработка на станках с ЧПУ для деталей, полученных литьем под низким давлением, постобработка для деталей, полученных литьем под низким давлением и постобработка на станках с ЧПУ для обеспечения посадочных размеров при сборке помогают превратить литые металлические детали в функциональные готовые компоненты.
Варианты финишной отделки поверхности для деталей, полученных литьем под низким давлением
Финишная отделка поверхности для деталей, полученных литьем под низким давлением, должна планироваться с учетом материала, состояния литой поверхности, последовательности механической обработки, зазоров при сборке и конечной среды применения. Финишная отделка может улучшить внешний вид, защиту от коррозии, износостойкость, тактильные ощущения, долговечность покрытия и ценность продукта.
Отделка поверхности | Подходящее назначение | Точка планирования для покупателя |
|---|---|---|
Внешний вид, цвет и ценность поверхности продукта. | Подготовка поверхности, адгезия, маскирование, глянец и一致性 цвета. | |
Порошковое покрытие для деталей, полученных литьем под низким давлением | Долговечное покрытие и защита от коррозии. | Толщина покрытия, покрытие кромок, долговечность и зазоры при сборке. |
Избранные алюминиевые отливки, требующие внешнего вида или защиты. | Пригодность сплава, качество поверхности, вариации цвета и технологическая осуществимость. | |
Матовые поверхности, предварительная обработка и равномерная текстура. | Шероховатость поверхности, визуальная一致性 и совместимость с последующим покрытием. | |
Удаление заусенцев, сглаживание кромок и пакетная отделка. | Consistency кромок, контроль заусенцев и защита мелких элементов. | |
Полировка | Поверхности внешнего вида и видимые металлические компоненты. | Контроль дефектов базовой отливки и стандарт полировки. |
Антикоррозионное покрытие | Наружные, влажные или защитные применения. | Уровень защиты, среда эксплуатации, долговечность покрытия и метод инспекции. |
Износостойкое покрытие | Движущиеся, контактирующие или обрабатываемые вручную литые детали. | Трение, поведение износа, адгезия покрытия и функциональное тестирование. |
Полный план постобработки для деталей, полученных литьем под низким давлением должен быть связан с выбором материала, обработкой на станках с ЧПУ, интерфейсами сборки и требованиями к инспекции.
Методы инспекции для деталей, полученных литьем под низким давлением
Инспекция подтверждает, соответствуют ли детали, полученные литьем под низким давлением, требованиям к материалу, размерам, внутреннему качеству, поверхности, покрытию, механической обработке и функциональности. Покупатели должны определить потребности в инспекции до производства, а не только после отгрузки.
Метод инспекции | Что проверяется | Почему это нужно покупателям |
|---|---|---|
Контроль первого образца | Размеры начального образца, состояние поверхности и производственный базис. | Подтверждает отправную точку производства перед большими партиями. |
Контроль на КИМ | Критические размеры, геометрические допуски, базы, отверстия и обработанные зоны. | Поддерживает сборку, выравнивание и уверенность в размерах. |
Рентгеновский контроль | Внутренняя пористость, усадочные раковины и скрытые дефекты литья. | Проверяет внутреннее качество, когда важна структурная или функциональная надежность. |
Верификация материала | Марка материала, партия материала и утвержденное направление материала. | Помогает избежать несоответствия материала и поддерживает прослеживаемость. |
Контроль поверхности | Видимые дефекты, царапины, отметины, текстура и готовность к отделке. | Защищает качество готовой детали и принятие заказчиком. |
Контроль покрытия | Толщина покрытия, адгезия, цвет, покрытие и качество маскирования. | Контролирует защиту поверхности и зазоры при сборке. |
Функциональное тестирование | Посадка при сборке, герметичность, движение, крепление или производительность конечного применения. | Подтверждает, что деталь работает в реальных условиях использования. |
Прослеживаемость партии | Записи о материале, оснастке, литье, механической обработке, отделке, инспекции и отгрузке. | Поддерживает долгосрочные поставки и расследование проблем качества. |
Покупатели могут использовать размерный контроль для литых металлических деталей, контроль внутренних дефектов для литых металлических деталей и контроль качества для литья под низким давлением, когда детали требуют документированного качества производства.
Как литье под низким давлением поддерживает мелкосерийное и массовое производство
Проекты литья под низким давлением должны проходить через контролируемый производственный путь. Процесс должен быть проверен посредством инженерного анализа, опытного литья, мелкосерийного производства, контроля процесса, массового производства и стандартов повторных заказов.
Этот раздел отличается от валидации прототипа. Здесь фокус заключается в том, может ли сам процесс литья под низким давлением оставаться стабильным по мере увеличения объема производства.
Этап производства | Фокус литья под низким давлением | Решение покупателя |
|---|---|---|
Инженерный анализ | Оценить, подходит ли деталь для литья под низким давлением. | Решить, выбрать ли литье под низким давлением или другой процесс. |
Опытное литье | Проверить заполнение, кристаллизацию, размеры, внутренние дефекты и состояние поверхности. | Решить, нужно ли корректировать структуру, пресс-форму, припуск на механическую обработку или параметры процесса. |
Проверить стабильность малых партий, стандарты инспекции, согласованность отделки и упаковку. | Решить, готов ли процесс к большему производственному запуску. | |
Контроль процесса | Зафиксировать материал, оснастку, заполнение, кристаллизацию, механическую обработку и стандарты инспекции. | Решить, устанавливать ли производственные стандарты. |
Контролировать согласованность партии, доставку, записи инспекции и качество готовой детали. | Решить, закрепить ли долгосрочный производственный план. | |
Повторные заказы | Поддерживать состояние оснастки, записи о качестве, стандарты поверхности и прослеживаемость партии. | Решить, как поддерживать стабильность долгосрочных поставок. |
Перед входом в массовое производство покупатель должен подтвердить стабильность процесса. Один приемлемый образец полезен, но повторяемое качество литья под низким давлением зависит от контролируемого материала, оснастки, параметров процесса, механической обработки на станках с ЧПУ, отделки, инспекции и упаковки.
Как выбрать партнера по литью под низким давлением
Партнер по литью под низким давлением должен помогать покупателям оценивать, подходит ли процесс для детали до начала производства. Поставщик должен поддерживать анализ материала и процесса, инженерную поддержку, планирование оснастки, контроль процесса литья металлов, опытное литье, валидацию малого объема, механическую обработку на станках с ЧПУ, постобработку, финишную отделку поверхности, контроль на КИМ, рентгеновский контроль, поддержку массового производства и управление проектом «под ключ».
Возможности партнера | Почему это важно |
|---|---|
Анализ материала и процесса | Помогает решить, является ли литье под низким давлением, литье под высоким давлением, литье в песчаные формы или обработка на станках с ЧПУ более подходящими. |
Инженерная поддержка | Выявляет риски, связанные с толщиной стенки, кристаллизацией, механической обработкой, отделкой и сборкой, до изготовления оснастки. |
Планирование оснастки | Контролирует проектирование пресс-формы, путь заполнения, вентиляцию, охлаждение, опытное литье и стабильность повторного производства. |
Контроль процесса | Поддерживает внутреннее качество, размерную стабильность, контроль дефектов и повторяемость. |
Обработка на станках с ЧПУ и постобработка | Превращает отливки в функциональные детали с контролируемыми отверстиями, поверхностями, базами и зонами герметизации. |
Финишная отделка поверхности | Контролирует внешний вид, защиту от коррозии, толщину покрытия и конечную ценность детали. |
Контроль на КИМ и рентгеновский контроль | Проверяет размерную точность и внутреннее качество литья. |
Производственная поддержка | Помогает перейти от опытного литья к мелкосерийному производству, массовому производству и повторным заказам. |
Если покупатели не уверены, подходит ли литье под низким давлением для их проекта, страница «Литье металлов» компании Neway может быть использована для оценки производственного маршрута. Затем проект может быть сопоставлен с литьем алюминия, цинка, меди, оснасткой, механической обработкой на станках с ЧПУ, постобработкой, инспекцией, мелкосерийным производством, массовым производством и комплексной поддержкой литья под низким давлением.
Резюме
Литье под низким давлением является полезным маршрутом литья металлов, когда покупателям требуется контролируемое заполнение, структурная стабильность, планирование внутреннего качества и путь от опытного литья к повторному производству. Оно часто рассматривается для алюминиевых деталей, конструкционных отливок среднего размера, толстостенных металлических деталей, функциональных компонентов и объемов производства от малого до среднего.
Процесс не следует выбирать только по названию. Покупатели должны сравнивать литье под низким давлением с литьем под высоким давлением, литьем в песчаные формы, гравитационным литьем и механической обработкой на станках с ЧПУ на основе размера детали, толщины стенки, материала, требований к качеству, объема производства, стоимости оснастки и конечного состояния поставки.
Область планирования литья под низким давлением | Ключевой вопрос покупателя | Рекомендуемое действие |
|---|---|---|
Выбор процесса | Подходит ли литье под низким давлением для данной детали? | Проанализировать материал, размер детали, толщину стенки, геометрию, внутреннее качество, объем производства и целевую стоимость. |
Сравнение процессов | Следует ли проекту использовать литье под низким давлением, литье под высоким давлением, литье в песчаные формы или обработку на станках с ЧПУ? | Сравнить метод заполнения, качество поверхности, размерные потребности, стоимость оснастки, количество производства и требования к внутреннему качеству. |
Выбор материала | Какое направление материала подходит для детали? | Оценить варианты алюминия, цинка, меди и многокомпонентных материалов на основе функции, веса, отделки, механической обработки и среды. |
Анализ конструкции | Может ли геометрия поддержать стабильное заполнение и кристаллизацию? | Проанализировать толщину стенки, переходы сечений, ребра, бобышки, радиусы скругления, припуск на механическую обработку и критические поверхности. |
Оснастка и процесс | Может ли оснастка поддержать стабильное литье под низким давлением? | Запланировать проектирование пресс-формы, путь заполнения, вентиляцию, охлаждение, линию разъема, опытное литье, коррекцию, техническое обслуживание и повторное производство. |
Внутреннее качество | Как будут контролироваться пористость, усадка и скрытые дефекты? | Использовать оптимизацию структуры, планирование кристаллизации, записи о процессе, валидацию образцов, мониторинг производства и рентгеновский контроль. |
Постобработка и отделка | Как отливка станет готовой деталью? | Определить механическую обработку на станках с ЧПУ, постобработку, монтажные поверхности, уплотнительные поверхности, отверстия, базовые поверхности, финишную отделку поверхности, покрытие и упаковку. |
Контроль производства | Как процесс может перейти от опытного литья к стабильному производству? | Использовать инженерный анализ, опытное литье, валидацию малого объема, контроль процесса, записи о массовом производстве и стандарты повторных заказов. |
Часто задаваемые вопросы (FAQ)
Чем литье под низким давлением отличается от литья под высоким давлением?
Какие факторы проектирования влияют на качество литья под низким давлением?
Как следует проверять пористость и внутреннее качество при литье под низким давлением?
Как проекты литья под низким давлением могут перейти от пробных запусков к производству?
