Wie können Käufer die Bearbeitungszugabe vor dem Druckguss-Werkzeugbau planen?
Wie können Käufer die Bearbeitungszugabe vor dem Druckguss-Werkzeugbau planen?

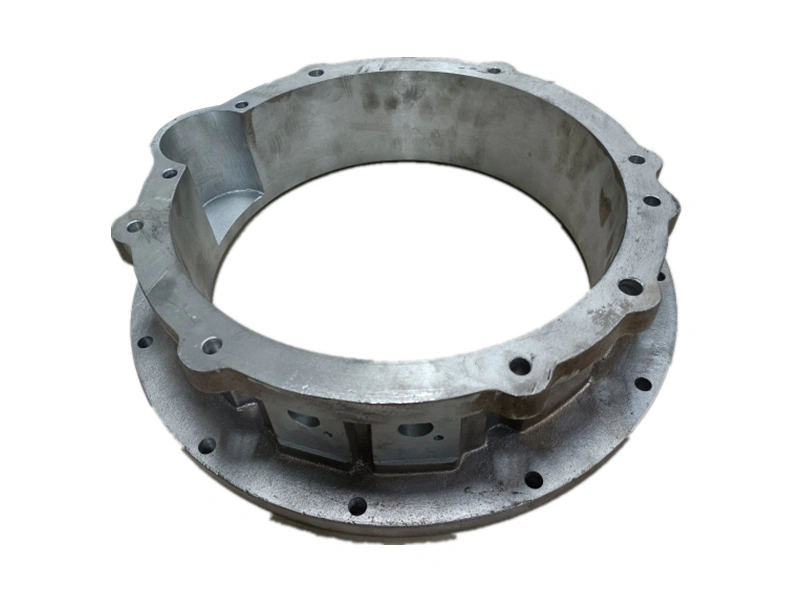

Käufer sollten die Bearbeitungszugabe für Druckgussteile vor dem Werkzeugbau planen, indem sie bestätigen, welche Bohrungen bearbeitet werden müssen, welche Flächen Ebenheit erfordern, welche Oberflächen als Bezugsflächen dienen, welche Abmessungen kritisch sind, welche Oberflächen nach der Bearbeitung beschichtet werden müssen, welche Bereiche keine Auswerfermarken oder Trennlinien aufweisen dürfen, welche Positionen für die Vorrichtungenpositionierung verwendet werden und welche bearbeiteten Bereiche keine offene Porosität aufweisen dürfen.
Wenn die Bearbeitungszugabe nicht vor der Werkzeug- und Formenherstellung geplant wird, kann das Projekt mit unzureichendem Materialüberschuss, komplexen Vorrichtungen, instabilen Abmessungen, offenen Poren, hoher Ausschussrate und Werkzeugmodifikationen konfrontiert werden. Gießen, Werkzeugbau und CNC-Bearbeitung nach dem Druckguss sollten gemeinsam überprüft werden, bevor die Formenherstellung beginnt.

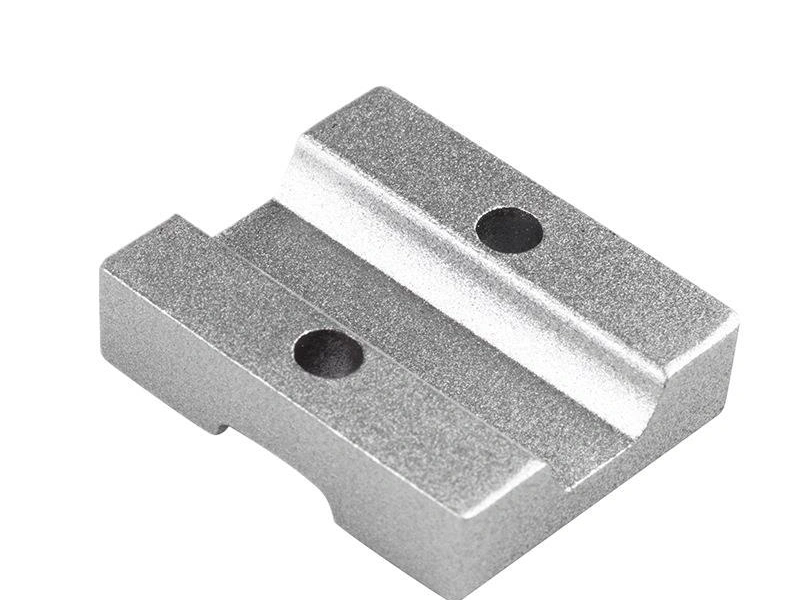

1. Was Bearbeitungszugabe für Druckgussteile bedeutet
Bearbeitungszugabe ist das zusätzliche Material, das absichtlich an einem Druckgussteil belassen wird, damit die CNC-Bearbeitung Bohrungen, Flächen, Bezugsflächen, Dichtbereiche oder andere funktionale Merkmale fertigstellen kann. Sie muss ausreichend sein, um die Gussoberfläche zu reinigen, darf aber nicht so übermäßig sein, dass Bearbeitungszeit und Kosten unnötig steigen.
Zugabenbereich | Warum eine Planung erforderlich ist | Risiko bei Nichtbeachtung |
|---|---|---|
Bearbeitete Bohrungen | Erforderlich ist genügend Materialüberschuss für Enddurchmesser, Position und Oberflächengüte | Übermaßige Bohrungen, schlechte Ausrichtung oder ausgeschusste Teile |
Ebenheitskontrollierte Flächen | Erforderlich ist genügend Material, um eine stabile ebene Fläche zu erzeugen | Oberfläche wird möglicherweise nicht sauber oder besteht die Ebenheitsprüfung nicht |
Bezugsflächen | Erforderlich sind stabile Referenzen für Vorrichtungen und Prüfung | Instabile Positionierung und Chargenschwankungen |
Dichtflächen | Erforderlich sind kontrollierte Rauheit, Ebenheit und Porositätsrisiko | Leckage, offene Poren oder Dichtungsversagen |
2. Was Käufer vor dem Werkzeugbau bestätigen sollten
Käuferbestätigung | Warum dies wichtig ist | Mehrwert für die Lieferantenplanung |
|---|---|---|
Welche Bohrungen bearbeitet werden müssen | Nicht jede gegossene Bohrung benötigt eine Nachbearbeitung | Hilft bei der Planung von Kerndesign, Bohren, Gewindeschneiden und Prüfung |
Welche Flächen Ebenheit benötigen | Ebenheit beeinflusst Montage, Dichtung und Passung | Hilft bei der Planung des Bearbeitungsmaterials und der Vorrichtungsreferenzen |
Kritische Abmessungen | Diese Abmessungen beeinflussen Funktion und Akzeptanz | Hilft, Merkmale mit engen Toleranzen von allgemeinen Gussmerkmalen zu trennen |
Nach der Bearbeitung zu beschichtende Bereiche | Beschichtungsdicke kann die Endpassung beeinflussen | Hilft bei der Planung von Abdeckungen, Bearbeitungsreihenfolge und Endprüfung |
Bereiche für die Vorrichtungenpositionierung | Für wiederholbare CNC-Bearbeitung ist eine stabile Einspannung erforderlich | Hilft, schwierige oder instabile Bearbeitungsaufbauten zu vermeiden |
Porenanfällige Zonen | Die Bearbeitung kann interne Poren freilegen | Hilft dem Werkzeugbauteam, Anguss, Entlüftung und Kühldesign zu verbessern |
3. Wie das Werkzeugdesign die Bearbeitungszugabe beeinflusst
Das Druckguss-Werkzeugdesign beeinflusst, ob das fertige Teil zuverlässig bearbeitet werden kann. Das Werkzeug muss Kavitätsgenauigkeit, Schwindung, Bezugsflächenstabilität, Trennlinie, Auswerferstiftposition, Angusslage, Entlüftung und Kühlung berücksichtigen.
Werkzeugfaktor | Auswirkung auf die Bearbeitungszugabe | Käufrisiko bei Übersehen |
|---|---|---|
Kavitäts- und Schwindungsplanung | Steuert, ob nach dem Gießen genügend Materialüberschuss verbleibt | Unzureichende Reinigung oder übermäßige Merkmale |
Bezugsflächenplanung | Bietet stabile Referenzflächen für Vorrichtungen | Bohrungspositionsabweichung und Prüfschwankungen |
Auswerferstiftposition | Sollte kritische bearbeitete Bezugs- oder Dichtbereiche vermeiden | Instabile Referenzflächen oder zusätzliche Bearbeitung |
Trennlinienposition | Sollte Dichtflächen oder bearbeitete Passbereiche nicht stören | Risiko von Grat, Burrs oder Dichtungsversagen |
Entlüftung und Kühlung | Reduziert Porosität und Verformung in der Nähe von bearbeiteten Bereichen | Offene Poren oder instabile Abmessungen nach der Bearbeitung |
4. Materialspezifische Planung der Bearbeitungszugabe
Die Bearbeitungszugabe sollte entsprechend dem Materialweg geplant werden. Die Bearbeitungszugabe beim Aluminiumdruckguss konzentriert sich oft auf Porosität, Dichtflächen, Ebenheit und strukturelle Bezugsflächen. Bearbeitete Merkmale beim Zinkdruckguss konzentrieren sich oft auf kleine Bohrungen, Gewinde, kosmetische Bereiche und präzise Montagemerkmale. Funktionale Oberflächen beim Kupferdruckguss erfordern oft mehr Aufmerksamkeit für Kontaktflächen, Werkzeugverschleiß und dimensionsgerechte Prüfung.
5. Zusammenfassung
Vor dem Druckguss-Werkzeugbau sollten Käufer bestätigen | Hauptzweck |
|---|---|
Bearbeitete Bohrungen, Flächen und Bezugsflächen | Geeignete Bearbeitungszugabe und Vorrichtungsstrategie planen |
Kritische Abmessungen und Toleranzanforderungen | Funktionale Merkmale von allgemeinen Gussmerkmalen trennen |
Beschichtung, Abdeckung und Reihenfolge der Nachbearbeitung | Probleme mit der Endpassung nach der Oberflächenbehandlung vermeiden |
Auswerfermarken, Trennlinien und Angusspositionen | Verhindern, dass Werkzeugmerkmale bearbeitete Bereiche beeinträchtigen |
Porenanfällige bearbeitete Oberflächen | Risiko offener Poren, Leckagen und Ausschuss reduzieren |
Zusammenfassend lässt sich sagen, dass die Bearbeitungszugabe für Druckgussteile vor dem Werkzeugbau geplant werden sollte. Käufer sollten bearbeitete Bereiche, Bezugsflächen, Toleranzen, Beschichtungsanforderungen, Vorrichtungspositionen und porenanfällige Zonen frühzeitig bestätigen, damit Gießerei-, Werkzeugbau- und CNC-Bearbeitungsteams Probleme mit Materialüberschuss, Vorrichtungskomplexität, offengelegten Fehlern und Produktionsausschuss reduzieren können.
