鋳造金型のダイモールド加工：データム制御、冷却、トライアル証拠

鋳造工具のダイモールド加工は、キャビティ、中子、インサート、パーティング、冷却、可動工具の特徴を管理して製造することで、鋳造品の形成と離型の方法を決定します。これは完成した生産部品の機械加工とは異なります。工具メーカーは、後で鋳造品を生成する表面を作成しているため、キャビティ、インサート、スライド、パーティング界面の小さな誤差は、すべての部品に寸法シフト、バリ、ずれ、変形、または繰り返し発生する表面欠陥として現れる可能性があります。

正しい機械加工計画は、合金、鋳造プロセス、部品形状、生産量、および後工程の機械加工から始まります。金型製作には、データム戦略、キャビティと中子の検査、冷却と可動要素のチェック、トライアル、修正、および量産に必要な記録が含まれるべきです。購入者は、機械加工時間だけで工具の見積もりを比較すべきではありません。有用な質問は、機械加工とトライアルのルートが完成した鋳造品の機能的な特徴を証明するかどうかです。

工具加工はデータム計画から始まる

鋳造工具には、キャビティから中子、キャビティからパーティング面、インサートからベース、スライドからキャビティ、冷却機能から加工面、工具座標系から部品図面への複数の座標関係があります。これらの関係が制御されていない場合、工具は孤立した領域では寸法的に正確であっても、組み立てに失敗する部品を作成する可能性があります。サプライヤーは工具データムを特定し、それらが部品の機能データムにどのように関連するかを示す必要があります。

パーティング面がすべての工具機能にとって自動的に最良の基準であると想定しないでください。パーティング面は、ある操作では安定していても、別の操作では安定しない場合があります。キャビティインサートには専用の位置決め面が必要な場合があります。スライドには、適合するガイドと制御されたシャットオフが必要な場合があります。正しいデータムは、機械加工、組み立て、トライアル、修理を通じて機能的な関係を維持するものです。

複雑な工具の場合は、工具図面と検査レポートにデータム方式を記録します。キャビティが修理されたり、インサートが交換されたりした場合、同じ方式を使用して関係を再現できるようにする必要があります。これは、工具が精密機械で機械加工されたという一般的な記述よりも有用です。

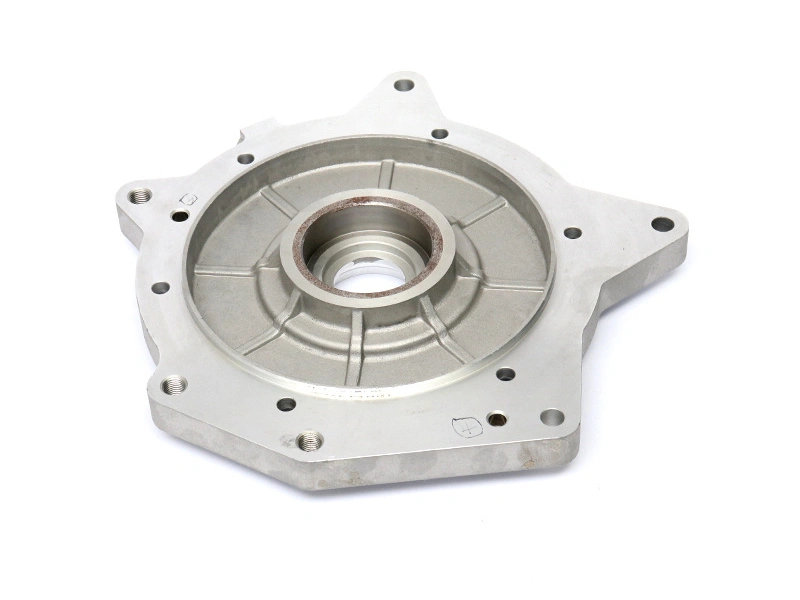

キャビティ、中子、パーティングの機械加工

キャビティ加工は外部形状を作成し、中子加工は内部形状を作成します。両方の表面には、適切な収縮率、抜き勾配、半径、表面状態、および仕上げ代を含める必要があります。キャビティには、隠れた中子表面とは異なる研磨やテクスチャが必要な場合があります。中子には、安定したプリントとガス抜き経路が必要な場合があります。工具図面は、どの表面が鋳造品に直接転写されるか、どの表面が後で機械加工されるかを特定する必要があります。

パーティング面には、平面度、位置合わせ、および制御されたシャットオフが必要です。シャットオフが不十分な場合、ガスケットランド、ボア、またはコネクタ開口部の周囲にバリが発生する可能性があります。パーティング段差が意図的に機械加工で除去される場合、鋳造品と後加工代がその順序をサポートする必要があります。工具メーカーは、バリがどこでトリミングされるか、機能面を損傷せずにトリミングラインにアクセスできるかを確認する必要があります。

小さな半径と鋭いエッジは、工具の機械加工、研磨、メンテナンスが困難になる場所であることがよくあります。鋭いキャビティエッジは摩耗または欠けやすいです。非常に小さな内部半径は、測定と再現が難しい場合があります。半径の変更は工具寿命と鋳造挙動を改善できますが、部品を変更します。購入者は、目に見えない工具製作の詳細として扱うのではなく、図面を通じてそのような変更を承認する必要があります。

可動工具要素とシャットオフ

スライド、リフター、中子、および交換可能なインサートは、単純な開閉動作では作成できない形状を形成します。各可動要素には、位置決め、ガイド、クリアランス、潤滑、移動量、および充填中に金属を封じ込めるシャットオフが必要です。工具加工計画では、表現できる熱的および生産条件下での静的フィットと動きの両方を検査する必要があります。

コネクタ開口部を形成するスライドは、開口部の周囲にパーティングラインを作成する場合もあります。ボアを形成する中子は、射出またはクランプ力の下で移動する可能性があります。交換可能なインサートは修理を容易にしますが、制御する必要があるジョイントを導入します。購入者は、どの表面が交換可能か、それらがどのように位置合わせされるか、交換品がどのように認定されるかを尋ねる必要があります。

スライドを停止位置でのみ測定しないでください。移動、終了位置、シャットオフ接触、および清掃またはメンテナンスへのアクセスを確認してください。小さなバリや摩耗点は、断続的にバリが発生する可能性があります。その特徴が後で鋳造品で機械加工される場合は、部品データムに対してその位置を検査し、工具座標系に対してのみ検査しないでください。

冷却と熱的機械加工の決定

冷却通路は、熱を制御するために工具に機械加工または組み立てられます。それらの位置と完全性は、キャビティ表面、サイクル、および厚いセクションと薄いセクションのバランスに影響します。冷却チャネルが加工面に近すぎると、インサートが弱くなったり、不要な熱パターンが発生したりする可能性があります。チャネルが遠すぎると、ボス、リブ交差部、または最終充填領域から熱を除去できない場合があります。

サプライヤーは、冷却通路の連続性、漏れ、詰まり、接続をチェックする方法を定義する必要があります。正確なテストは工具と設備によって異なりますが、文書化されていないチャネルは維持が困難です。フィッティング、プラグ、インサート、および冷却レイアウトの変更を記録してください。トライアル後にチャネルが変更された場合は、関連する鋳造特性を確認してください。

熱の問題は、寸法や材料の問題のように見えることがあります。キャビティは、工具が温度に達した後に安定し、最初のショット中に異なる部品を生成する場合があります。局所的なホットスポットは、変形や表面状態を変化させる可能性があります。したがって、工具トライアルには、工具鋼の1回の冷間測定だけでなく、ウォームアップ動作とリスクゾーンからの観察を含める必要があります。

工具表面の機械加工、仕上げ、測定

荒加工は、キャビティ、中子、インサート、ベースの形状を確立します。仕上げ作業は、シャットオフ、研磨、テクスチャ、半径、および鋳造品に直接転写される表面を洗練します。適切な仕上げは、合金、部品表面、離型挙動、外観要件、および鋳造品が後で機械加工またはコーティングされるかによって異なります。鏡面仕上げがすべてのキャビティに自動的に正しいわけではありません。

測定は、完成部品を制御する機能を優先する必要があります。キャビティ対中子の関係、パーティング面、シャットオフ、スライド位置、インサートのはめ合わせ、重要な半径、および下流の機械加工で鋳造品を位置決めする工具機能を検査します。可能な場合は、部品図面と同じ基準ロジックを使用します。孤立した座標でいっぱいの工具検査レポートは、ボア形成中子と取り付け面の間の関係を見逃す可能性があります。

表面テクスチャは、明確な参照で承認される必要があります。鋳造品が外観部品である場合、工具表面の検査とともに視覚サンプルが役立ちます。面が機械加工される場合、鋳造のままのテクスチャは、取り代と欠陥の露出にのみ関係する可能性があります。仕上げ要件は、可視ゾーンと意図された下流プロセスを記載する必要があります。

トライアルは工具加工を部品の証拠に変える

キャビティが検査レポートに合格した場合でも、工具加工は完了していません。トライアルは、工具、合金、機械、プロセス、部品がどのように相互作用するかを示します。充填、バリ、パーティングのずれ、ゲートとオーバーフローのトリミング、エジェクタマーク、表面転写、変形、および重要なセクションの状態を確認してください。鋳造品が完成部品になることを目的としている場合は、機械加工の前後で測定を行ってください。

トライアルサンプルは、文書化された条件下で作成し、工具リビジョンで識別する必要があります。部品が圧力敏感な場合は、圧力境界を検査またはテストします。ベアリングボアやシールランドが含まれている場合は、意図された治具と機械加工ルートを使用します。コーティングが必要な場合は、視覚結果を承認する前に、鋳造表面とマスキング計画が互換性があることを確認してください。

修正は原因にリンクする必要があります。キャビティから鋼を除去すると、壁厚、抜き勾配、または機械加工代が変更される場合があります。ゲートを移動すると、外観マークと最終充填領域が変更される場合があります。スライドを調整すると、バリが改善され、交差フィーチャの位置が変更される場合があります。修正を記録し、影響を受ける可能性のある特性を再確認してください。これは、工具トライアルと信頼できる生産リリースの間の架け橋です。

工具のメンテナンスと修理可能性

ダイモールド加工はメンテナンスを予測する必要があります。摩耗面、ゲート領域、シャットオフ、スライド、エジェクタ穴、高温インサートは、検査または修理が必要になる場合があります。交換可能なインサートは、局所的な損傷の影響を減らすことができますが、そのジョイントと位置を制御する必要があります。キャビティ半径やパーティングラインを変更する修理は、鋳造品を変更する可能性があり、機能や外観に影響を与える場合は承認する必要があります。

日付、領域、理由、措置、修理後のチェックを特定する工具履歴を維持します。バリ、寸法ドリフト、表面マーク、粘着、冷却の問題、繰り返しのトリム欠陥を追跡します。保守記録は、通常の摩耗と不安定なプロセスを区別するのに役立ちます。また、同じ工具が長期間の保管後または別の機械で使用される場合に購入者を保護します。

誰が工具記録を所有し、誰が修理を承認し、どのスペアインサートが供給され、交換品がオリジナルにどのように適合されるかを尋ねてください。これらの商業上の決定は繰り返し生産に影響し、工具が受け入れられた後の非公式な会話に任せるのではなく、ツーリングスコープに含める必要があります。

ダイモールド加工のRFQ入力

管理された部品図面、3Dモデル、合金、プロセス、ボリューム、機械エンベロープ、パーティングと抜き勾配の要件、可視面、機械加工されたフィーチャ、重要なデータム、圧力または負荷境界、仕上げ、検査、および期待されるトライアル条件を提供します。リクエストが金型設計、荒加工と仕上げ加工、研磨またはテクスチャ処理、冷却、可動要素、トライアル、修正、メンテナンス、および文書化をカバーするかどうかを記載します。

サプライヤーに、工具データム、キャビティと中子の戦略、ゲートとベント、スライドまたは中子、冷却、エジェクタ、検査ポイント、およびトライアル受け入れを示すように依頼します。顧客の図面改訂による変更の範囲を文書化し、工具の所有権、保管、メンテナンス、修理を誰が管理するかを特定します。

Newayのツーリングルートは、機械加工の操作数だけでなく、完成部品に対して生成する証拠に基づいて比較する必要があります。鋳造品の鋳造ままの状態を精密なインターフェースに変換する必要がある場合は、後工程加工を議論に含めてください。

データム制御はダイモールド加工の核心

ダイモールド加工は、設計、荒加工、熱処理、仕上げ、組み立て、および測定を生き残るデータム戦略から始まります。キャビティが次の操作中に消える基準から位置決めされている場合、キャビティの寸法は役に立ちません。工具図面は、ベース、位置決め面、インサートシート、パーティング面、および検査データムを特定する必要があります。これらの参照により、工具メーカーは機械加工されたポケットを金型アセンブリ、そして最終的には鋳造図面に関連付けることができます。

荒加工と仕上げ加工にも異なる役割があります。荒加工は、後続の操作のために安定した状態を残しながら材料を除去します。仕上げ加工は、鋳造品に影響を与えるキャビティ、シャットオフ、およびパーティング面を確立します。プロセス計画は、薄いリブ、鋭いディテール、深いポケット、およびカッターが直接到達できないコーナーを保護する必要があります。設計には、電極、より小さな工具、インサート、または部品形状の変更が必要な場合があります。購入者は、工具がまだ設計変更に対して開かれている間に、これらの制約について学ぶ必要があります。

冷却、ベント、アクセシビリティは工具に機械加工されなければならない

冷却通路は、金型温度、サイクル安定性、および鋳造品がキャビティから離れるときの収縮方法に影響します。それらの位置は、キャビティの深さ、インサート、スライド、エジェクタ、およびファスナーと調整する必要があります。穴あけが簡単な通路でも、間違った領域を冷却したり、工具の薄いセクションを弱めたりする場合があります。機械加工計画は、プラグ、接続、検査アクセス、および清掃または修理の可能性を特定する必要があります。同じ検討がベントとオーバーフローにも適用されます。それらのランド、深さ、排出、およびトリミングアクセスは、工具製作と鋳造品質の両方に影響します。

アクセシビリティは、最初の工具モデルで見落とされることがよくあります。キャビティインサートをいくつかのアセンブリを分解せずに取り外せない場合、単純な修理が高価で遅くなります。ベントがスライドの後ろに隠れている場合、清掃が一貫しない可能性があります。エジェクタポケットを組み立て後に測定できない場合、変更が気付かれない可能性があります。堅牢な工具計画はスローガンではありません。これは、設計とメンテナンスのスコープに記録された一連の物理的なアクセス決定です。

トライアル証拠には工具と部品の両方を含める必要があります

ダイモールド加工のレビューは、最初の鋳造トライアルまで継続する必要があります。パーティング面、シャットオフ、キャビティの詳細、インサートの段差、ゲートとオーバーフローのエッジ、冷却接続、エジェクタマーク、スライドインターフェースを検査します。鋳造品では、バリ、ずれ、遠隔フィーチャの充填、排出後の変形、および鋳造データムと機械加工されたインターフェースの間の関係を確認します。最初のサンプルが工具の修正を必要とする場合、影響を受ける工具表面、リビジョン、理由、および再検査方法を記録します。

工具の受け入れは、視覚的な仕上がりと機能的なパフォーマンスを分離する必要もあります。研磨されたキャビティは、中子またはスライドが正しくない場合でも許容できるように見える場合があります。寸法的に正しいインサートでも、シャットオフが正しくロードされていないとバリが発生する可能性があります。購入者は、組み立てチェック、キャビティまたはインサートの識別、工具検査記録、および承認された図面に結び付けられたトライアルレポートを要求する必要があります。これにより、後のメンテナンスが解釈しやすくなります。

機械加工された鋳造工具のRFQ入力

鋳造合金とプロセス、部品モデルと図面、外観面、機能面、期待されるボリューム、工具寿命の前提、サイクルまたはメンテナンスの期待、冷却とベントの要件、機械加工データム、検査方法、および所有権条件を含めます。設計、プログラミング、電極、熱処理、組み立て、トライアル、修正、スペアインサート、および保管に何が含まれるかを尋ねます。Newayの金型製作ルートは、購入者が工具モデルから完成部品までの1つの管理されたチェーンを必要とする場合、鋳造範囲とともにレビューできます。

鋳造品が使用する場所で工具を測定する

工具の測定は、鋳造の特徴を説明するときに役立ちます。キャビティ間の位置、シャットオフの密閉、インサートの段差、ゲートとベントの形状、エジェクタの位置、および冷却接続を工具と部品のデータムに対して確認します。トライアル後に工具表面が変更された場合は、修正が中立であると想定するのではなく、影響を受ける部品の特徴を再確認します。

この関係は、機械加工された面やボアにとって特に重要です。工具は公称表面を生成する場合がありますが、素の鋳造品は離型中に移動します。Newayの金型製作ルートは、鋳造および機械加工の検査計画とともにレビューできます。

購入者向けまとめ

ダイモールド加工は、再現性のある鋳造品を作成するキャビティ、中子、パーティング、冷却、可動要素、および工具の関係を制御します。購入者は、データム計画、機能的な工具検査、生産を代表するトライアル、修正記録、およびメンテナンス戦略を要求する必要があります。

工具の見積もりは、機械加工された金型が部品の形状、機械加工、仕上げ、および検査要件をどのように証明するかを説明する場合に商業的に有用になります。これは、機械の仕様を鋳造品質と混同することなく、ダイモールド加工サービスを比較するための基準です。
