アルミニウムダイキャスト金型設計がコストと部品品質に与える影響

アルミニウムダイキャスト金型設計がコストと部品品質に与える影響

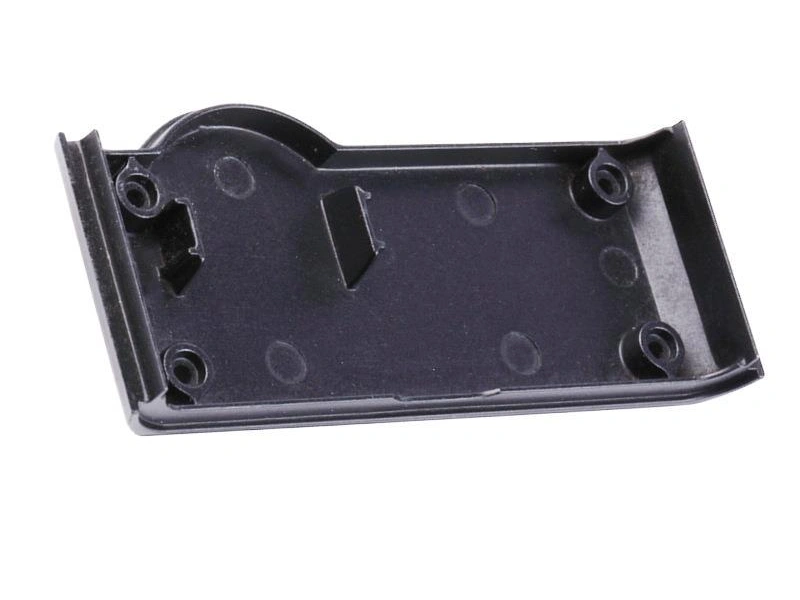

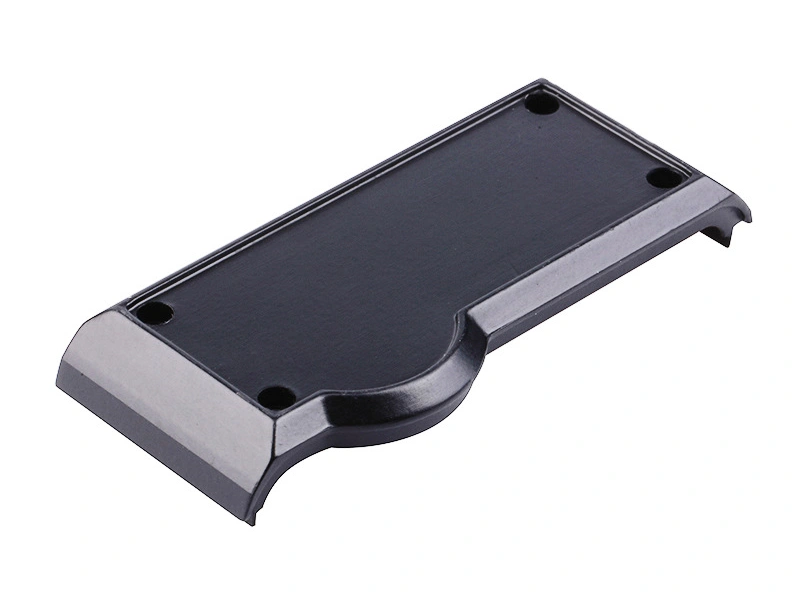

アルミニウムダイキャスト金型は、アルミニウムダイキャストプロジェクトにおいて最も重要な投資の一つです。これは単に部品の形状を形成するだけでなく、部品品質、寸法安定性、外観、CNC 加工余量、工具費、試作サンプルの結果、サイクルタイム、そして長期的な生産安定性に影響を与えます。

購入者、エンジニア、プロジェクトマネージャーにとって、金型製作を開始する前に金型設計を検討すべきです。不適切な金型設計は、気孔、収縮、バリ、コールドショット、変形、エジェクターマーク、パーティングラインの問題、寸法不安定、および高い後処理コストを引き起こす可能性があります。これらの問題は、試作サンプルが既に製造された後に修正しようとすると、しばしば高額な費用がかかります。

優れたアルミニウムダイキャスト金型は、部品設計、アルミニウム合金の選定、ゲート設計、ベント（通気）、冷却、エジェクター配置、化粧面、CNC 加工エリア、表面処理要件、および生産量を統合する必要があります。これらの要素を金型製作前に確定することで、購入者は工具変更のリスクを低減し、プロジェクトを安定した量産体制に準備することができます。

アルミニウムダイキャスト金型とは？

アルミニウムダイキャスト金型は、溶融したアルミニウム合金をカスタム金属部品に成形するために使用される金型システムです。通常、キャビティ、コア、ゲート、ランナー、オーバーフロー、ベントシステム、冷却チャンネル、エジェクターピン、パーティングライン、および必要に応じてスライダーやインサートが含まれます。

金型は単に部品形状を複製するツールではありません。それは、アルミニウムが適切にキャビティを満たせるか、空気が逃げられるか、部品が均一に冷却されるか、安全に離型できるか、そして同じ部品を安定した品質で繰り返し生産できるかを決定する製造の基盤です。

アルミニウムダイキャストプロジェクトにおいて、金型の品質は最初の試作サンプルから長期的なバッチ生産に至るまで、最終的なカスタムアルミニウムダイキャスト部品に影響を与えます。

アルミニウムダイキャストにおいて金型設計が重要な理由

金型設計が重要なのは、溶融アルミニウムがどのように充填され、冷却され、金型から離型されるかを制御するからです。金型設計が部品形状、アルミニウム合金、肉厚、公差、生産量と一致しない場合、試作サンプルまたは量産中に欠陥が発生する可能性があります。

ゲートの位置は流れ跡、コールドショット、気孔に影響します。ベント設計は内部ガス欠陥に影響します。冷却設計は変形、収縮、寸法安定性に影響します。エジェクターピンの位置は化粧面や組立面に影響します。パーティングラインの位置は研磨、コーティング、外観に影響します。また、金型精度はダイキャスト後の CNC 加工

優れたダイキャスト工具は、購入者がバッチの一貫性を向上させ、長期的なコストを削減するのに役立ちます。不適切な金型設計は、最初は鋳造品が許容範囲に見えるように見えても、後になって繰り返しの再加工、寸法不安定、高い生産リスクを生み出す可能性があります。

アルミニウムダイキャスト金型コストに影響する要因は？

アルミニウムダイキャスト金型コストは、部品サイズ、部品複雑度、キャビティ数、表面要件、公差要件、生産量、材料挙動、CNC 加工エリアによって影響を受けます。購入者は金型価格だけで見積もりを比較すべきではありません。金型寿命、試作サンプルのリスク、サイクルタイム、不良率、維持コスト、長期的な生産安定性も考慮する必要があります。

大型または複雑な部品は、通常、より大きく複雑な金型を必要とします。薄肉、リブ、ボス、アンダーカット、スライダー、インサート、化粧面などは、金型設計と製造の難易度を高めます。マルチキャビティ金型は初期工具費を増加させる可能性がありますが、年間需要が十分に高い場合、出力を向上させ、ユニットコストを削減できます。

金型設計が部品品質に与える影響

金型設計はアルミニウムダイキャスト部品の品質に直接的な影響を与えます。多くの鋳造欠陥は、後からの研磨やコーティングで完全に解決できる問題ではありません。これらはしばしば、金型設計、ゲート設計、ベント、冷却、肉厚、離型、プロセス制御が相互に作用した結果です。

不適切な金型設計は、気孔、収縮、コールドショット、流れ跡、バリ、変形、エジェクターピンマーク、パーティングラインの跡、寸法不安定、表面粗さの不統一、CNC 加工余量の不足などを引き起こす可能性があります。これらの問題は、再加工、スクラップ、検査負荷、納期リスクを増大させます。

適切に設計された金型は、充填安定性を向上させ、閉じ込められたガスを低減し、収縮を制御し、化粧面を保護し、適切な離型をサポートし、生産バッチ全体で寸法の一貫性を維持するのに役立ちます。カスタムダイキャスト金属部品を調達する購入者にとって、金型設計は実際の生産品質を支える最大の要因の一つです。

アルミニウムダイキャスト金型設計が CNC 加工に与える影響

すべてのアルミニウムダイキャスト表面が CNC 加工を必要とするわけではありませんが、多くの機能領域は最終公差と組み立て要件を満たすために後加工が必要です。これらの領域には、ねじ穴、取り付け穴、シール面、軸受穴、位置決め面、基準面、平面度が制御される領域、厳密な公差が必要な組み立て領域などが含まれます。

金型設計では、工具製作前に加工余量を考慮する必要があります。重要な領域に十分な材料が残されていない場合、サプライヤーは最終寸法を確実に加工できない可能性があります。安定した基準面が提供されていない場合、冶具の位置決めが困難になり、加工バラつきが増大する可能性があります。

機械加工されたアルミニウムダイキャスト部品の場合、購入者は RFQ（見積依頼）段階で CNC 加工エリアを明示すべきです。これにより、サプライヤーは金型余量、冶具位置、加工順序、検査方法、最終コストを計画することができます。

金型設計が表面処理に与える影響

アルミニウムダイキャスト金型設計は、その後の表面処理の結果に影響を与えます。化粧面、パーティングライン、エジェクターピンの位置、ゲート位置、表面品質が工具製作前に計画されていない場合、研磨、塗装、コーティング、または粉末塗装がより困難かつ高価になる可能性があります。

パーティングラインの位置は目に見える表面に影響を与える可能性があります。エジェクターピンマークは化粧面に現れることがあります。ゲートの残りは研磨作業量を増加させます。気孔はコーティングの問題を引き起こす可能性があります。流れ跡は塗装後も目に見えるまま残ることがあります。元の鋳造品質も粉末塗装の一貫性に影響を与えます。

購入者が高い外観品質を必要とする場合、金型製作前に化粧面と表面処理基準を確認すべきです。金型は、重要な表面上的目立つマークを低減し、鋳造後のより安定した仕上げをサポートするように設計されるべきです。

購入者はいつ金型製作を開始すべきか？

購入者は、製品が技術的および商業的に準備できた時点でアルミニウムダイキャスト金型製作を開始すべきです。設計はほぼ確定し、アルミニウム合金が確認され、年間需要が安定し、必要に応じてプロトタイプの検証が完了している必要があります。

また、金型製作を開始する前に、組み立て関係、公差要件、表面処理要件、CNC 加工エリア、目標コスト、量産計画を検証することも重要です。これらの項目が明確でない場合、後で金型変更が必要になり、プロジェクトはより高いコストまたは長いリードタイムに直面する可能性があります。

製品構造が頻繁に変更されている、材料が未確定、表面処理が決定していない、組み立て検証が不完全、年間需要が不明確、または顧客がまだ市場需要をテストしている場合、購入者は金型製作を早すぎて開始することを避けるべきです。

アルミニウムダイキャスト金型製作前に購入者が提供すべきもの

アルミニウムダイキャスト金型製作前に、購入者は完全な技術情報と商業情報を提供すべきです。3D モデルだけでは不十分です。なぜなら、金型設計は材料、公差、年間需要、表面処理、CNC 加工エリア、化粧面、組み立て要件、生産スケジュールに依存するからです。

明確な情報は、サプライヤーが金型構造、ゲート設計、ベント、冷却、エジェクター配置、加工余量、表面品質、コストを評価するのに役立ちます。また、試作サンプル後の工具変更の可能性を低減します。

金型変更リスクを低減する方法

購入者は、金型製作前に DFM（製造適正設計）レビューを実施することで、金型変更リスクを低減できます。レビューでは、肉厚、リブ、コーナー半径、勾配角度、アンダーカット、ゲート位置、ベント、冷却、エジェクター配置、化粧面、機能面、CNC 加工余量を確認すべきです。

部品が新しい、複雑、または外観に敏感な場合、プロトタイプまたはサンプル検証も金型リスクを低減できます。試作サンプルは、量産承認前に寸法報告書、表面外観基準、組み立てチェック、加工結果とともにレビューされるべきです。

亜鉛ダイキャスト工具や銅合金ダイキャスト工具も関わる可能性があるプロジェクトにおいても、同じ原則が適用されます。購入者が材料、形状、公差、表面仕上げ、加工エリアを早期に確認すればするほど、工具変更リスクは低くなります。

Neway は、工具・金型製作、アルミニウムダイキャスト、ダイキャスト後の CNC 加工、カスタム金属鋳造、サンプル検証、生産サポートを必要とするアルミニウムダイキャスト金型プロジェクトをサポートしています。生産向けのカスタムアルミニウムダイキャスト部品を準備中の購入者にとって、早期の金型設計レビューは工具変更を低減し、部品品質を向上させ、安定した量産をサポートするのに役立ちます。
